2.1.1 绘制直线
1.命令
·命令行输入:LINE(缩写名:L)。
·菜单命令:“绘图”→“直线”。
·图标按钮:“绘图”工具栏
。
2.功能
绘制直线段、折线段或闭合多边形等,其中每一线段均是一个独立的对象。
3.格式
命令:LINE↙
指定第一点:(输入起点或按Enter键从上一条绘制的直线或圆弧继续绘制)
指定下一点或[放弃(U)]:(输入直线段端点)
指定下一点或[放弃(U)]:(输入下一直线段端点、输入选项“U”放弃或按Enter键结束命令)
指定下一点或[闭合(C)/放弃(U)]:(输入下一直线段端点、输入选项“C”使图形闭合、输入选项“U”放弃或按Enter键结束命令)
4.选项说明
·U:放弃刚画出的一段直线段,退回到上一点,继续画直线段。

图2-2 用Line命令绘制六边形
·C:从当前点画直线段到起点,形成闭合多边形,结束命令。
·在命令提示“指定第一点:”时,按Enter键,指从刚画完的线段开始画直线段,如刚画完的是圆弧,则新直线段与圆弧相切。
5.实例
用LINE命令绘制如图2-2所示的六边形。
命令:LINE↙
指定第一点: (在绘图区用光标确定一点A)
指定下一点或[放弃(U)]:@10,0↙ (用相对坐标指定B点)
指定下一点或[放弃(U)]:@5,-5↙ (用相对坐标指定C点)
指定下一点或[闭合(C)/放弃(U)]:@-5,-5↙ (用相对坐标指定D点)
指定下一点或[闭合(C)/放弃(U)]:@-10,0↙ (用相对坐标指定E点)
指定下一点或[闭合(C)/放弃(U)]:@-5,5↙ (用相对坐标指定F点)
指定下一点或[闭合(C)/放弃(U)]:c↙ (封闭六边形并结束命令)
2.1.2 绘制构造线
1.命令
·命令行输入:XLINE(缩写名:XL)。
·菜单命令:“绘图”→“构造线”。
·图标按钮:“绘图”工具栏
。
2.功能(https://www.chuimin.cn)
创建过指定点的双向无限长直线。指定点称为根点,可用中点捕捉拾取该点。这种线模拟手工作图中的辅助作图线,它们用特殊的线型显示,在绘图输出时可不作输出。常用于辅助作图。
3.格式
命令:XLINE↙
指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:(给出根点)
指定通过点:(给定通过点,画一条双向无限长直线)

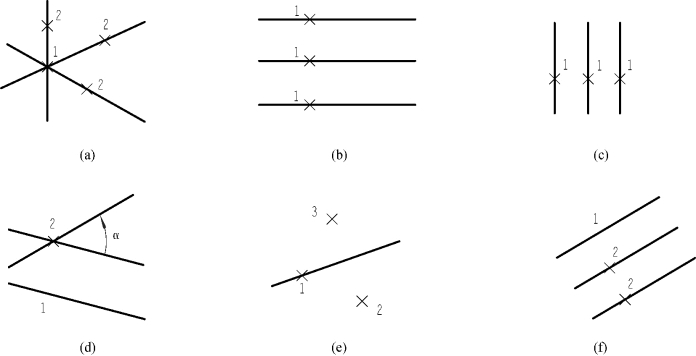

指定通过点:[继续给点,继续画线,如图2-3(a)所示,按Enter键结束命令]
4.选项说明
·水平(H):给出通过点,画出水平线,如图2-3(b)所示。
·垂直(V):给出通过点,画出铅垂线,如图2-3(c)所示。
·角度(A):指定直线1和夹角α后,给出通过点,画出和1具有夹角α的参照线,如图2-3(d)所示。
·二等分(B):指定角顶点1和角的一个端点2后,指定另一个端点3,则过点1画出∠213的平分线,如图2-3(e)所示。
·偏移(O):指定直线1后,给出点2,则通过点2画出直线1的平行线,如图2-3(f)所示,也可以指定偏移距离画平行线。

图2-3 构造线
5.应用
下面为利用构造线进行辅助几何作图的两个例子。

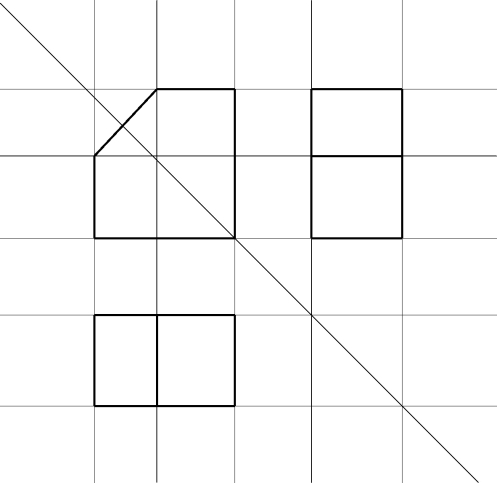

如图2-4所示为应用构造线作为辅助线绘制多面正投影图中的三视图的绘图实例,构造线的应用保证了三视图之间“长对正、高平齐、宽相等”的对应关系。
如图2-5所示为通过求出三角形∠A和∠B的两条平分线来确定其内切圆心1。

图2-4 构造线在绘制三视图中的应用

图2-5 构造线在几何作图中的应用
2.1.3 绘制射线
1.命令
·命令行输入:RAY。
·菜单命令:“绘图”→“射线”。
2.功能
通过指定点,画单向无限长直线。与上述构造线一样,通常作为辅助作图线。
3.格式
命令:RAY↙
指定起点:(给出起点)
指定通过点:(给出通过点,画出射线)
指定通过点:(过起点画出另一条射线,按Enter键结束命令)
