【摘要】：对于AutoCAD图形，AutoCAD提供了一系列图形文件管理命令。图1-14“选择样板”对话框图1-15“打开”选项面板1.5.2打开已有的图形文件1.命令·命令行输入：OPEN。

对于AutoCAD图形，AutoCAD提供了一系列图形文件管理命令。

1.5.1　新建文图形文件

1.命令

·命令行输入：NEW。

·菜单命令：“文件”→“新建”。

·图标按钮：“标准”工具栏。

2.说明

打开如图1-14所示“选择样板”对话框，可从“名称”列表框中选择基础图形样板文件（也可以从“打开”按钮右侧的下拉列表框中选择“无样板打开—公制”，如图1-15所示），然后单击“打开”按钮，则系统以默认的drawing2.dwg为文件名开始一幅新图的绘制。

pagenumber_ebook=22,pagenumber_book=16

图1-14　“选择样板”对话框

pagenumber_ebook=22,pagenumber_book=16

图1-15　“打开”选项面板

1.5.2　打开已有的图形文件

1.命令

·命令行输入：OPEN。

·菜单命令：“文件”→“打开”。

·图标按钮：“标准”工具栏。

2.说明

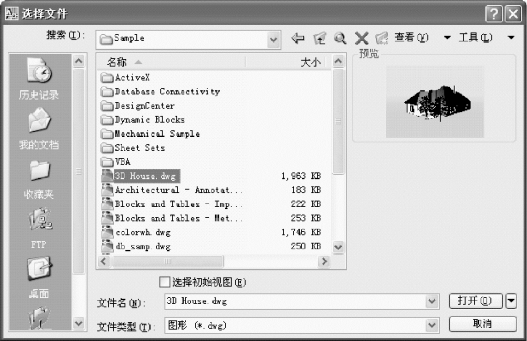

打开如图1-16所示的“选择文件”对话框。选择需要打开的图形文件，单击“打开”按钮即可。

pagenumber_ebook=22,pagenumber_book=16

图1-16　“选择文件”对话框

1.5.3　快速保存文件

1.命令

·命令行输入：QSAVE。

·菜单命令：“文件”→“保存”。

·图标按钮：“标准”工具栏。

2.说明

若文件已命名，则AutoCAD自动保存；若文件未命名（即为默认名drawing1.dwg）则弹出“图形另存为”对话框（图1-17），用户可以命名保存。

pagenumber_ebook=23,pagenumber_book=17

图1-17　“图形另存为”对话框

1.5.4　另存文件

1.命令

·命令行输入：SAVEAS。

·菜单命令：“文件”→“另存为”。

2.说明

调用“图形另存为”对话框，AutoCAD用另存名保存，并把当前图形更名。

1.5.5　同时打开多个图形文件

在一个AutoCAD任务下可以同时打开多个图形文件。方法是在“选择文件”对话框中，按下Ctrl键的同时选中几个要打开的文件，然后单击“打开”按钮即可。也可以从Windows资源管理器把多个图形文件导入AutoCAD任务中。

若欲将某一打开的文件设置为当前文件，只需要单击该文件的图形区域即可。也可以通过组合键Ctrl+F6或Ctrl+Tab在已打开的不同图形文件之间切换。

同时打开多个图形文件的功能为重用已有的设计成果及在不同图形文件间复制图形对象提供了方便。

1.5.6　退出AutoCAD

结束AutoCAD作业后应正常退出AutoCAD。

1.命令

·命令行输入：QUIT。

·菜单命令：“文件”→“退出”。

·图标按钮：标题栏。

pagenumber_ebook=24,pagenumber_book=18

图1-18　系统警告框

2.说明

若用户对所作的修改尚未保存，则会弹出如图1-18所示的系统警告框。单击“是”按钮，系统将保存文件，然后退出；单击“否”按钮系统将不保存文件。
