穿插对建筑形态的影响及操作点
【摘要】：图3-161穿插所形成的空间种类①公共空间为原来的两个空间所共有。图3-166东京工业大学百年纪念馆图3-167Chikatsu—Asuka历史博物馆图3-168德国维特拉家具厂会议中心图3-169科隆技术测绘学会学院4）穿插中的操作点：没有长、宽、高上的维度，因此无所谓点的穿插。
1.释义
《汉语大词典》中对“穿”“插”有其相应的释义。穿：破、透、通过；插：刺入、加入。在小说、戏剧等文艺创作上，穿插是写作中为了衬托主题而安排的各种次要情节。在汉字结构中，由点、划（线）连贯穿插。穿者，穿其宽处；插者，插其虚处也。如“中”字以竖穿之，“册”字以横穿之，“爽”字以撇穿之，皆穿法也；“曲”字以竖插之，“密”字以点琢之，皆插法也。穿插以其虚实相生，“计白当黑”，在笔墨处皆成妙境。建筑的穿插虚实相间，其理相通。
在造型艺术中，顾名思义，穿插就是两个或多个形体相互穿破各自的界限（有形的或无形的边界）而交叉、通过、穿破、切合、叠加或并置，或者使两个物体互相渗透交融，是后来者打破、打断原来的形体和过程等的一种行为，使原本简单明了的性质变得不定、多变、复杂和丰富，造成一种冲突与变异的效果。
穿插可以是实体上的、概念上的、虚有边界上的，也可以是轴线延长后的交叉。互相穿插的两者可是同质的，也可是异质的，有大小、主从、外观、质地等的区别。
2.穿插所形成的空间
当两个空间相互穿插时，依其穿插后形成的公共空间的归属，可分为以下三种情况（见图3-161）。

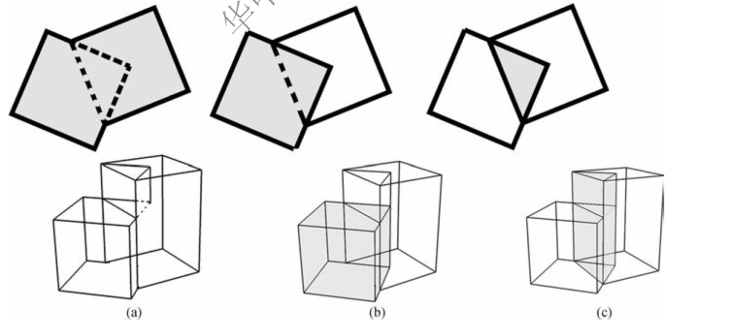

图3-161 穿插所形成的空间种类
①公共空间为原来的两个空间所共有。
②一个空间与另一个合并，并成为它的一部分。
③公共部分独立，变成原来两个空间的连接部分。
在实际的设计中，经常将这几种情况进行综合运用。
3.穿插的特征
现代设计的形态构成要素是点、线、面、体。在空间构成的多种手法中，穿插是以这些要素从三维到四维角度来组构形态与空间的。两个或多个形态要素互相叠加、交叉、切合形成的规则或不规则的空间，打破了传统空间分隔的通常横平竖直的视觉平衡与惯性思维。形态之间的穿插产生的多变空间带给人视觉上的不安、多变，迥异于以往的视觉空间感知。
1）几何形态的对比与冲突
当两个或两个以上不同的或对比的几何形态连接时，设计者在矛盾状态中并不是进行调和或压抑个性，而是充分展示形态的个性独立和冲突，并赋予其多重含义。这是对理性主义和谐一面的反叛，从而建立起非理性的和谐。
图3-162中，上大下小变化的椭圆柱与斜向切割的矩形建筑主体穿插，竖直和水平方向上的斜线在视觉上形成强烈对比，充满动感。图3-163中，从伽利略圆圈到开普勒椭圆，再加入向心性几何结构以及多圆心椭圆，以几何学体现欧洲建筑的基础——古典主义与巴洛克风格的多元化时代多种文化的相互交融，巨大几何形的穿插既对立又互相依存，这正是不同观念的共存与和睦。
图3-162 几何形态的对比与冲突

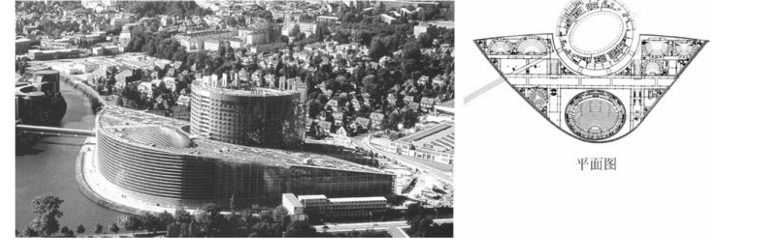

图3-163 欧洲联盟议会大厦
（法国，斯特拉斯堡，1998年）
（荷兰，Mecanoo Architecten，1998年）
2）动态与瞬间的表达
建筑具有稳定性，以彰显牢固与可靠，在建筑审美中，历来强调静态美和永恒性。辩证法认为运动是绝对的，而静止则是相对的。运动感最明显的是由曲线传递的，但也可以由直线传递。在哥特式建筑时期，曾用高耸入云的尖塔表示一种升腾之势，在巴洛克风格时期，建筑师们大量运用圆弧、曲线等表现动态，因此，在静止中寻求相对的动态美也是设计者的理想。20世纪60年代，人们已经开始不满足于现代建筑形式上的僵化刻板，希望有变化的、运动的观念渗入。
穿插方法创造了极具魅力、复杂、多变、暧昧的现代空间，在相对的静止与绝对的运动关系中，表达空间的动态与瞬间，多视角展示对空间产生的一瞬知觉以及在空间的连续活动（加入空间的第四维度——时间）的体验。在建筑空间中（如共享空间、商业中庭等）自动扶梯、廊道的穿插布置，人行的穿梭、往返，在静态中加强了动态，这是现代建筑常见的设计手法（见图3-165）。

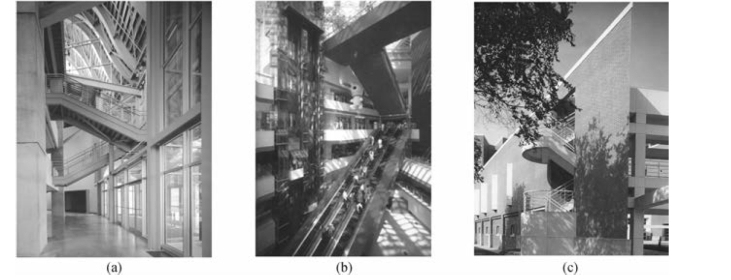

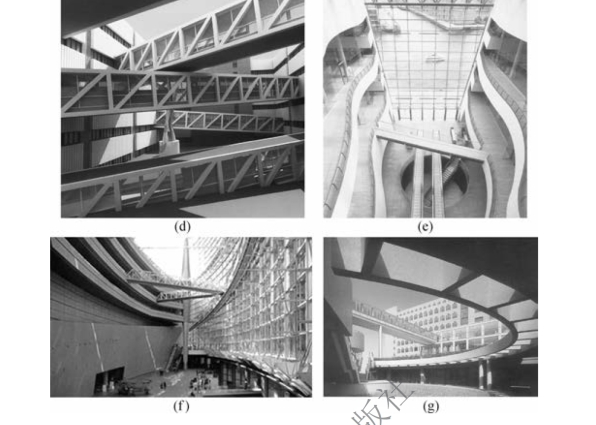

图3-165 空间中的穿插
续图3-165
3）几何形态组合的新思路
古希腊哲学家柏拉图对几何形状，如圆形、方形、三角形等推崇备至，他认为它们是建筑造型中最基本的决定因素。古典主义拘谨、严格、庄重的几何形组合以及早期现代主义功能决定形式的线形思维，导致造型的刻板与僵化。穿插的操作看似在“不经意”“撞击”“不协调”的组合中表现出了“非理性”的对比与冲突，但在反逻辑思维的倾向中却建立起“秩序”的重构。
日本建筑师筱原一男在他的作品——东京工业大学百年纪念馆中，应用穿插的手法将一个多面柱体和半个圆柱体贯穿（见图3-166）。矶崎新是在西方影响下成长的新一代日本建筑师，源于圆和方的圆柱体和立方体是其建筑符号的代表。他的解释是立方体来源于“天柱”——古代日本建筑中具有神圣意义的大柱，而圆柱体是西方的传统（见图3-167～图3-169）。

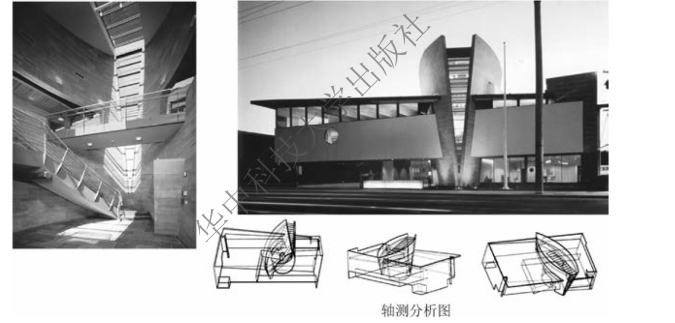

图3-166 东京工业大学百年纪念馆
（日本，筱原一男，1987年）
图3-167 Chikatsu—Asuka历史博物馆
（日本，矶崎新）

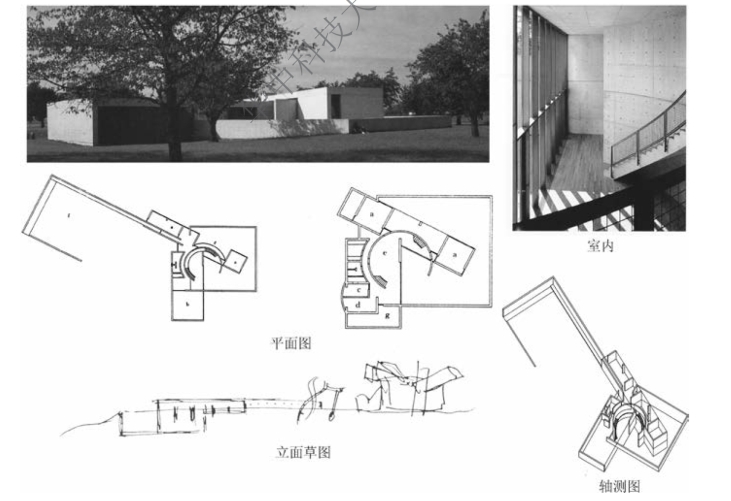

图3-168 德国维特拉家具厂会议中心
（安藤忠雄，1993年）
（德国，1994年）
4）穿插中的操作
点：没有长、宽、高上的维度，因此无所谓点的穿插。建筑面、体上的细部，从宏观上可视为点。点的群化与色彩、光的构成，表达了点构成的创造性。
线：在三维空间中，直线有相交、平行、异面等三种情况，由于线条的多样性，线在空间进行穿插能产生秩序、韵律与动感。
面：各种形态的面是线在空间中运动的轨迹，与一维的线相比，二维的面有更多组合方式。面的形状、位置、尺度的不同，使其所限定的空间具有多维的特征，在多变的不经意组合中产生时尚、新颖的视觉冲击与空间震撼。材料、质感、光影等关系要素在穿插空间中也有不可忽视的作用与效果（见图3-170、图3-171）。
图3-170 皇家战争博物馆
图3-171 玻璃博物馆
（美国，A.埃里克森，2002年）
体：在建筑中，真正的体的穿插是不存在的，人们感受到的是各种“壳”的结合，复杂多样的空间体的穿插是空间形态构成的重要手法之一。
在线与线、线与面、面与面、面与体、体与体等各种穿插的操作中，提供了最直接、最多样的空间形态构成，不少著名的建筑作品中穿插的运用非常巧妙，充分体现了建筑师的理论深度与风格，一些选例的分析将有助于对这一手法的理解与运用（见图3-172～图3-186）。

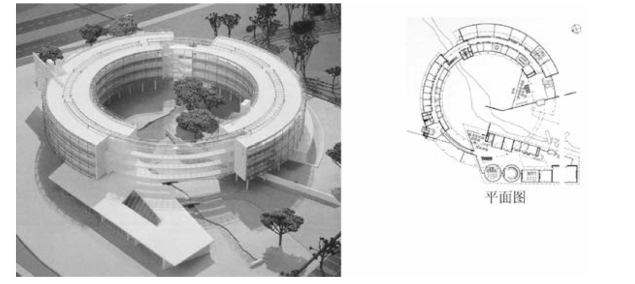

图3-172 韩国国际学校
（中国香港）
图3-173 佛罗里达奥兰多迪士尼总部大厦

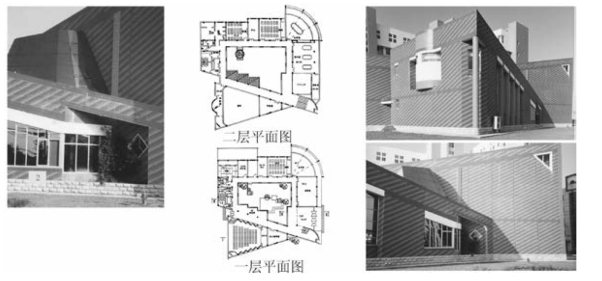

图3-174 南阳理工学院国际会馆
（顾馥保，2001年）
图3-175 香港城市大学多媒体中心
（D.里勃斯金）
图3-176 Palmach历史博物馆
（以色列，Zvi Hecker，2002年）
图3-177 丹麦奥胡斯现代艺术博物馆
（拉森等，2004年）

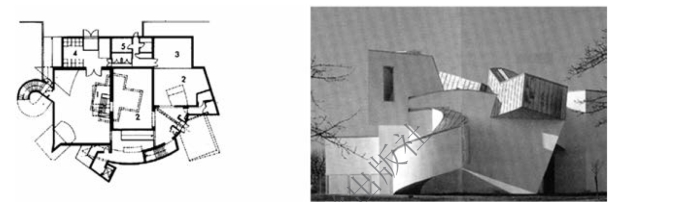

图3-178 德国维特拉家具厂博物馆
图3-179 葫芦岛市海洋气象站
（张伶伶等，1998年）

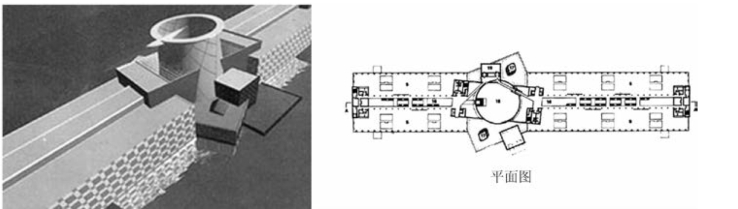

图3-180 某水闸改造
图3-181 苏州商业街坊
图3-182 Bacsa Corporation
（墨西哥，1999年）
图3-183 韩国大学图书馆

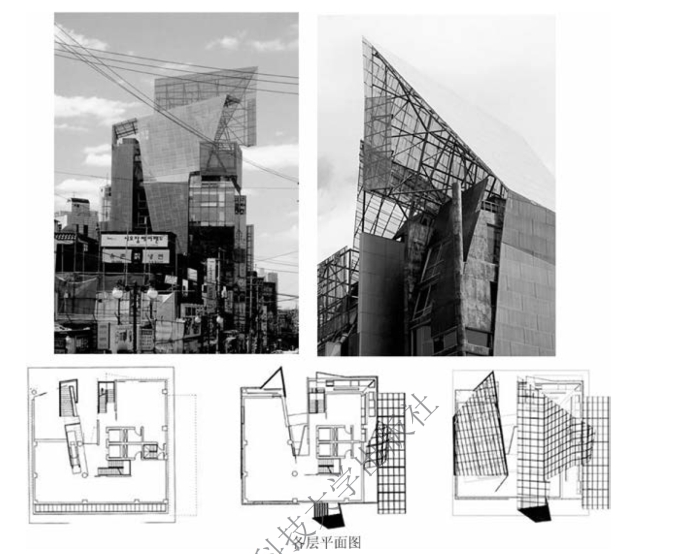

图3-184 太阳大厦
（汤姆·梅恩）
图3-185 Arken现代艺术博物馆

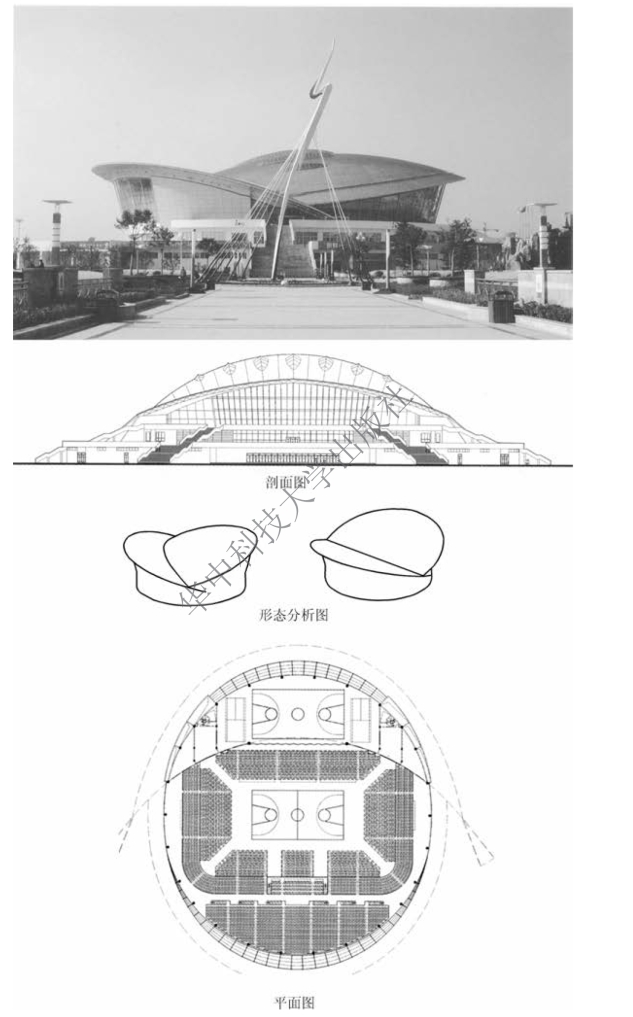

图3-186 盐城体育馆
