建筑形态构成中的面通常指建筑的界面。

建筑界面作为实体与空间的交接处，一方面是限定空间的围合面，划分不同空间领域；一方面又是空间体量的外部形态的直观表达。房间一般是由地面、顶棚和墙面来限定的，底面、顶面和垂直面是主要的建筑界面。

通常情况下，建筑中的各个面要素之间总是相互联系且延续的，界面统一在建筑形体与空间的整体之中。面的表面特征，如材料、质感、色彩以及虚实关系（实墙面与门窗洞口之间的关系）等因素，成为面设计语汇中的关键要素。

建筑界面具有展现建筑材料的肌理与色彩的特殊功能，不同的肌理与色彩将直接影响整体建筑形象的表情与氛围。

1.建筑中的平面

平面是建筑形态中最常见的面，根据位置可以分为水平面（包括底面和顶面）和垂直面。

底面、顶面和垂直面除了依靠不同的表面特性传达不同的情感外，还可以借助面的数量、高差、洞口等方面的不同来表现出多变的空间形态（详见第2.2节）。

折面方向灵活多变，在建筑形态中的使用能活跃视觉效果（见图1-48）。

2.建筑中的曲面

曲面有与生俱来的“舞动”特性，在建筑设计中适当运用一些曲面，会使形态产生强烈的动感而变得充满生机，使人感到优美、兴奋、活跃。曲面的合理采用可创造出丰富多彩的空间形态与性格迥异的视觉效果。

曲面可以看作是线运动的轨迹，运动着的线叫母线，母线的形状以及母线运动的形式是形成曲面的条件。母线运动到曲面上的任一位置时，称为曲面的素线，在控制母线运动的条件中，控制母线运动的直线或曲线称为导线，控制母线运动的平面称为导面（见图1-49）。

pagenumber_ebook=77,pagenumber_book=70

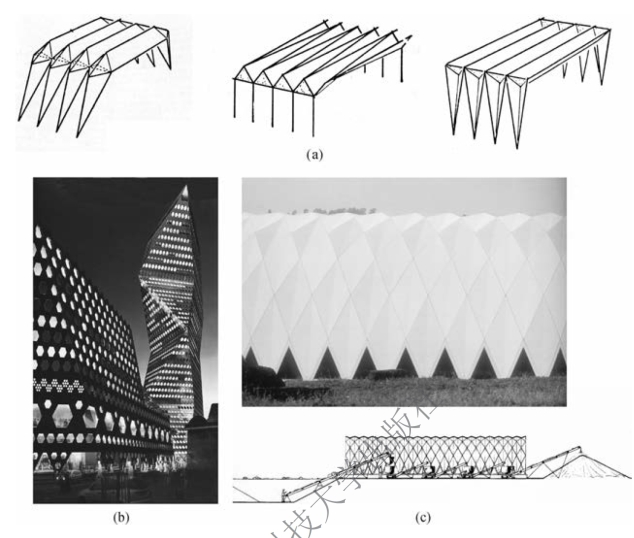

图1-48　建筑中的折面

（a）几种折面示意图；（b）伊丽莎白大楼；（c）剖面图

pagenumber_ebook=77,pagenumber_book=70

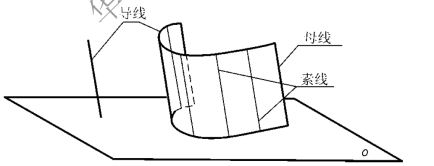

图1-49　曲面的形成

曲面有不同的分类方法，一般来说可以分为规则曲面和自由曲面。在规则曲面中，可以按照母线的运动方式把曲面分为回转面和非回转面两大类。

1）回转面

母线可以是直线或曲线，因而，回转面有直纹回转面和曲纹回转面之分。

（1）直纹回转面

直纹回转面是由直母线旋转而成的回转面，如圆柱面、圆锥面、单叶回转双曲面等（见图1-50）。

（2）曲纹回转面

曲纹回转面是由曲线旋转而成的回转面，主要有圆球面、圆环面、椭圆旋转面、抛物线旋转面、双曲线旋转面等（见图1-51）。

pagenumber_ebook=78,pagenumber_book=71

图1-50　直纹回转面

pagenumber_ebook=78,pagenumber_book=71

图1-51　曲纹回转面

（a）椭圆旋转面；（b）圆球面；（c）圆环面；（d）抛物线旋转面；（e）单叶双曲面；（f）双叶双曲面

2）非回转面

非回转面是母线按照一定的规律运动形成的曲面，和回转面相比，非回转面运动的规律较为复杂。

（1）有导线导面的直纹曲面

母线是直线，在固定的导线（直线或曲线）上滑动，所形成的曲面叫做有导线的直纹曲面；如果母线在导线上滑动，又始终平行于某一固定的平面或曲面，这样形成的曲面称为有导线导面的直纹曲面。

常见的有柱面、柱状面、锥面、锥状面、螺旋面、双曲抛物面等（见图1-52～图1-58）。

pagenumber_ebook=79,pagenumber_book=72

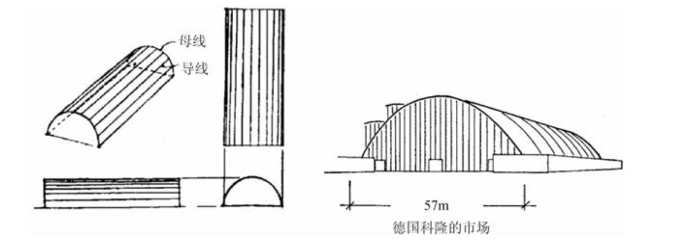

图1-52　柱面

pagenumber_ebook=79,pagenumber_book=72

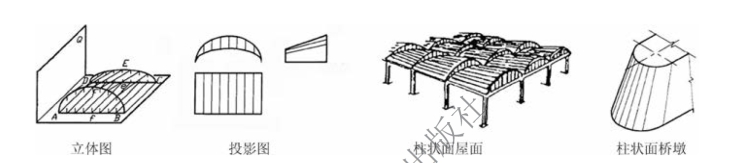

图1-53　柱状面

pagenumber_ebook=79,pagenumber_book=72

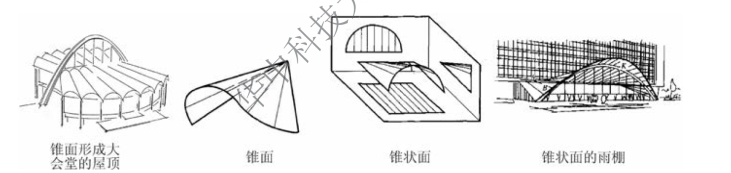

图1-54　锥面、锥状面

pagenumber_ebook=79,pagenumber_book=72

图1-55　螺旋面

pagenumber_ebook=80,pagenumber_book=73

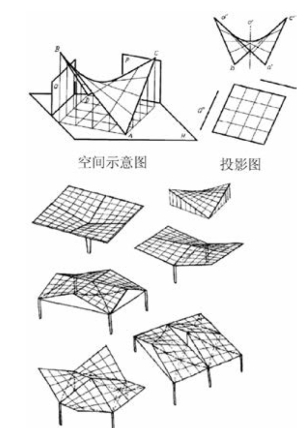

图1-56　常见的双曲抛物面组合

pagenumber_ebook=80,pagenumber_book=73

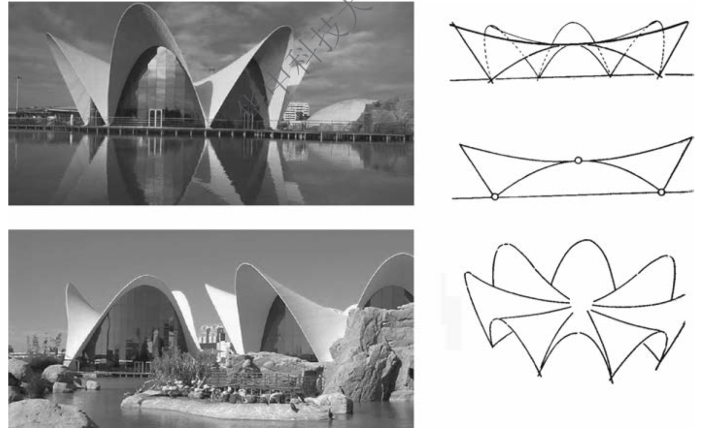

图1-57　马鞍形抛物面示意简图

pagenumber_ebook=80,pagenumber_book=73

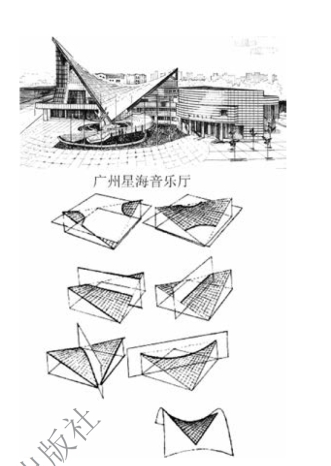

图1-58　双曲抛物面

（2）曲线移动形成的曲面

曲母线可沿直线或曲线运动，当其沿曲线运动时，可分为同向弯曲和反向弯曲两种情况（见图1-59）。

pagenumber_ebook=81,pagenumber_book=74

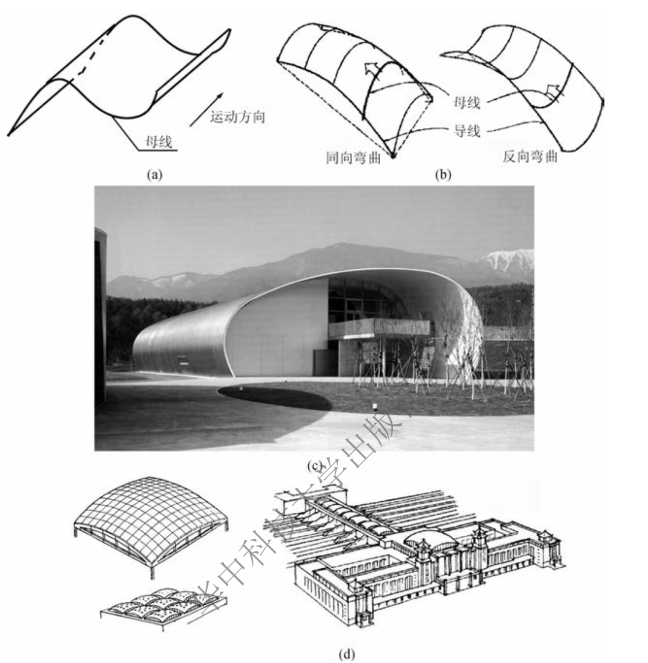

图1-59　曲线移动形成的曲面

（a）沿直线运动；（b）沿曲线运动；（c）某工业建筑；（d）北京火车站大厅和高架候车室屋盖

3）自由曲面

自由曲面的形成规律，构成的方向、方式、速度和式样都在改变。

自由曲面尽管很复杂，但因其承袭了自由曲线的内在特点，表现出奔放的性格和丰富的感情，在抽象型雕塑、自然化或非理性化的建筑创作中较为常见。如图1-60（a）所示，该建筑像一段翻卷的带子，曲线流畅而优美，屋面与墙体浑然一体；图1-60（b）中，平缓弯曲的曲面从屋面翻卷下来，在近地面处成为座椅，有很好的整体感。

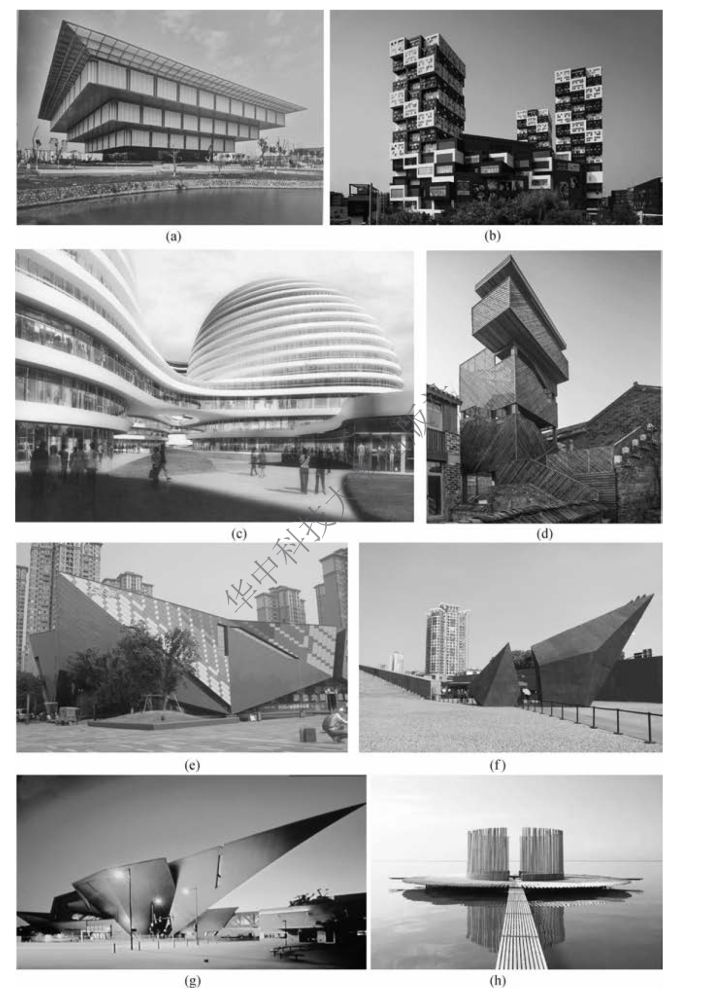

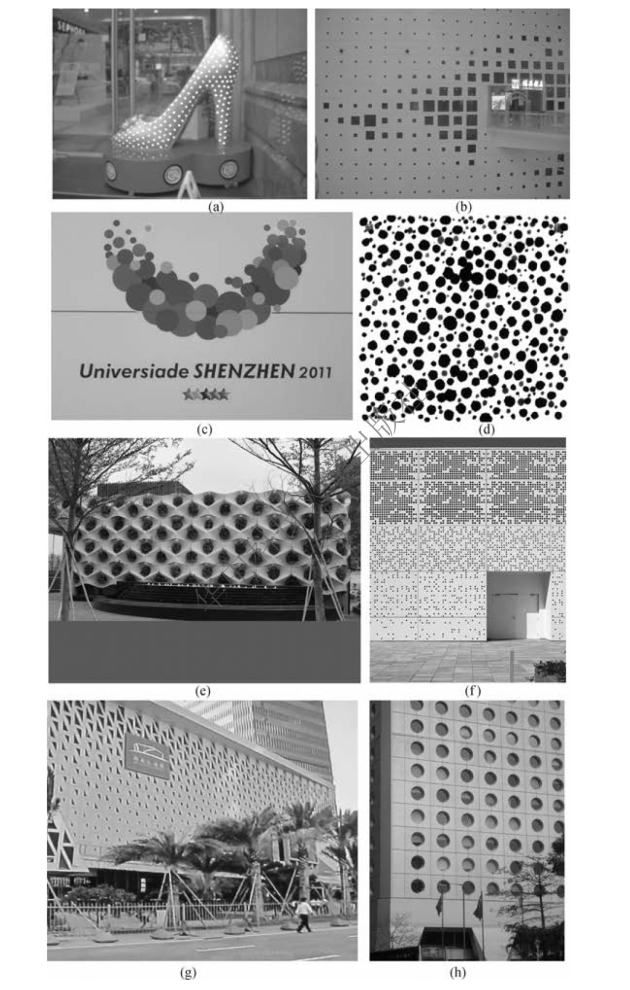

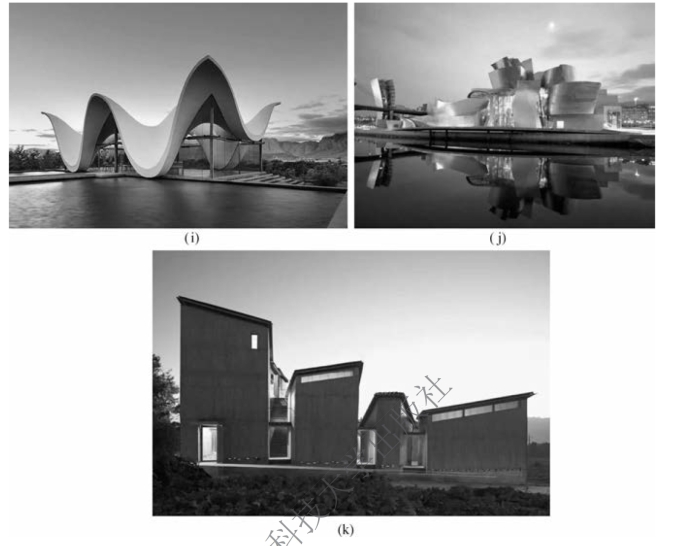

点、线、面作为构成的基本元素，除应用于建筑造型外，在现代设计及艺术创作领域，也已成为视觉传达艺术的重要理论基础与创作手段（见图1-61～图1-64）。上海世博会中，众展馆的造型无一不是点、线、面与时代理念的结合。这些示例不是浅层次的“拿来”与“运用”，而是追求深层次的文化和精神内涵，兼收并蓄，成为一种新的表达方法。吴冠中先生的绘画作品中，更是利用点、线、面的组合赋予了传统笔墨新的创造，学习、观摩、欣赏这些艺术将给我们的创作提供不尽的启迪。
