比亚迪e5车的充电系统的基本原理如图7.19所示:VTOG充电时,自动识别单相、三相相序,并根据充电电流控制充电方式,根据充电设备识别充电功率,控制充电方式。

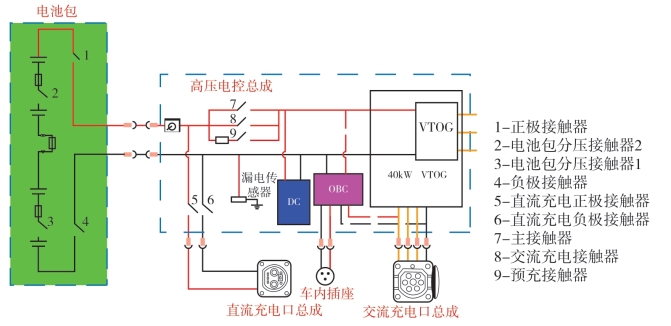

图7.19 充电系统的基本原理

(一)交流充电的基本流程(国标体系)

新能源汽车的交流充电,可以按照充电的整体流程,参考2015年新能源汽车充电国标,分为具有国标约束的交流充电的流程及不同新能源汽车的充电流程。

国标规定的交流充电的流程如下。

1)PE确认

首先,“缆上控制盒”会通过CP检测点1与检测点4 检测电压是否为12V。本质上检查PE搭铁线。

如果没有连接好,检测点4就没有搭铁,就检测不出电压,如果连接好了,检测点4通过PE就与车辆搭铁相通了,这时电压就是12V,有12V电后“缆上控制盒”就会让S1与PWM接通,否则S1是与+12接通。上述充电过程,如图7.20所示。

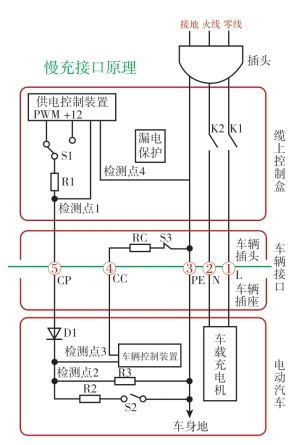

图7.20 国标体系下的PE确认

2)接地复检电阻确认

接着,充电枪CC的端子,经过电动汽车的车辆控制装置再通过检测点2,来检测R3电阻(接地复检电阻),来确认充电枪与车辆插座是否连接,如果未连接好,电阻为无穷大,否则有相应电阻值。

3)车辆控制装置设定车载充电机功率

车载充电装置,通过CP的占空比信号,判断缆上控制盒的最大充电电流。CP的占空比大小,如表7.2 所示。

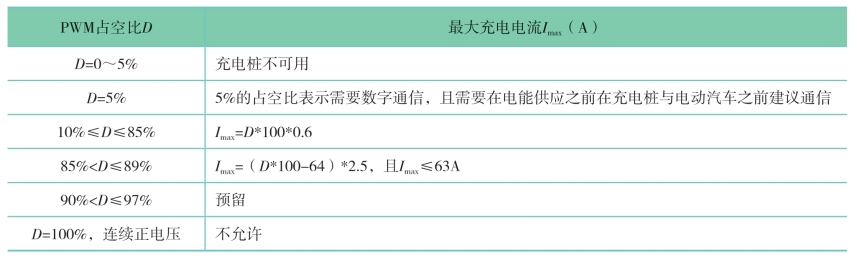

表7.2 CP的占空比信号与最大充电电流关系

4)车载充电装置,通过CC上的RC判断电缆额定容量(如表7.3所示)。

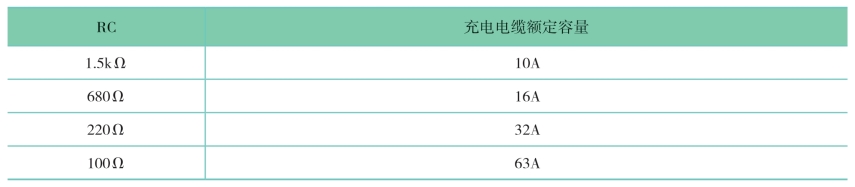

表7.3 RC与充电电缆额定容量的关系

最后,车辆控制装置计算充电电缆额定容量与缆上控制盒的电流后,把车载充电机最大功率设为它们的最小值。

CC与CP分别有两个功能,除确认是否连接正确外,车载控制装置还通过这两个信号设定车载充电机的功率。我们测量充电枪的CC与PE的电阻数值,本质上还是检查RC电阻。

车辆控制装置通过测量检测点CC与PE之间的电阻值,来确认当前充电连接装置(电缆)的额定容量。图7.21显示,测量北汽EV160的慢充插枪的CC端子与PE端子之间的电阻,没有按下开关时,数值为601Ω[7]

图7.21 检测交流充电枪(慢充)CC与PE之间的电阻值

(二)2016款北汽EV200慢充电路图

2016款北汽EV200慢充基本原理是:

1)车载充电机与充电桩成功连接后。

2)车载充电机把CC连接确认信号发送给VCU。

3)车载充电机把唤醒信号发送给VCU。

4)VCU接收到信号后,唤醒BMS,输送信号至BMS继电器

上述工作过程,如图7.22所示。

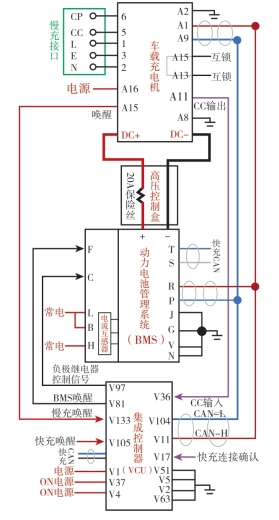

图7.22 2016款北汽EV200慢充的基本原理

(三)比亚迪e5车交流充电逻辑图

充电枪插入充电口,充电口发送CC信号到高压电控总成,同时高压电控发送充电连接信号到BCM(车身控制模块)和BMC(电池管理系统),通过BCM控制双路电继电器接通,给仪表、高压电控总成和BMC提供工作电源,BMC检测到充电请求后,通过CAN线给高压电控总成发送工作指令,CP信号反馈到供电设备,同时BMC也发送信号到仪表显示,BMC先控制,进行预充。

预充完成后,交流充电接触器吸合,电池包内接触器正常工作,高压电从供电设备进入充电口,通过N、L、PE线进入高压电控总成,再通过正、负极母线进入电池包内,此时仪表显示充电状态及剩余时间。上述工作过程,如图7.23所示。

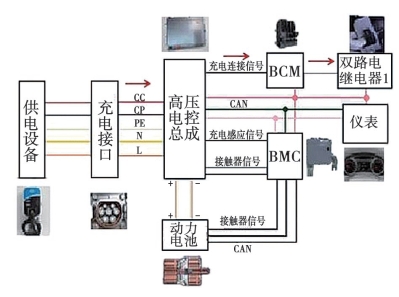

图7.23 比亚迪e5车交流充电的基本原理
