比亚迪e5车高压安全保护技术
【摘要】：比亚迪e5车的高压安全保护包括：碰撞断高压电保护、漏电断高压电保护、高压互锁保护、主动泄放保护。比亚迪e5车的高压互锁，仅是e5车的高压安全保护的一种重要功能而已。（二）漏电断高压电保护比亚迪e5车通过BMS和漏电传感器对整车进行持续的漏电检测，如表7.1所示。例如，惯性开关会在车辆发生重大碰撞时，立即断开高压系统并释放大电容。
比亚迪e5车的高压安全保护包括：碰撞断高压电保护、漏电断高压电保护、高压互锁保护（结构互锁和功能互锁）、主动泄放保护。
比亚迪e5车的高压互锁，仅是e5车的高压安全保护的一种重要功能而已。
（一）碰撞断高压电保护
纯电动汽车在总体设计时，不但要充分考虑发生碰撞后避免乘员和救护者触电，而且还应在检测到遭受碰撞后，立即将高压电部件和蓄电池组断开，以切断发烟、失火的祸患根源。
纯电动汽车在车身前、后端和左、右两侧都安装有碰撞传感器，当碰撞强度水平超过一定强度值（指加速度值）时，内部的EV ECU单元就会发出指令，通过接触器使得动力蓄电池组内的高压电回路断开。
（二）漏电断高压电保护
比亚迪e5车通过BMS和漏电传感器（绝缘电阻为20MΩ）对整车进行持续的漏电检测，如表7.1所示。

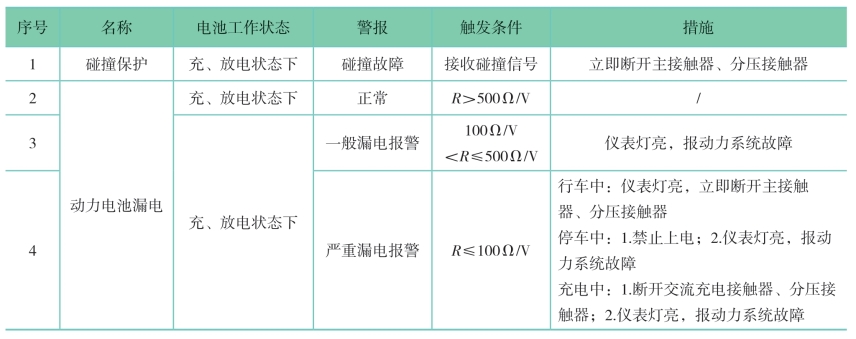

表7.1 整车进行持续的漏电检测[2]

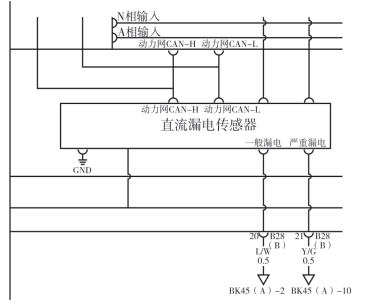

直流漏电传感器的电路连接，如图7.1所示。这个直流漏电传感器，虽然名义上是一个“传感器”，本质上就是一个附属于高压电控的模块，其中直流漏电传感器直接通过动力CAN-H、CAN-L线向DC-DC报文。图中的右上侧来自于双路电，从F2/32保险丝过来，这条线的左侧接地。
图7.1 漏电传感器
同时直流漏电传感器的信号报送一般漏电、严重漏电分别经过B28（B）插头的20、21脚，直接发送到BMS的BK45（A）的2、10脚。
（三）主动及被动泄放保护
维修人员在带电时拔开插件或打开高压器件盖子时，高压互锁可使整车高压系统立即断电，并快速释放电机控制器等里面的大电容。
（1）被动安全泄放
被动泄放保护就是当高压互锁线路等重要线路不正常地断开，5s内把预充电容电压降低到小于等于60V，迅速释放危险电能。例如，惯性开关会在车辆发生重大碰撞时，立即断开高压系统并释放大电容。
例如，在许多新能源汽修竞赛中，都有一个需求，就是断开低压电池的负极端子，并用绝缘布包裹好。这样的操作，就是等候被动安全泄放，为后续工作提供安全操作空间。
（2）主动安全泄放
主动泄放保护就是正常上下电操作，特别是低压电池断开电源之后，2min内把预充电容电压降低到小于等于60V。
主动泄放是点击下电按钮后的泄放，在车辆工作过程中，75kΩ的主动泄放一直在工作，只是耗电较小，被动泄放是模块自检没有通过时，激活被动泄放。
