BYDe5纯电动汽车动力电机结构及特点
【摘要】：BYD的e5车型前驱动力总成主要配备比亚迪e5的纯电动汽车，采用单挡无级变速，下面解释其具体结构。图5.6 2016年款比亚迪e5车的电机铭牌比亚迪e5车的电机的参数如表5.1所示。表5.1 比亚迪e5电机参数（二）螺栓、螺母将电机端盖和总成合箱壳体上的螺栓或螺母，按对角线松开和拧紧。比亚迪e5车电动机的特点是：1）交流永磁同步电机。图5.8 比亚迪e5车电机的旋变传感器
BYD的e5车型前驱动力总成主要配备比亚迪e5的纯电动汽车，采用单挡无级变速，下面解释其具体结构。
（一）电动机总成
2016年款比亚迪e5车的单挡变速箱采用浸油润滑方式，润滑油采用齿轮油SAE80W-90；环境温度低于-15℃时，推荐使用SAE75W-90齿轮油。
动力总成在分解修理后，再重新装到车上，变速箱需要加入1.8L润滑油（或观察油位至注油口位置处即停止加油）。
电动机和变速箱组装时，必须确保变速器前厢体导向端口和电机端口对正。注意保护变速器前厢体O形圈和变速器主轴密封圈，电机为BYD-2217TZ-XS-B型号，如图5.6所示。

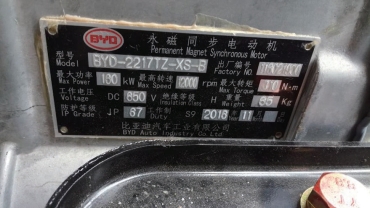

图5.6 2016年款比亚迪e5车的电机铭牌
比亚迪e5车的电机的参数如表5.1所示。

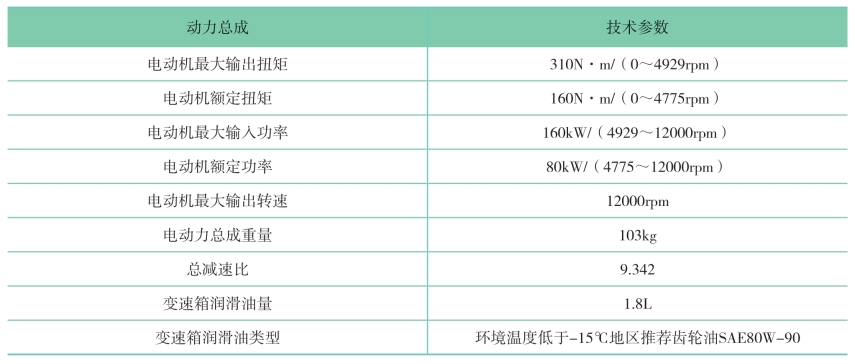

表5.1 比亚迪e5电机参数
将电机端盖和总成合箱壳体上的螺栓或螺母，按对角线松开和拧紧。如果螺栓有裂纹或者损坏，请及时更换。
电机端盖和总成合箱壳体上的螺栓或螺母安装，如图5.7所示。
图5.7 2016年款比亚迪e5车电机的总成安装
螺栓（螺母）的安装参数如表5.2所示。

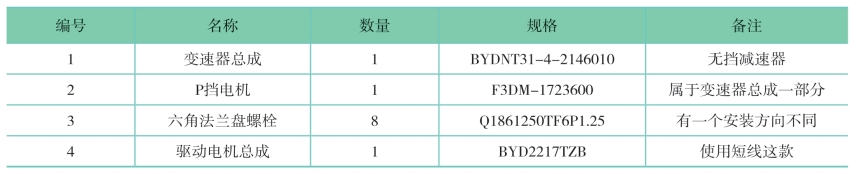

表5.2 比亚迪e5电机螺栓（螺母）安装参数
（三）电机结构
电机结构采用“转子+定子+旋变传感器+水温传感器”模式，电机采用水冷方式；电动机驱动汽车前进、后退，也可以在滑行、制动过程中将动能转化为电能。
比亚迪e5车电动机的特点是：
1）交流永磁同步电机。
2）高密度、小型轻量化、高效率。
3）高可靠性、高耐久性、强适应性。
（四）旋变传感器
在电机里面有两个传感器，一个是电机温度传感器，一个是旋变传感器。这个旋变传感器的结构，如图5.8所示。
图5.8 比亚迪e5车电机的旋变传感器
