比亚迪e5车动力电池组成与低压接头及检测维修
【摘要】：（一）动力电池组的各个模组比亚迪e5车的动力电池组左侧的1、2、3、4、5、6、7、8、12、13电池模组，如图4.20所示。图4.22 比亚迪e5车的动力电池组的19PIN低压线束连接器比亚迪e5车的动力电池组低压连接器19针KxK51插头，如图4.23所示。表4.7 动力电池组低压连接器19针KxK51插头
（一）动力电池组的各个模组
比亚迪e5车的动力电池组左侧的1、2、3、4、5、6、7、8、12、13电池模组，如图4.20所示。

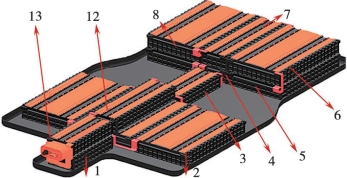

图4.20 比亚迪e5的动力电池组（左侧）
1—1号电池模组（单列），连接电池包总成负极 2—2号电池模组（双列）
3—3号电池模组（双列）4—4号电池模组（单列）5—5号电池模组（双列）
6—6号电池模组（双列）7—7号电池模组（单列）8—8号电池模组（双列）
12—12号电池模组（单列）13—13号电池模组（双列），连接电池包总成正极
比亚迪e5车的动力电池组右侧的9、10、11电池模组及直流输出接线柱、19PIN低压线束连接器14，如图4.21所示。

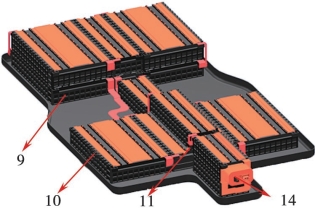

图4.21 比亚迪e5的动力电池组（右侧）
9—9号电池模组（双列）10—10号电池模组（双列）
11—11号电池模组，位于12号电池模组下方（单列）14—直流输出接线柱和19PIN低压线束连接器
（二）19PIN低压连接器
比亚迪e5车的动力电池组的19PIN低压线束连接器，外观如图4.22所示。
图4.22 比亚迪e5车的动力电池组的19PIN低压线束连接器
比亚迪e5车的动力电池组低压连接器19针KxK51插头，如图4.23所示。
图4.23 比亚迪e5车的动力电池组低压连接器KxK51插头针脚

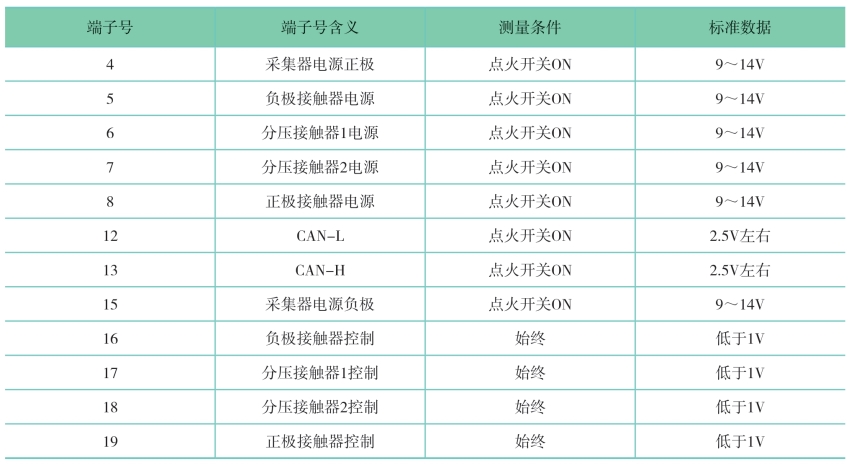

19PIN连接器端子的含义和标准数据，如表4.7所示。
表4.7 动力电池组低压连接器19针KxK51插头
