动力电池使用影响因素及整车控制系统的检测与维修方法
【摘要】：（一）温度对电池的影响电池容量一般都是电池在标准室温25℃时测量的容量。图4.4 磷酸铁锂电池的放电容量与电压的关系图（二）充放电对电池温度的影响充放电对电池温度的影响很大，如果电流过大，电池温度骤然增加；电压下降到截止电压后还在继续放电，对电池造成永久性伤害。因此动力电池组在电动汽车上的应用环境恶劣，不一致性[3]表现程度以及对电池组使用寿命的影响明显。
（一）温度对电池的影响
电池容量一般都是电池在标准室温25℃时测量的容量。当环境温度每升高1℃的时候，电池的容量会相应地增加0.8%；反之，当环境温度降低1℃时，电池容量相应地减少约0.8%。

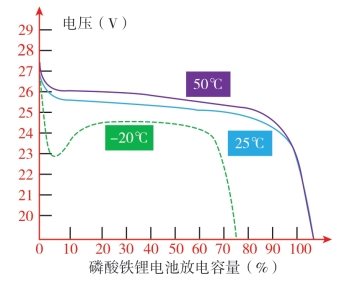

当环境温度低时，蓄电池内的电解液不扩散，两极活性物质的化学反应速率会变慢。电解液的阻抗增加，电瓶电压下降，蓄电池的容量会随着电池环境温度的下降而减小。如图4.4所示为磷酸铁锂电池的放电容量与电压的关系。
图4.4 磷酸铁锂电池的放电容量与电压的关系图
（二）充放电对电池温度的影响
充放电对电池温度的影响很大，如果电流过大，电池温度骤然增加；电压下降到截止电压后还在继续放电，对电池造成永久性伤害。磷酸铁锂电池反映热负荷欧姆特性，温度随放电电流的增加而上升，上升越快，达到温度越高，并且放电越大，耗损能量越多，效率越低，如图4.5所示。
图4.5 充放电对电池温度的影响
（三）单体电池不一致性对电池组的影响
电动汽车上的动力电池组，一方面在长期振动环境下工作，随车辆实时功率的需求参与放电工作；另一方面电池组必须耐受电动汽车长期大电流、深放电的使用要求。
因此动力电池组在电动汽车上的应用环境恶劣，不一致性[3]表现程度以及对电池组使用寿命的影响明显。
（四）提高电池一致性的方法
提高电池制造工艺水平，保证电池出厂质量，尤其是初始电压的一致性。同一批次电池出厂前，以电压、内阻及标准容量为标准进行参数相关性分析，筛选相关性良好的电池，以此来保证同批电池的性能尽可能一致。
在电池组使用过程中检测单电池参数，尤其是动、静态情况下（电动汽车停驶或行驶过程中）电压分布情况，掌握电池组中单电池不一致性的发展规律，对极端参数电池及时进行调整或更换，以保证电池组参数不一致性不随使用时间而增大。
