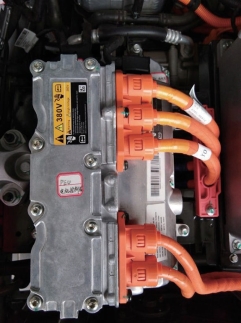

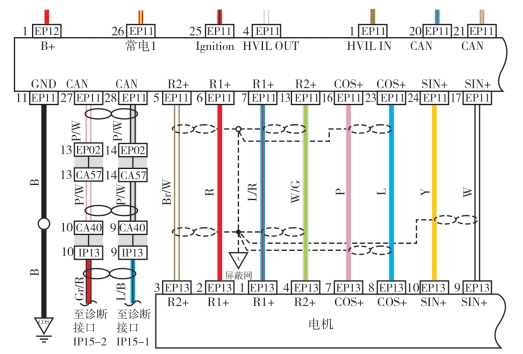

【摘要】：5）能够根据不同转速和目标转矩进行最优控制的功能。6）电压跌落、过温保护：当电机过温、散热器过温、功率器IPM过温、电压跌落时发出保护信号，停止控制器运行。（二）吉利帝豪车的电机控制器吉利帝豪车的电机控制器在机舱的右侧，主要区别是将电机控制器独立出来，通过连接动力电池包的正负极母线，同时驱动电机。图3.50 2017款吉利帝豪EV300车的电机控制器同时，查阅电路图，可以推断观察吉利帝豪车的电机与PEU的连接关系，如图3.51所示。

（一）比亚迪车电机控制器

在比亚迪体系里面，电机控制器简称为VTOG，电机控制管理系统（VTOG）由高压配电、控制器、驱动电机及相关的传感器组成。通过上述内容，可以将其功能概述如下。

1）具有最高输出电压、电流限制功能：限制交流侧的最高输出电流，限制直流侧的最高输出电压。

2）具有控制电机正向驱动、反向驱动、正转发电、反转发电的功能。

3）具有根据目标扭矩进行运转的功能，对接收到的目标扭矩具有限幅和平滑处理功能，转矩的整率在±5%。

4）CAN通信：通过CAN总线能接收控制指令和发送电机参数，及时把电机转速、电机电流、旋转方向传给相关ECU，并接受其他ECU传递的信息。

5）能够根据不同转速和目标转矩进行最优控制的功能。

6）电压跌落、过温保护：当电机过温、散热器过温、功率器IPM过温、电压跌落时发出保护信号，停止控制器运行。

7）防止电机飞车，防止IPM保护。

8）具有动力电池充电保护信号应急处理功能。

9）半坡起步功能，能量回馈功能。

10）可以通过电机控制器直接从充电网上对车辆进行交流充电，也可以通过电机控制器把车辆电池包的高压直流电通过控制器的逆变放到充电网上。
