VTOG基本功能及电动汽车整车控制系统检测维修
【摘要】：在新能源汽车方面，有VTOV、VTOG、VTOL等不同的系统，简要介绍如下。（二）VTOG的定义与解析VTOG的定义是：双向逆变功能。（四）VTOG的主要功能比亚迪e5车的VTOG主要功能如下。比亚迪车的VTOG总成，包含上、中、下三层，上、下层为电动机、充电控制单元；中层为水道冷却单元。图3.49 VTOG连接的相关信号
比亚迪车的电机控制器[17]（VTOG）的类型为电压型逆变器，利用IGBT将直流电转换为交流电，额定电压为650V，主要功能是控制电动机，根据不同工况控制电机的正反转，从而实现电机输出功率、扭矩、转速的变化等，即控制电机的前进、倒退，维持电动车的正常运转。
在新能源汽车方面，有VTOV、VTOG、VTOL等不同的系统，简要介绍如下。
（一）VTOV的定义与解析
VTOV的定义是：车与车之间对充。这个过程相对简单，A车需要充电，将B车动力电池的电压通过BOOST升压，接至A车的动力电池充电口即可。
（二）VTOG的定义与解析

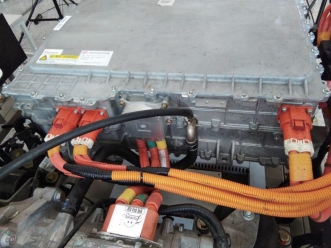

VTOG的定义是：双向逆变功能。这个过程其实就是首先将电网电（或者家用电）使用可控IGBT全桥整流后进行升压，升压至可以给电池充电的电压值，其外观如图3.48所示。
图3.48 比亚迪e5车的VTOG外观图
（三）VTOL的定义与解析
VTOL的定义是：电动汽车的动力电池作为储能设备给电网回馈电能或者给家用设备供电。这个过程就是动力电池的电通过可控IGBT全桥逆变，逆变的输出电压可选择为家用电电压（220V）或者电网电压。
（四）VTOG的主要功能
比亚迪e5车的VTOG主要功能如下。
1）控制电机正向驱动、反向驱动、正转发电、反转发电。
2）控制电机的动力输出，同时对电机进行保护。
3）通过CAN与其他控制模块进行通信，接收并发送相关的信号，间接地控制车上相关系统的正常运行。
4）制动能量回馈的控制。
5）自身内部故障的检测和处理。
6）可以通过电机控制器直接从充电网上对车辆进行交流充电，也可以通过电机控制器把车辆电池包的高压直流电通过控制器的逆变放到充电网上。

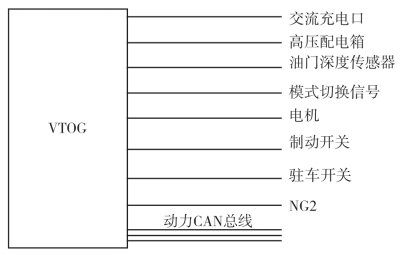

比亚迪车的VTOG总成，包含上、中、下三层，上、下层为电动机、充电控制单元；中层为水道冷却单元。总成还包括信号接插件，包含12V电源、CAN线、挡位油门传感器、刹车信号、旋变传感器信号、电机过温信号线、预充满信号线等，这些信号线的连接关系，如图3.49所示。
图3.49 VTOG连接的相关信号
