比亚迪e5车OBC工作原理与维修
【摘要】：图3.33 比亚迪e5车的OBC的工作原理从微观上分析，比亚迪e5车的OBC连接直流的正负极，如图3.34所示。图3.34 比亚迪e5车的OBC与直流正、负极连接（一）交流充电口交流充电口简述交流充电可以分为单相交流充电和三相交流充电两种，其充电接口相同。图3.36 交流充电卡钳的测量数据交流充电口连接由于安全的考虑，在充电接口连接过程中，首先连接的触点是保护接地，最后连接的触点是控制确认1触点。

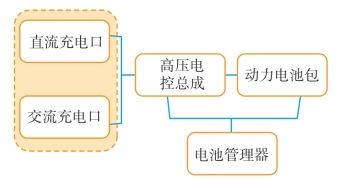

交流充电信号提供给电池管理器，此时电池管理器控制电池包内的分压接触器和正负极接触器闭合。同时电池管理器控制交流接触器线圈接地，交流接触器闭合，电流从交流充电器正极流出，到达电池包，经过电池包负极，流回交流充电口负极，给电池包充电。具体工作流程，如图3.33所示。
图3.33 比亚迪e5车的OBC的工作原理

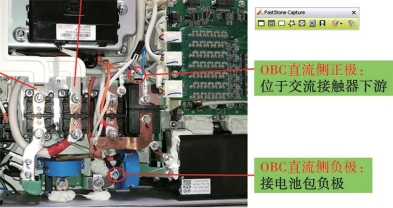

从微观上分析，比亚迪e5车的OBC连接直流的正负极，如图3.34所示。
图3.34 比亚迪e5车的OBC与直流正、负极连接
（一）交流充电口
（1）交流充电口简述
交流充电可以分为单相交流充电和三相交流充电两种，其充电接口相同。单相交流充电主要应用于家庭用户的充电设施和一些标准的公共充电设施，这类充电接口比较简单，提供单相交流充电使用。
一般插头为三个端子，分别为交流火线、交流零线和接地线。它与传统的电源插座类似，只是形体和额定的电流较大（如图3.35所示）。应用单向交流充电，根据国家标准其电流不能超过8A，电压不能超过250V。不能直接使用插座与充电口连接，需要增加车载保护装置。
图3.35 交流充电接口
大功率的三相交流充电接口，这种类型的充电接口一般用于较大的充电站，充电电流较大，外形相对较大，功能复杂。由于这类插头较大，设计的形状类似于枪，所以一般称为充电枪[15]。单向供电时，电流不大于32A，采用三相供电时，电流不大于63A，充电电压处于250～650V之间。交流充电接口端子功能定义表，如表3.10所示。
表3.10 大功率的交流充电接口端子功能定义表
16 CP：Charge Pilot，是充电装置发送的充电引导线。

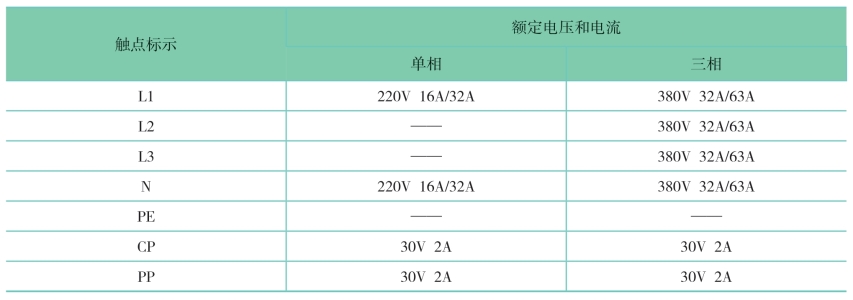

交流充电接口触点的额定电压和额定电流，应符合如表3.11所示的规定。
表3.11 交流接口触点电气参数的额定值

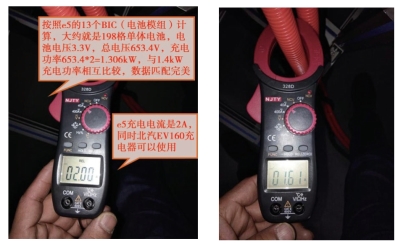

利用单向充电器对比亚迪e5车交流单向充电，将钳形表卡在动力电池高压正极端子，如图3.37所示，最终检测出来的电流大约是2A，按照比亚迪动力电池包的654V电压，这样计算出来的功率就是1.3kW，与图3.36对应是一样的。
图3.36 交流充电卡钳的测量数据（比亚迪e5车）
（3）交流充电口连接
由于安全的考虑，在充电接口连接过程中，首先连接的触点是保护接地，最后连接的触点是控制确认1触点。在脱开的过程中，控制确认1触点先断开，最后断开保护接地触点。供电设备、充电插头、电动车辆三个方面的连接，如图3.37所示。

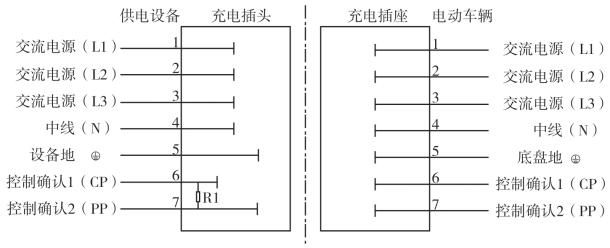

图3.37 供电设备、充电插头、电动车辆三个方面的连接（交流充电）
（二）直流充电口
（1）直流充电口简述
2011年GB/T20234-2011推荐性标准规定直流额定电压不超过1000V，额定电流不超过400A，直流充电接口插脚参数，如图3.38所示。
图3.38 直流充电接口

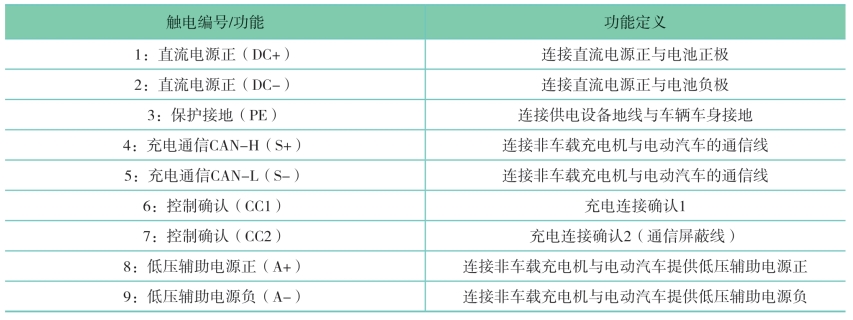

直流充电接口端子功能定义表，如表3.12所示。
表3.12 直流充电接口端子功能定义表
（2）触点电气参数的额定值

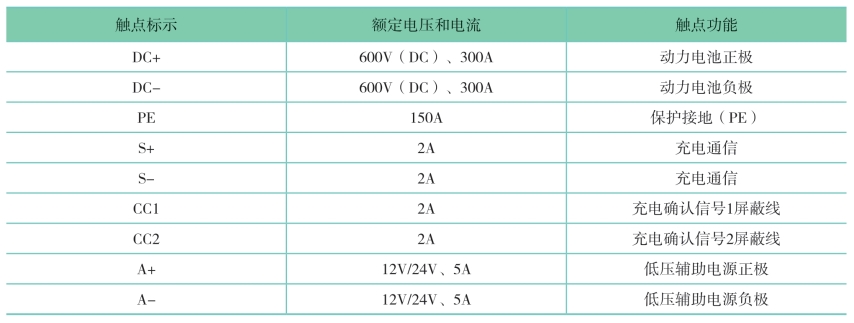

直流充电接口触点的额定电压和额定电流，应符合如表3.13所示的规定。
表3.13 直流充电接口端子的功能定义表
（3）直流充电接口的界面
在充电接口的连接过程中，触点连接顺序为：保护接地电源正与电源负→辅助电源正与辅助电源负→充电通信触点；在脱开的过程中，触点断开顺序为：充电通信触点→辅助电源正与辅助电源负→直流电源正与电源负→保护接地。整个接触过程，如图3.39所示。

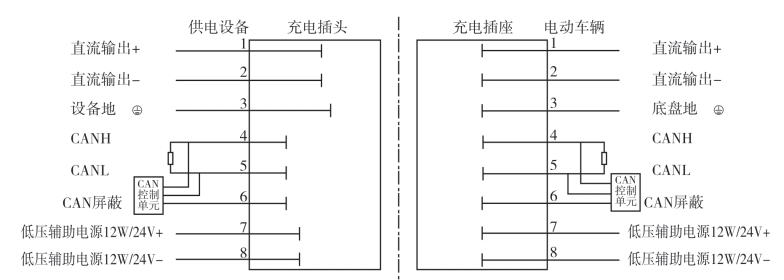

图3.39 供电设备、充电插头、电动车辆三个方面的连接（交流充电）
任务实施
