现有充电机OBC电路类型及特点
【摘要】：现有充电机OBC电路主要是两种类型，分叙述如下。（二）隔离型隔离型是单独设计为OBC电路，由于不与VTOG共用变频电路，其优点是隔离安全性较高。LLC相比移相全桥的效率更高，电磁兼容性更好。图3.31 OBC整流桥+PFC+移相全桥电路原理（隔离型）其中：左边的桥式整流模块功能是交流/直流变换器模块，主要对UAC交流整流为直流电。
现有充电机OBC电路主要是两种类型，分叙述如下。
（一）非隔离型
代表：比亚迪e6车的逆变充电系统，其优点是：电路控制简单，可以和电机控制器共用电路结构；缺点是：安全性相对较低。
（二）隔离型
隔离型是单独设计为OBC电路，由于不与VTOG共用变频电路，其优点是隔离安全性较高。此类型的OBC电路分为如下两种。
整流桥+PFC+移相全桥，代表车型是聆风LEAF，转换效率为90%。
整流桥+PFC+LLC，代表车型是特斯拉，转换效率为93%。
LLC相比移相全桥的效率更高，电磁兼容性更好。但是LLC相的缺点是：元器件较多，控制算法复杂。其装置结构简图，如图3.31所示。

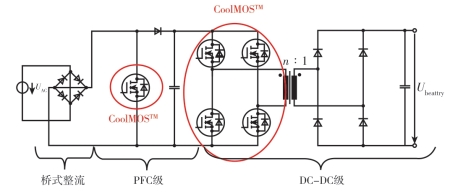

图3.31 OBC整流桥+PFC+移相全桥电路原理（隔离型）
其中：左边的桥式整流模块功能是交流/直流变换器模块，主要对UAC交流整流为直流电。中间的PFC 级：大的储能滤波电容C和电感L是串联的，由于电感L上的电流不能突变，就对大的滤波电容C的浪涌电流起了限制作用，位于电容、电感之间的CoolMOS管进行钳流，而最右侧的DC/DC级，是一个移相全桥电路，利用四个CoolMOS管变为交流AC电，再利用低压线圈与高压线圈升压，经过整流之后，完成最终的直流升压，形成一个Ubattery电压，完成对动力电池组的充电。
