吉利EV300纯电动汽车结构性互锁
【摘要】：（一）结构性互锁吉利EV300的结构性互锁，如图2.66所示。吉利EV300的大陆VCU的CA55端子的73号脚触发，发送检查线路连接是否正常的PWM信号，经过电机控制器EP11、高压互锁分线盒EP08、电动压缩机EP07、连接器EP01及CA70端子的14脚，最后回流到CA55端子的51号脚。图2.66 吉利EV300的结构性互锁吉利EV300的高压互锁检测采用PWM信号传输，用12V信号传输CA55端子的73号脚触发PWM占空比波形，波形如图2.67所示。图2.69 吉利EV300的动力电池包高压线互锁连接
（一）结构性互锁（低压电路）

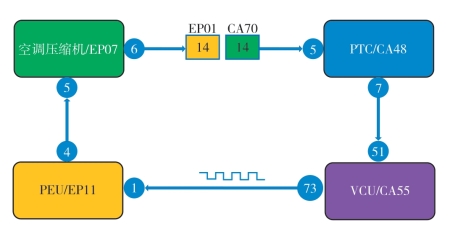

吉利EV300的结构性互锁，如图2.66所示。吉利EV300的大陆VCU的CA55端子的73号脚（或者自主VCU的CA61端子的81脚）触发，发送检查线路连接是否正常的PWM信号，经过电机控制器EP11、高压互锁分线盒EP08、电动压缩机EP07、连接器EP01及CA70端子的14脚，最后回流到CA55端子的51号脚（或者自主VCU的CA61端子的46脚）。
图2.66 吉利EV300的结构性互锁
吉利EV300的高压互锁检测采用PWM信号传输，用12V信号传输CA55端子的73号脚（或者自主VCU的CA61端子的81脚）触发PWM占空比波形，波形如图2.67所示。该检测波形电压峰值为12.5V，占空比接近50%，波形周期约10ms。
图2.67 吉利EV300的互锁波形检测
（二）功能性互锁（高压线连接）
（1）直流充电
吉利EV300的直流充电互锁，在高压线端，一方是直流充电插座并互锁针脚，如图2.68所示，主要的原因是直流高压直接充入动力电池包[24]。
图2.68 吉利EV300的直流充电互锁（高压线）
（2）动力电池包高压线连接

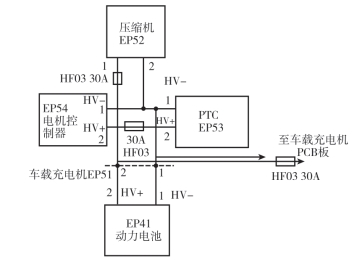

吉利EV300的动力电池包高压线高压互锁，将压缩机EP52、电机控制器EP54、PTC的EP53、动力电池EP41绑定在一起，如图2.69所示。
图2.69 吉利EV300的动力电池包高压线互锁连接
