纯电动汽车整车控制系统的检测与维修
【摘要】：现在，Arduino是一个开源项目，它的所有设计资料都可以在它的官网免费得到，Arduino官方开发板在30美元左右。（二）Arduino的含义Arduino的硬件Arduino的硬件开发板有许多种型号。Arduino uno板如图1.45所示。以Arduino为基础的创意汽车电子类推广开来，虽然Arduino已对C/C++语言编程进行了封装，语法也相对简单，但对汽车维修人员来说，依然很难实现；也给广大爱好者提出了巨大的挑战。
新能源汽车的电控系统的总体思维与技术环节[14]，如图1.44所示。
图1.44 新能源汽车的电控系统控制逻辑
（一）Arduino的起源
Arduino开始于2005年，意大利伊夫雷亚交互设计院[15]的一个学生项目。现在，Arduino是一个开源项目，它的所有设计资料都可以在它的官网免费得到，Arduino官方开发板在30美元左右。
（二）Arduino的含义
（1）Arduino的硬件
Arduino的硬件开发板有许多种型号。它是一个单片机集成电路，它的核心就是一个单片机，开发板上的其他电路用来供电和转换信号。官方Arduino使用的是megaAVR系列的芯片，特别是ATmega8、ATmega168、ATmega328、ATmega1280以及ATmega2560，还有一小部分使用的是Arduino兼容的处理器。

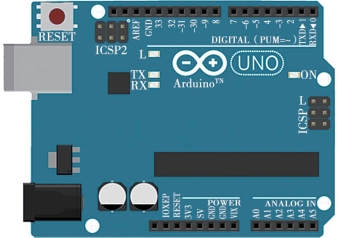

Arduino uno板如图1.45所示。
图1.45 Arduino uno板

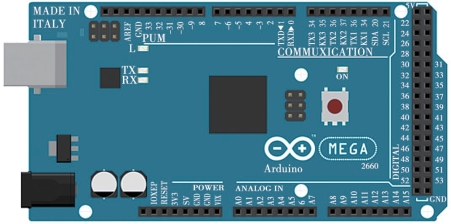

ATmega2560板如图1.46所示。
图1.46 ATmega2560板
（2）图形化编程软件
目前，针对Arduino的编程软件主要是两种，分述如下。
1）Arduino IDE：集成开发环境（IDE，Integrated Development Environment），C语言编程。
2）Mixly米思齐：图形化编程，把精力放在控制思路。
以Arduino为基础的创意汽车电子类推广开来，虽然Arduino已对C/C++语言编程进行了封装，语法也相对简单，但对汽车维修人员来说，依然很难实现；也给广大爱好者提出了巨大的挑战。带着这个问题，北师大创客教育实验室研发了一款专为零基础的人员设计的图形化编程工具：Mixly（米思齐）。本任务将阐述如何利用Mixly（米思齐）软件进行灯光控制。
