水文地质勘察矿区测绘

2023-09-18 理论教育版权反馈

【摘要】：表11-6矿区水文地质测绘的内容及方法11.5.1.3 实例湖南茶陵排前铁矿矿区的东、南、西三面被中高山环绕,北面临米江,地貌上构成一个向北开阔的箕形盆地。

11.5.1.1 矿区水文地质测绘的意义和目的

矿区水文地质测绘是查明矿区水文地质条件必不可少的手段,其目的是调查与矿坑涌水有关的各种水文地质要素,如含水层与隔水层的分布情况、埋藏条件、富水性及边界条件;地质构造对矿床充水的控制作用及其导水或阻水性能;地下水的补给、径流、调蓄及排泄条件等[5,6]。这些均是分析矿床充水因素、布置水文地质勘探及选择矿坑涌水量预测方法所需的基础资料。

11.5.1.2 水文地质测绘的内容和要求

矿区水文地质测绘与区域水文地质测绘工作方法相近,但又具有其自身特点,见表11-6。

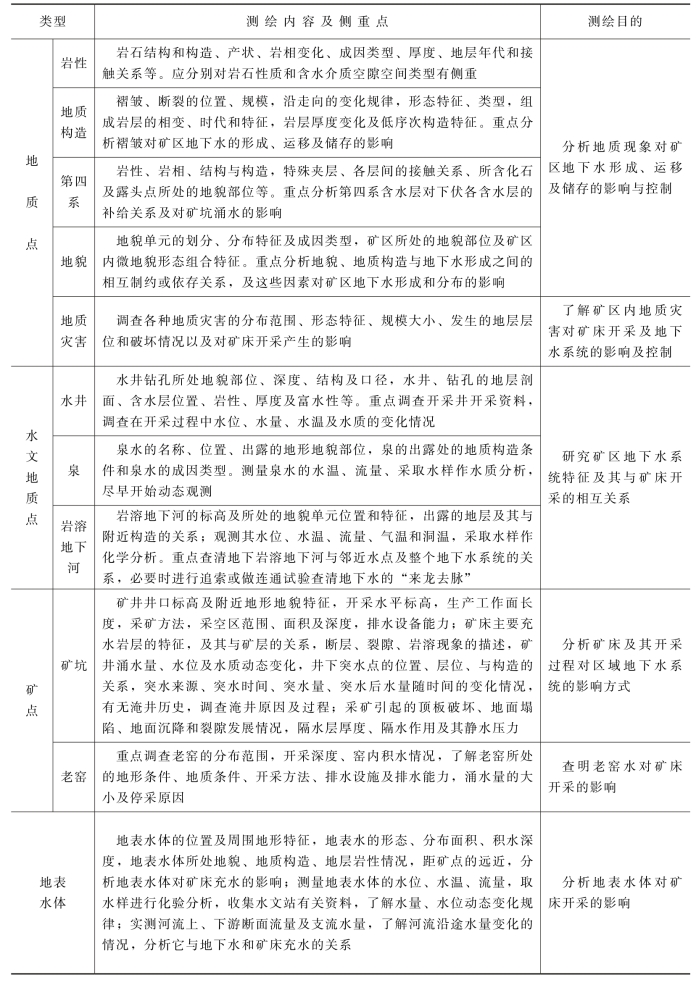

表11-6　矿区水文地质测绘的内容及方法

pagenumber_ebook=305,pagenumber_book=291

11.5.1.3 实例

湖南茶陵排前铁矿矿区的东、南、西三面被中高山环绕,北面临米江,地貌上构成一个向北开阔的箕形盆地。矿区的主体构造为一倾伏向斜,向斜西南端翘起收敛,东北瑞倾伏张开。矿体产于上泥盆统翻下组底部[12],如图11-8所示。

pagenumber_ebook=306,pagenumber_book=292

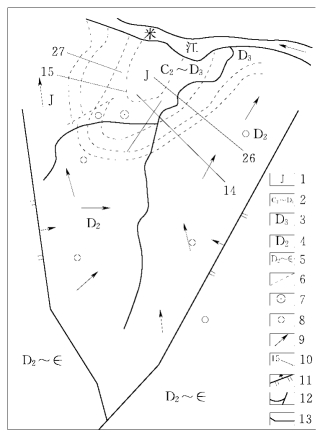

图11-8　茶陵排前铁矿区域水文地质图(据　孙孝文,1980)

1—侏罗系石英长石砂岩;2—下石炭系至上泥盆系灰岩、砂质页岩;3—上泥盆系砂质页岩;4—中泥盆白云质灰岩;5—赤铁矿层;6—中泥盆系至寒武系石英砂岩和板岩;7—放水试验中心;8—观测孔;9—地下水流向;10—勘探界线及编号;11—断层;12—河流;13—地层界线

在进行矿区水文地质勘探过程中,由于没有作区域水文地质测绘,仅根据矿体产出露部位的地质情况,错误地把矿层顶部的下石炭统灰岩当作主要的充水岩层进行勘察,布置了七组的群孔抽水试验和其他专门性的水文地质勘探工作。根据抽水试验资料,预测14-15线范围内矿坑涌水量为14496m3/d。在矿山基建时发现,矿层底部的上泥盆统灰岩的涌水量远远超过了矿层顶部下石炭统灰岩的涌水量,于是又进行了水文地质补充勘探,并在矿区及外围展开水文地质测绘,以了解与矿区充水有关的区域水文地质因素。

通过测绘最终查明:矿层顶部的下石炭统灰岩是矿区的次要含水层,而矿层底部的上泥盆统灰岩才是矿区的主要含水层。分布在矿区南部的大面积中泥盆统的灰岩岩溶较为发育,含水丰富,是构成区域的主要含水层,也是矿层底部上泥盆统灰岩及矿层顶部下石炭统灰岩岩溶水的补给来源。分布在上泥盆统的灰岩与中泥盆统灰岩之间的中泥盆统砂岩厚度较薄,受到扭性断层F5和F9的破坏,沟通了区域中泥盆统灰岩含水层、矿区上泥盆统灰岩和下石炭统灰岩内含水层,使矿区内的灰岩含水层受到区域含水层的补给。向斜两翼的F4和F7断层是阻水压性逆断层,米江水不会通过该断层向矿区倒灌。

经过矿区及区域水文地质测绘工作,对矿区水文地质条件有了新的较符合实际的认识,在此基础上结合补勘过程中取得的试验成果,重新预测了矿坑涌水量为45960m3/d,此值与区域预报结果较为接近。
