地下水的监测系统是指有组织地收集地下水各类信息的系统。其工作内容是:研究水文信息,并密切注意分析它与其他几种信息的关系。从地下水系统输出信息中获得输入,并通过滤波、整合等过程将相关信息输出到用户手中。可以划分为如下4个子系统:监测网子系统、滤波器子系统、数据库子系统和交换机子系统[2],如图7-1所示。

pagenumber_ebook=150,pagenumber_book=136

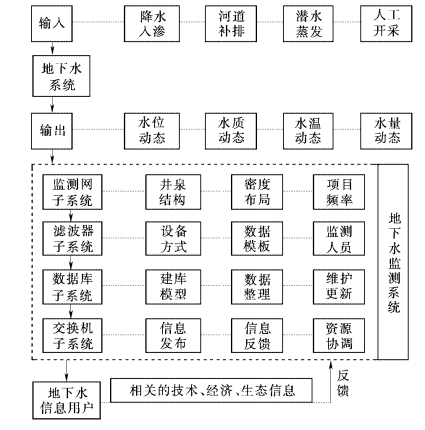

图7-1　地下水监测系统逻辑模型图

(据　戴长雷等,2005)

(1)监测网子系统。由井、泉等观测点组成,是从地下水系统获取信息的途径和工具,具体内容包括监测点的位置、密度、结构、监测项目、监测目标层、监测的频率等[2]。

(2)滤波器子系统。指数据的采集和初级处理子系统,包括数据的采集设备和采集方式、滤波数据模板(如数据记录表格)和监测人员等。根据计划在室外收集数据,提交原始数据并进行初步滤波,产生两个输出:部分数据被接收并放入数据模板中;部分数据因为发现可疑或错误而被拒收转回到前期的校正阶段,或最终放弃。然后对采集来的数据进一步滤波,做基本的处理和变换,如总计、内插、外延、求平均等,从基本数据文件中得出另一些信息。

(3)数据库子系统。首先根据交换机的子系统收集到用户的需求信息构建数据库模型,然后借助数据库软件(如Oracle、ArcGIS等)和应用程序编制数据库子系统,主要实现对地下水监测信息的保存、整理、检索、发布等功能。还可以挂接一些基本的分析模型进行简单分析和高级滤波[2]。

(4)交换机子系统。制定一个地下水系统长期的管理计划,包含的水文信息及信息范围、详细程度和表现形式均随着各用户在决策过程中的具体要求而变化。交换机子系统主要是为用户提供所需信息,并接受用户的反馈,据之进行系统的规划和资源的协调工作[2]。
