【摘要】：在进行注水试验前,应进行地下水位观测,水位观测间隔为5min,当连续两次观测的数据变幅小于10cm时,水位观测即可结束。用最后一次观测值作为地下水位初始值。试段隔离后,应向套管内注入清水,使套管中水位高出地下水位一定高度并保持固定不变,用流量计或量桶测定注入的流量。

常水头注水试验适用于渗透性比较大的壤土、粉土、砂土和卵砾石层,或不能进行压水试验的风化、破碎、断层破碎带等渗透性较强的岩体。

5.4.1.1 现场试验

(1)试段不能用泥浆钻进;孔底沉淀层厚度不应大于10cm;应防岩土层被扰动。

(2)在进行注水试验前,应进行地下水位观测,水位观测间隔为5min,当连续两次观测的数据变幅小于10cm时,水位观测即可结束。用最后一次观测值作为地下水位初始值。

(3)试段止水采用栓塞或套管脚黏土等止水方法,应保证止水可靠。对孔壁稳定性差的试段宜采用花管护壁;同一试段不宜跨越透水性相差悬殊的两种岩土层,试段长度不宜大于5m。

(4)试段隔离后,应向套管内注入清水,使套管中水位高出地下水位一定高度(或至孔口)并保持固定不变,用流量计或量桶测定注入的流量。

(5)量测应符合下列规定:

1)开始每隔5min量测一次,连续量测5次;以后每隔20min量测一次并至少连续量测6次。

2)当连续两次量测的注入流量之差不大于最后1次注入流量10%时,可结束试验。取最后一次注入流量作为计算值。

(6)当试段的漏水量大于供水能力时,应记录最大供水量。

5.4.1.2 资料整理

(1)现场记录应按表5-9进行,并绘制注入流量和时间关系(Q-t)关系曲线。

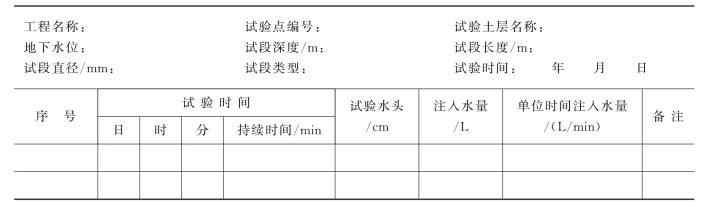

表5-9　钻孔常水头注水试验记录表(据《SL 345—2007水利水电工程注水试验规程》)

pagenumber_ebook=114,pagenumber_book=100

(2)当试段位于地下水位以下时,按下式计算土层的渗透系数[9]:

式中:K为试验土层的渗透系数,cm/s;Q为注入流量,L/min;H为试验水头,cm;等于试验水位与地下水位之差;A为形状系数,cm,按表5-11选用。

(3)当试段位于地下水位以上,且50＜H/r＜200、H≤l时,可采用下式计算试验岩土层的渗透系数[9]:

pagenumber_ebook=114,pagenumber_book=100

式中:l为试段长度,cm;r为钻孔内半径,cm;其余符号同式(5-26)。
