【摘要】：《砌体结构设计规范》10.3.7 混凝土砌块砌体房屋的圈梁，除应符合现行国家标准《建筑抗震设计规范》要求外，尚应符合下述构造要求：圈梁的截面宽度宜取墙宽且不应小于190mm，配筋宜符合表6-19的要求，箍筋直径不小于6；基础圈梁的截面宽度宜取墙宽，截面高度不应小于200mm，纵筋不应少于414。对圈梁的纵筋根据不同烈度进行了进一步规定。

【规范规定】

《砌体结构设计规范》（GB 50003—2011）

10.3.7 混凝土砌块砌体房屋的圈梁，除应符合现行国家标准《建筑抗震设计规范》（GB 50011—2010）要求外，尚应符合下述构造要求：

圈梁的截面宽度宜取墙宽且不应小于190mm，配筋宜符合表6-19的要求，箍筋直径不小于ϕ6；基础圈梁的截面宽度宜取墙宽，截面高度不应小于200mm，纵筋不应少于4ϕ14。

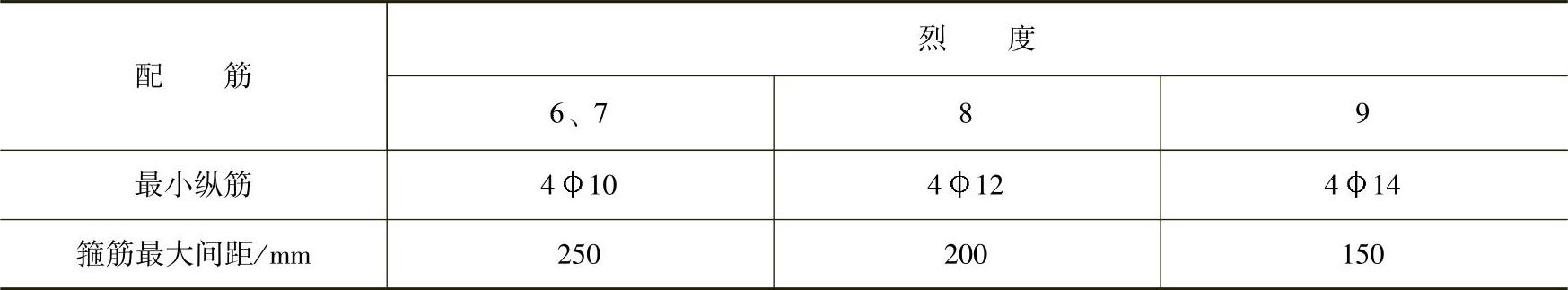

表6-19 混凝土砌块砌体房屋圈梁配筋要求

《建筑抗震设计规范》（GB 50011—2010）

7.3.3 多层砖砌体房屋的现浇钢筋混凝土圈梁设置应符合下列要求：

1.装配式钢筋混凝土楼、屋盖或木屋盖的砖房，应按表6-20的要求设置圈梁；纵墙承重时，抗震横墙上的圈梁间距应比表内要求适当加密。

2.现浇或装配整体式钢筋混凝土楼、屋盖与墙体有可靠连接的房屋，应允许不另设圈梁，但楼板沿抗震墙体周边均应加强配筋并应与相应的构造柱钢筋可靠连接。

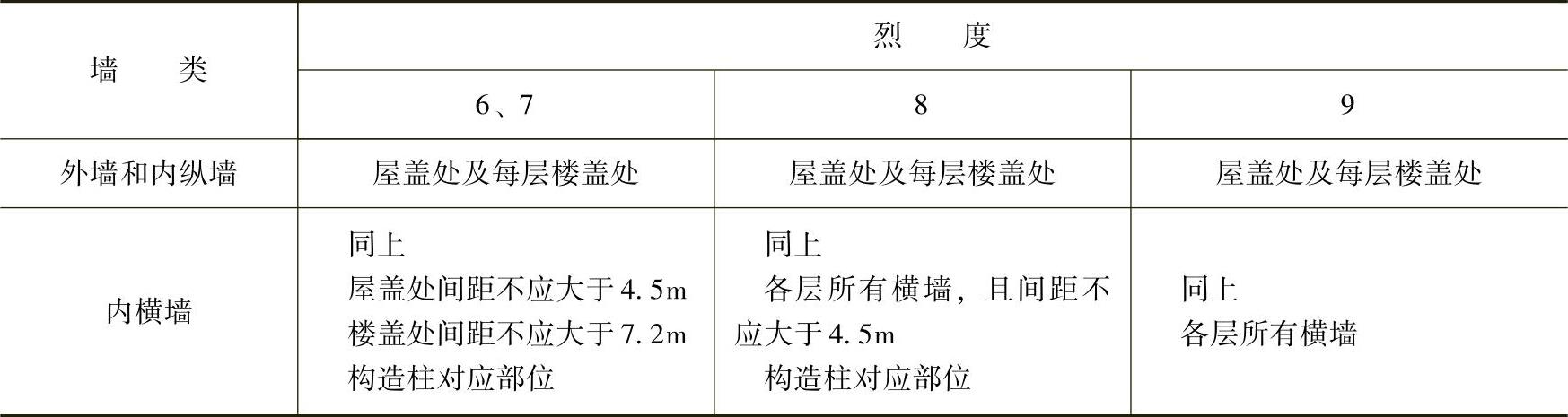

表6-20 多层砖砌体房屋现浇钢筋混凝土圈梁设置要求

7.3.4 多层砖砌体房屋现浇混凝土圈梁的构造应符合下列要求：

1.圈梁应闭合，遇有洞口圈梁应上下搭接。圈梁宜与预制板设在同一标高处或紧靠板底；

2.圈梁在本规范第7.3.3条要求的间距内无横墙时，应利用梁或板缝中配筋替代圈梁；

3.圈梁的截面高度不应小于120mm，配筋应符合表6-21的要求；按本规范第3.3.4条3款要求增设的基础圈梁，截面高度不应小于180mm，配筋不应少于4φ12。

表6-21 多层砖砌体房屋圈梁配筋要求

【解析】

由于各层砌块砌体均配置水平拉结筋，因此《砌体结构设计规范》（GB 50003—2011）中对圈梁高度和纵筋适当比砖砌体房屋作了调整。对圈梁的纵筋根据不同烈度进行了进一步规定。
