设计外加钢筋混凝土圈梁不符规定解析

2023-09-17 理论教育版权反馈

【摘要】：外加圈梁应在同一水平标高交圈闭合。钢筋混凝土外加圈梁的顶面应做泛水，底面应做滴水沟。

【规范规定】

《砌体结构加固设计规范》（GB 50702—2011）

12.1.1 当无圈梁或圈梁设置不符合现行设计规范要求，或纵横墙交接处咬槎有明显缺陷，或房屋的整体性较差时，应增设圈梁进行加固。

12.1.2 外加圈梁，宜采用现浇钢筋混凝土圈梁或钢筋网水泥复合砂浆砌体组合圈梁，在特殊情况下，亦可采用型钢圈梁。对内墙圈梁还可用钢拉杆代替。钢拉杆设置间距应适当加密，且应贯通房屋横墙（或纵墙）的全部宽度，并应设在有横墙（或纵墙）处，同时应锚固在纵墙（或横墙）上。

12.1.3 外加圈梁应靠近楼（屋）盖设置。钢拉杆应靠近楼（屋）盖和墙面。外加圈梁应在同一水平标高交圈闭合。变形缝处两侧的圈梁应分别闭合，如遇开口墙，应采取加固措施使圈梁闭合。

12.1.4 采用外加钢筋混凝土圈梁时，应符合下列规定：

1.外加钢筋混凝土圈梁的截面高度不应小于180mm、宽度不应小于120mm。纵向钢筋的直径不应小于10mm；其数量不应少于4根。箍筋宜采用直径为6mm的钢筋，箍筋间距宜为200mm；当圈梁与外加柱相连接时，在柱边两侧各500mm长度区段内，箍筋间距应加密至100mm。

2.外加钢筋混凝土圈梁的混凝土强度等级不应低于C20，圈梁在转角处应设2根直径为12mm的斜筋。

钢筋混凝土外加圈梁的顶面应做泛水，底面应做滴水沟。

3.外加钢筋混凝土圈梁的钢筋外保护层厚度不应小于20mm，受力钢筋接头位置应相互错开，其搭接长度为40d（d为纵向钢筋直径）。任一搭接区段内，有搭接接头的钢筋截面面积不应大于总面积的25%；有焊接接头的纵向钢筋截面面积不应大于同一截面钢筋总面积的50%。

12.1.5 采用钢筋网水泥复合砂浆砌体组合圈梁时，应符合下列规定：

1.梁顶平楼（屋）面板底，梁高不应小于300mm。

2.穿墙拉结钢筋宜呈梅花状布置，穿墙筋位置应在丁砖上（对单面组合圈梁）或丁砖缝（对双面组合圈梁）。

3.面层材料和构造应符合下列规定：

（1）面层砂浆强度等级：水泥砂浆不应低于M10，水泥复合砂浆不应低于M20；

（2）钢筋网水泥复合砂浆面层厚度宜为30～45mm；

（3）钢筋网的钢筋直径宜为6mm或8mm，网格尺寸宜为120mm×120mm；

（4）单面组合圈梁的钢筋网，应采用直径为6mm的L形锚筋；双面组合圈梁的钢筋网，应采用直径为6mm的Z形或S形穿墙筋连接；L形锚筋间距宜为240mm×240mm；Z形或S形锚筋间距宜为360mm×360mm：

（5）钢筋网的水平钢筋遇有门窗洞时，单面圈梁宜将水平钢筋弯入洞口侧面锚固，双面圈梁宜将两侧水平钢筋在洞口闭合；

（6）对承重墙，不宜采用单面组合圈梁。

【解析】

根据有关单位关于钢筋水泥复合砂浆加固砌体的相关研究，钢筋网水泥复合砂浆砌体组合圈梁加固法（图5-6）可以很好的提高结构的承载力、刚度以及对墙体的约束能力，且施工简单，工程造价低。

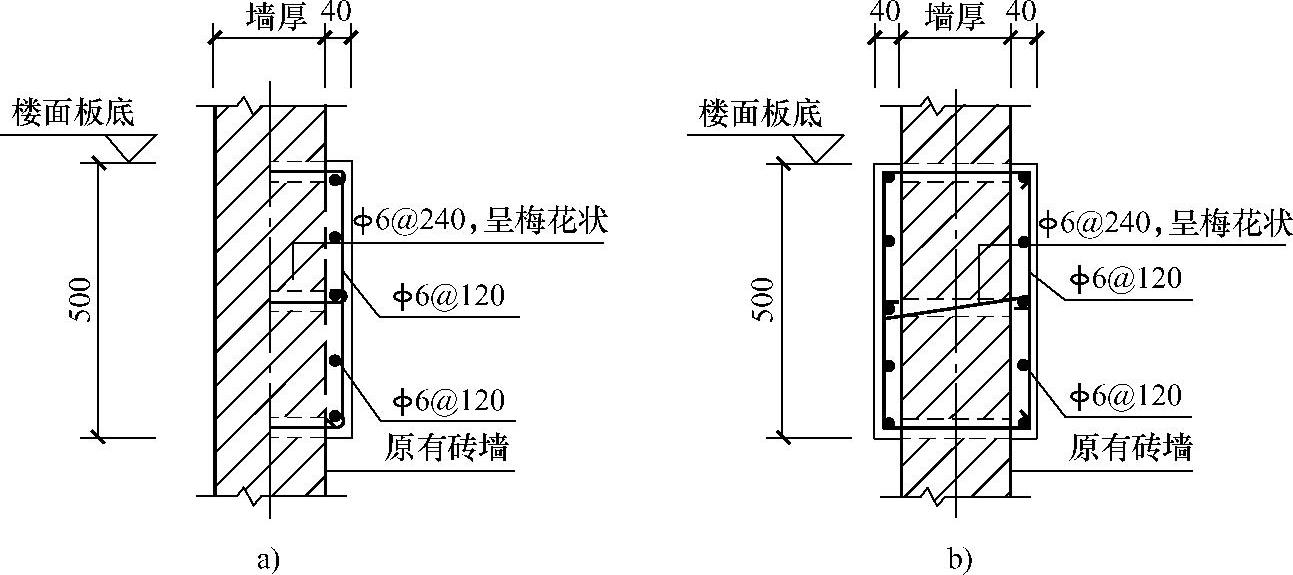

图5-6 钢筋网水泥复合砂浆砌体组合圈梁示例

a）单面组合圈梁 b）双面组合圈梁

1.试验研究表明，钢筋网水泥复合砂浆加固后的砌体，其强度可提高50%以上。

2.计算表明，组合圈梁其刚度较一般钢筋混凝土圈梁的刚度有较大幅度提高。

3.由于钢筋网水泥复合砂浆加固的圈梁的强度和刚度得到提高，且构造柱和圈梁彼此相连，形成“弱框架”，砌体受到约束，增强了墙体的整体受力性能。
