钢丝绳网布置不合理在聚合物砂浆面层加固法中的解决

2023-09-17 理论教育版权反馈

【摘要】：图5-5 水平钢丝绳的锚固构造钢丝绳网—聚合物砂浆外加层加固法是一种使用钢丝绳网片与高强渗透性聚合物砂浆复合的新型加固方式。相关规范中规定了水平钢丝绳网的布置方式及其端部的锚固方式，但这是对设计的最低要求。

【规范规定】

《砌体结构加固设计规范》（GB 50702—2011）

10.4.1 钢丝绳网的设计与制作应符合下列规定：

1.网片应采用小直径不松散的高强度钢丝绳制作；绳的直径宜在2.5～4.5mm范围内；当采用航空用高强度钢丝绳时，也可使用规格为2.4mm的高强度钢丝绳。

2.绳的结构形式（图5-3）应为6×7+IWS金属股芯右交互捻钢丝绳或1×19单股左捻钢丝绳（钢绞线）。

3.网的主绳与横向绳（即分布绳）的交点处，应采用钢材制作的绳扣束紧；主绳的端部应采用带套环的绳扣通过加固锚固；套环及其绳扣或压管的构造与尺寸应经设计计算确定。

图5-3 钢丝绳的结构形式

a）6×7+IWS钢丝绳 b）1×19钢绞线（单股钢丝绳）

4.网中受拉主绳的间距应经计算确定，但不应小于20mm，也不应大于40mm。

5.采用钢丝绳网加固墙体时，网中横向绳的布置示例如图5-4所示。

图5-4 水平钢丝绳网布置

10.4.2 水平钢丝绳（主绳）网在墙体端部的锚固，宜锚在预设于墙体交接处的角钢或钢板上（图5-5）。角钢和钢板应按绳距预先钻孔；钢丝绳穿过孔后，套上钢套管，通过压扁套管进行锚固，也可采用其他方法进行锚固。

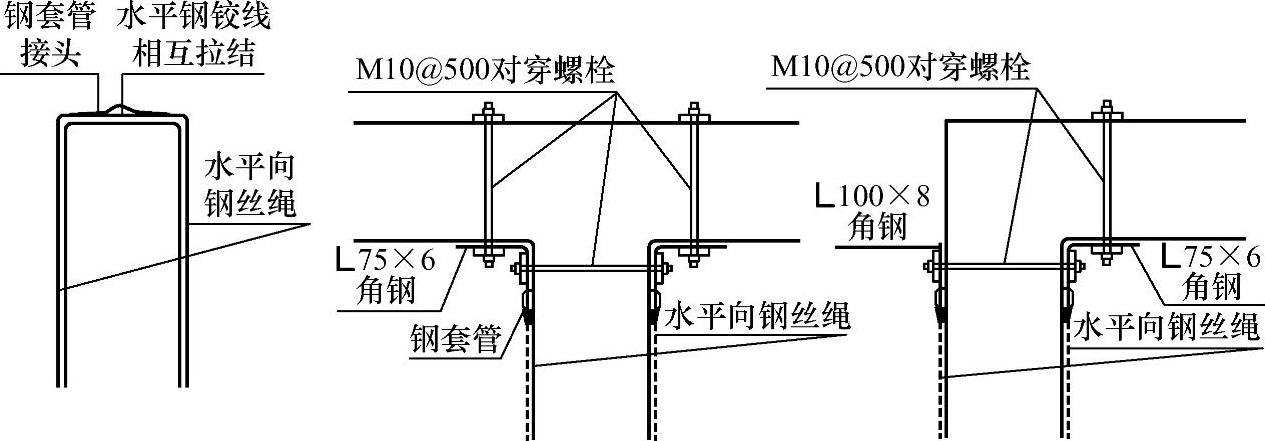

图5-5 水平钢丝绳的锚固构造

【解析】

钢丝绳网—聚合物砂浆外加层加固法是一种使用钢丝绳网片与高强渗透性聚合物砂浆复合的新型加固方式。相关规范中规定了水平钢丝绳网的布置方式及其端部的锚固方式，但这是对设计的最低要求。考虑到锚固的可靠性是决定加固是否成功的关键，因此，当有可靠经验时，鼓励采取其他更好的锚固方式。
