钢丝绳网和聚合物砂浆面层加固后的受剪承载力计算错误

2023-09-17 理论教育版权反馈

【摘要】：表5-9 水平向钢丝绳网参与工作系数αrw对采用钢丝绳网—聚合物砂浆加固后的砌体墙，其平面内受剪承载力的确定，可简化为原砌体的受剪承载力加上钢丝绳网—聚合物砂浆的贡献。另外其受剪承载力的提高幅度不应超过40%，目的是保证即使加固作用失效，在静力荷载下也不至于破坏或倒塌。

【规范规定】

《砌体结构加固设计规范》（GB 50702—2011）

10.2.1 钢丝绳网—聚合物砂浆面层对砌体墙面内受剪加固的受剪承载力应符合下列条件：

V≤V_M+V_rw （5-13）

V≤1.4V_M （5-14）

式中 V——砌体墙面内剪力设计值；

V_M——原砌体受剪承载力，按现行国家标准《砌体结构设计规范》（GB 50003—2011）计算确定；

V_rw——采用钢丝绳网—聚合物砂浆面层加固后提高的受剪承载力。

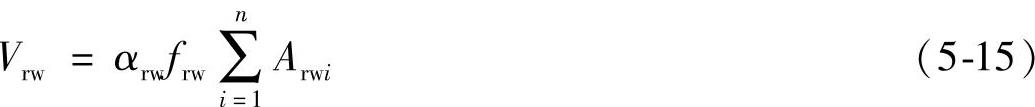

10.2.2 钢丝绳网—聚合物砂浆面层加固后提高的受剪承载力V_rw应按下列规定计算：

式中 α_rw——钢丝绳网参与工作系数，按表5-9采用；

f_rw——受剪加固采用的钢丝绳网抗拉强度设计值，按本规范第10.1.4条规定的抗拉强度设计值乘以调整系数0.28确定；

A_rwi——穿过计算斜截面的第i个水平向钢丝绳的截面面积；

n——穿过计算斜截面的水平向钢丝绳根数。

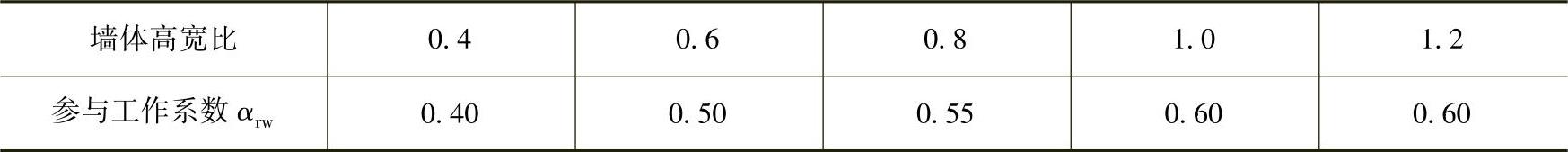

表5-9 水平向钢丝绳网参与工作系数α_rw

【解析】

对采用钢丝绳网—聚合物砂浆加固后的砌体墙，其平面内受剪承载力的确定，可简化为原砌体的受剪承载力加上钢丝绳网—聚合物砂浆的贡献。另外其受剪承载力的提高幅度不应超过40%，目的是保证即使加固作用失效，在静力荷载下也不至于破坏或倒塌。
