钢筋网水泥砂浆面层加固法中砂浆和钢筋强度问题解析

2023-09-17 理论教育版权反馈

【摘要】：柱的两端各500mm范围内，箍筋应加密，其间距应取为100mm。试验及实际工程检测表明，钢筋网竖筋紧靠墙面会导致钢筋与墙面无黏结，从而造成加固失效。试验表明，采用5mm的间隙，两者可有较强的黏结。

【规范规定】

《砌体结构加固设计规范》（GB 50702—2011）

6.5.1 当采用钢筋网水泥砂浆面层加固砌体承重构件时，其面层厚度，对室内正常湿度环境，应为35～45mm；对于露天或潮湿环境，应为45～50mm。

6.5.2 钢筋网水泥砂浆面层加固砌体承重构件的构造应符合下列规定：

1.加固受压构件用的水泥砂浆，其强度等级不应低于M15；加固受剪构件用的水泥砂浆，其强度等级不应低于M10。

2.受力钢筋的砂浆保护层厚度，不应小于表5-7中的规定。受力钢筋距砌体表面的距离不应小于5mm。

表5-7 钢筋网水泥砂浆保护层最小厚度（单位：mm）

6.5.3 结构加固用的钢筋，宜采用HRB335级钢筋或HRBF335级钢筋，也可采用HPB300级钢筋。

6.5.4 当加固柱和墙的壁柱时，其构造应符合下列规定：

1.竖向受力钢筋直径不应小于10mm，其净间距不应小于30mm；受压钢筋一侧的配筋率不应小于0.2%；受拉钢筋的配筋率不应小于0.15%。

2.柱的箍筋应采用封闭式，其直径不宜小于6mm，间距不应大于150mm。柱的两端各500mm范围内，箍筋应加密，其间距应取为100mm。

3.在墙的壁柱中，应设两种箍筋；一种为不穿墙的U形筋，但应焊在墙柱角隅处的竖向构造筋上，其间距与柱的箍筋相同；另一种为穿墙箍筋，加工时宜先做成不等肢U形箍，待穿墙后再弯成封闭式箍，其直径宜为8～10mm，每隔600mm替换一支不穿墙的U形箍筋。

4.箍筋与竖向钢筋的连接应为焊接。

6.5.5 加固墙体时，宜采用点焊方格钢筋网，网中竖向受力钢筋直径不应小于8mm；水平分布钢筋的直径宜为6mm；网格尺寸不应大于300mm。当采用双面钢筋网水泥砂浆时，钢筋网应采用穿通墙体的S形或Z形钢筋拉结，拉结钢筋宜成梅花状布置，其竖向间距和水平间距均不应大于500mm（图5-2）。

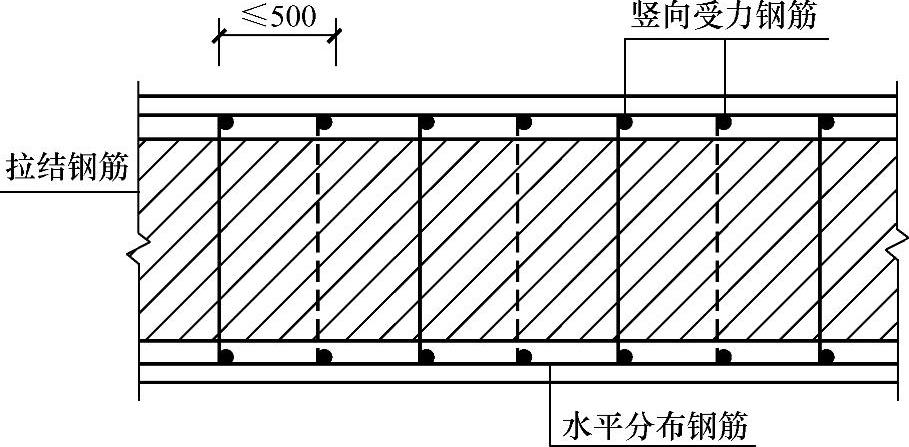

图5-2 钢筋网砂浆面层

6.5.6 钢筋网四周应与楼板、大梁、柱或墙体可靠连接。墙、柱加固增设的竖向受力钢筋，其上端应锚固在楼层构件、圈梁或配筋的混凝土垫块中；其伸入地下一端应锚固在基础内。锚固可采用植筋方式。

6.5.7 当原构件为多孔砖砌体或混凝土小砌块砌体时，应采用专门的机具和结构胶埋设穿墙的拉结筋。混凝土小砌块砌体不得采用单侧外加面层。

6.5.8 受力钢筋的搭接长度和锚固长度应按现行国家标准《混凝土结构设计规范》（GB 50010—2011）的有关规定确定。

6.5.9 钢筋网的横向钢筋遇有门窗洞时，对单面加固情形，宜将钢筋弯入洞口侧面并沿周边锚固；对双面加固情形，宜将两侧的横向钢筋在洞口处闭合，且尚应在钢筋网折角处设置竖向构造钢筋；此外，在门窗转角处，尚应设置附加的斜向钢筋。

【解析】

为保证加固发挥最大效果，规定了受压构件加固用的砂浆强度等级不应低于M15和受剪构件加固用的砂浆强度等级不应低于M10。与此同时，还强调了以下几点：

1.钢筋的保护层厚度和距离墙面的间隙；

2.钢筋与墙面的锚固；

3.钢筋与周边构件的连接。

试验及实际工程检测表明，钢筋网竖筋紧靠墙面会导致钢筋与墙面无黏结，从而造成加固失效。试验表明，采用5mm的间隙，两者可有较强的黏结。钢筋网的保护层厚度应满足规定，以保护钢筋，提高面层加固的耐久性。
