窗台下墙体内竖向控制缝小于25mm解析
【摘要】：《砌体结构设计规范》6.5.7 当房屋刚度较大时，可在窗台下或窗台角处墙体内、在墙体高度或厚度突然变化处设置竖向控制缝。竖向控制缝宽度不宜小于25mm，缝内填以压缩性能好的填充材料，且外部用密封材料密封，并采用不吸水的、闭孔发泡聚乙烯实心圆棒（背衬）作为密封膏的隔离物。因此按对待烧结砖砌体结构的温度区段和抗裂措施是远远不够的。控制缝为单墙设缝，不同我国普遍采用的双墙温度缝。
【规范规定】
《砌体结构设计规范》（GB 50003—2011）
6.5.7 当房屋刚度较大时，可在窗台下或窗台角处墙体内、在墙体高度或厚度突然变化处设置竖向控制缝。竖向控制缝宽度不宜小于25mm，缝内填以压缩性能好的填充材料，且外部用密封材料密封，并采用不吸水的、闭孔发泡聚乙烯实心圆棒（背衬）作为密封膏的隔离物（图5-1）。

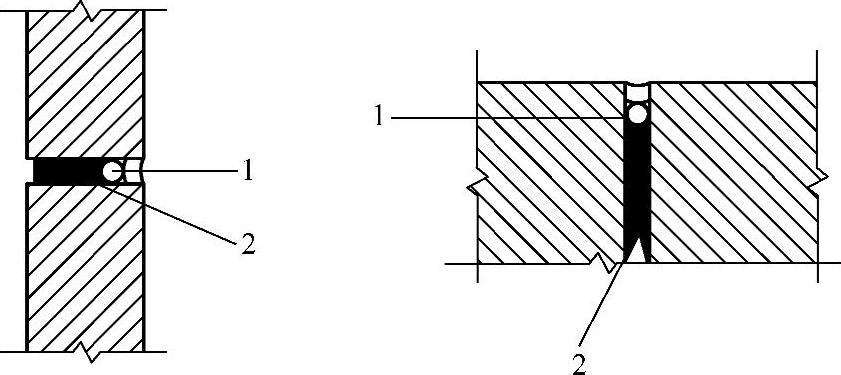

图5-1 控制缝构造
1—不吸水的、闭孔发泡聚乙烯实心圆棒 2—柔软、可压缩的填充物
【解析】
关于控制缝的概念主要引自欧美规范和工程实践。它主要针对高收缩率砌体材料，如非烧结砖和混凝土砌块，其干缩率为（0.2～0.4）mm/m，是烧结砖的2～3倍。因此按对待烧结砖砌体结构的温度区段和抗裂措施是远远不够的。按照欧美规范，对黏土砖砌体的控制间距为10～15m，对混凝土砌块和硅酸盐砖砌体一般不应大于6m；国外有关机构规定，无筋砌体的最大控制缝间距为12～18m，配筋砌体的控制缝不超过30m。这远远超过我国砌体规范温度区段的间距。这也是按本规范的温度区段和有关抗裂构造措施不能消除在砌体房屋中裂缝的一个重要原因。控制缝是根据砌体材料的干缩特性，把较长的砌体房屋的墙体划分成若干个较小的区段，使砌体因温度、干缩变形引起的应力或裂缝很小，而达到可以控制的地步，故称控制缝（control joint）。控制缝为单墙设缝，不同我国普遍采用的双墙温度缝。该缝沿墙长方向能自己伸缩，而在墙体出平面则能承受一定的水平力。因此该缝材料还对防水密封有一定要求。关于在房屋纵墙上，按本条规定设缝的理论分析是这样的；房屋墙体刚度变化、高度变化均会引起变形突变，正是裂缝的多发处，而在这些位置设置控制缝就解决了这个问题，但随之提出的问题是，留控制缝后对砌体房屋的整体刚度有何影响，特别是对房屋的抗震影响如何，是个值得关注的问题。控制缝在我国因系新做法，在实施上需结合工程情况设置控制缝和适合的嵌缝材料。
