砌体抗震墙连梁构造设计问题解析

2025-09-30 理论教育版权反馈

【摘要】：配筋混凝土砌块砌体抗震墙的连梁，从施工程序考虑，一般采用凹槽或H形砌块砌筑，砌筑时按要求设置水平构造钢筋，而横向钢筋或箍筋则需砌到楼层高度和达到一定强度后方能在孔中设置。

【规范规定】

《砌体结构设计规范》（GB 50003—2011）

9.4.12 配筋砌块砌体剪力墙中当连梁采用配筋砌块砌体时，连梁应符合下列规定：

1.连梁的截面应符合下列规定：

（1）连梁的高度不应小于两皮砌块的高度和400mm；

（2）连梁应采用H形砌块或凹槽砌块组砌，孔洞应全部浇灌混凝土。

2.连梁的水平钢筋宜符合下列规定：

（1）连梁上、下水平受力钢筋宜对称、通长设置，在灌孔砌体内的锚固长度不宜小于40d和600mm；

（2）连梁水平受力钢筋的含钢率不宜小于0.2%，也不宜大于0.8%。

3.连梁的箍筋应符合下列规定：

（1）箍筋的直径不应小于6mm；

（2）箍筋的间距不宜大于1/2梁高和600mm；

（3）在距支座等于梁高范围内的箍筋间距不应大于1/4梁高，距支座表面第一根箍筋的间距不应大于100mm；

（4）箍筋的面积配筋率不宜小于0.15%；

（5）箍筋宜为封闭式，双肢箍末端弯钩为135°；单肢箍末端的弯钩为180°，或弯90°加12倍箍筋直径的延长段。

9.4.13 配筋砌块砌体柱除应符合本规范第9.4.6条的要求外，尚应符合下列规定：

1.柱截面边长不宜小于400mm，柱高度与截面短边之比不宜大于30；

2.柱的竖向受力钢筋的直径不宜小于12mm，数量不应少于4根，全部竖向受力钢筋的配筋率不宜小于0.2%；(https://www.chuimin.cn)

3.柱中箍筋的设置应根据下列情况确定：

（1）当纵向钢筋的配筋率大于0.25%时，且柱承受的轴向力大于受压承载力设计值的25%时，柱应设箍筋；当配筋率小于等于0.25%时，或柱承受的轴向力小于受压承载力设计值的25%时，柱中可不设置箍筋；

（2）箍筋直径不宜小于6mm；

（3）箍筋的间距不应大于16倍的纵向钢筋直径、48倍箍筋直径及柱截面短边尺寸中较小者；

（4）箍筋应封闭，端部应弯钩或绕纵筋水平弯折90°，弯折段长度不小于10d；

（5）箍筋应设置在灰缝或灌孔混凝土中。

10.5.14 配筋砌块砌体抗震墙连梁的构造，当采用混凝土连梁时，应符合本规范第9.4.12条的规定和现行国家标准《混凝土结构设计规范》（GB 50010—2011）中有关地震区连梁的构造要求；当采用配筋砌块砌体连梁时，除应符合本规范第9.4.13条的规定以外，尚应符合下列规定：

1.连梁上下水平钢筋锚入墙体内的长度，一、二级抗震等级不应小于1.1l_a，三、四级抗震等级不应小于l_a，且不应小于600mm；

2.连梁的箍筋应沿梁长布置，并应符合表4-8的规定：

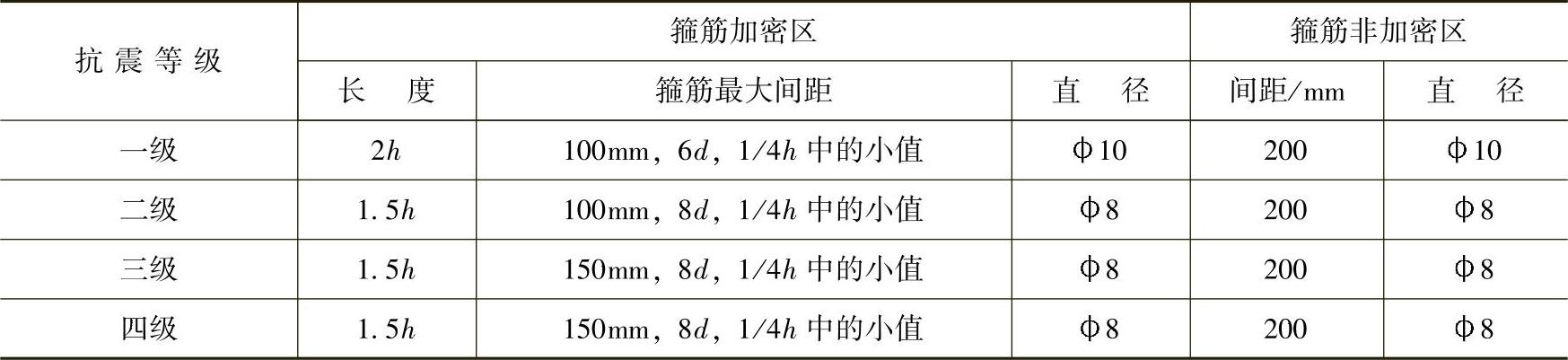

表4-8 连梁箍筋的构造要求

注：h为连梁截面高度；加密区长度不小于600mm。

3.在顶层连梁伸入墙体的钢筋长度范围内，应设置间距不大于200mm的构造箍筋，箍筋直径应与连梁的箍筋直径相同；

4.连梁不宜开洞。当需要开洞时，应在跨中梁高1/3处预埋外径不大于200mm的钢套管，洞口上下的有效高度不应小于1/3梁高，且不应小于200mm，洞口处应配补强钢筋并在洞周边浇筑灌孔混凝土，被洞口削弱的截面应进行受剪承载力验算。

【解析】

配筋混凝土砌块砌体抗震墙的连梁，从施工程序考虑，一般采用凹槽或H形砌块砌筑，砌筑时按要求设置水平构造钢筋，而横向钢筋或箍筋则需砌到楼层高度和达到一定强度后方能在孔中设置。这是和钢筋混凝土抗震墙连梁不同之处。
