钢筋混凝土圈梁纵筋配筋量小于抗震墙水平筋
【摘要】：《砌体结构设计与构造》8.1 砌体房屋的钢筋混凝土圈梁设置应符合表4-6的要求，加强圈梁应符合表4-7要求；砌块砌体房屋的圈梁截面宜符合砌块模数。钢筋混凝土圈梁作为配筋砌块砌体抗震墙的一部分，其强度应和灌孔砌块砌体强度基本一致，相互匹配，其纵筋配筋量不应小于配筋砌块砌体抗震墙水平筋数量，其间距不应大于配筋砌块砌体抗震墙水平筋间距，并宜适当加密。
【规范规定】
《砌体结构设计规范》（GB 50003—2011）
10.5.13 配筋砌块砌体圈梁构造，应符合下列规定：
1.各楼层标高处，每道配筋砌块砌体抗震墙均应设置现浇钢筋混凝土圈梁，圈梁的宽度应为墙厚，其截面高度不宜小于200mm；
2.圈梁混凝土抗压强度不应小于相应灌孔砌块砌体的强度，且不应小于C20；
3.圈梁纵向钢筋直径不应小于墙中水平分布钢筋的直径，且不应小于4φ12；基础圈梁纵筋不应小于4φ12；圈梁及基础圈梁箍筋直径不应小于φ，间距不应大于200mm；当圈梁高度大于300mm时，应沿梁截面高度方向设置腰筋，其间距不应大于200mm，直径不应小于φ10；
4.圈梁底部嵌入墙顶砌块孔洞内，深度不宜小于30mm；圈梁顶部应是毛面。
《砌体结构设计与构造》（12SG620）
8.1 砌体房屋的钢筋混凝土圈梁设置应符合表4-6的要求，加强圈梁应符合表4-7要求；砌块砌体房屋的圈梁截面宜符合砌块模数。

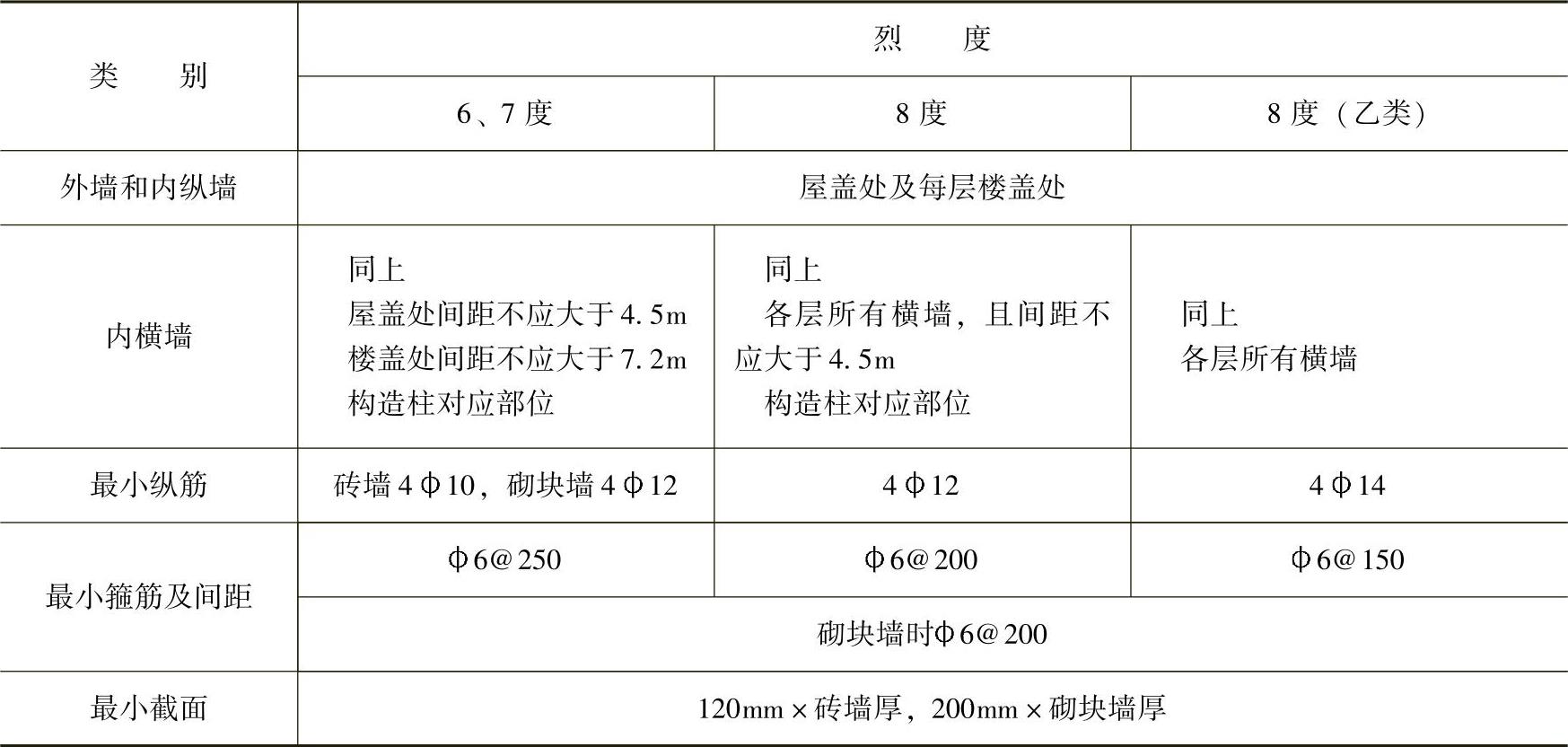

表4-6 砌体房屋圈梁设置和截面配筋要求
注：非抗震设防区房屋的圈梁可参照表中最低要求设置。

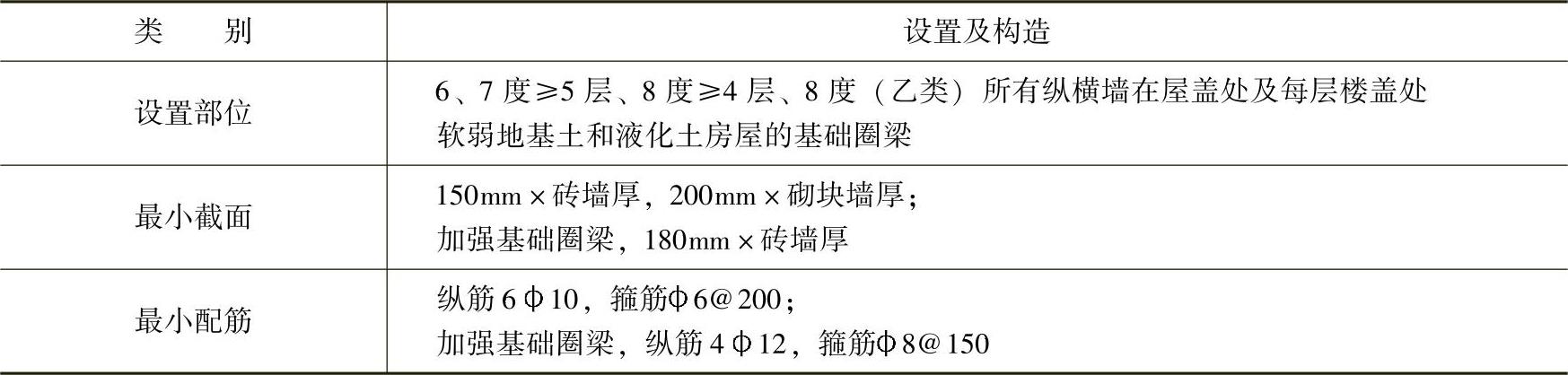

表4-7 加强圈梁的设置和截面配筋要求
【解析】
在配筋砌块砌体抗震墙和楼盖的结合处设置钢筋混凝土圈梁，可进一步增加结构的整体性，同时该圈梁也可作为建筑竖向尺寸调整的手段。钢筋混凝土圈梁作为配筋砌块砌体抗震墙的一部分，其强度应和灌孔砌块砌体强度基本一致，相互匹配，其纵筋配筋量不应小于配筋砌块砌体抗震墙水平筋数量，其间距不应大于配筋砌块砌体抗震墙水平筋间距，并宜适当加密。
