【摘要】：表4-5 配筋砌块砌体抗震墙边缘构件的配筋要求注：1.边缘构件水平箍筋宜采用横筋为双筋的搭接点焊网片形式；2.当抗震等级为二、三级时，边缘构件箍筋应采用HRB400级或RRB400级钢筋；3.表中括号中数字为边缘构件采用混凝土边框柱时的配筋。

【规范规定】

《砌体结构设计规范》（GB 50003—2011）

10.5.10 配筋砌块砌体抗震墙除应符合本规范第9.4.11的规定外，应在底部加强部位和轴压比大于0.4的其他部位的墙肢设置边缘构件。边缘构件的配筋范围：无翼墙端部为3孔配筋；“L”形转角节点为3孔配筋；“T”形转角节点为4孔配筋；边缘构件范围内应设置水平箍筋；配筋砌块砌体抗震墙边缘构件的配筋应符合表4-5的要求。

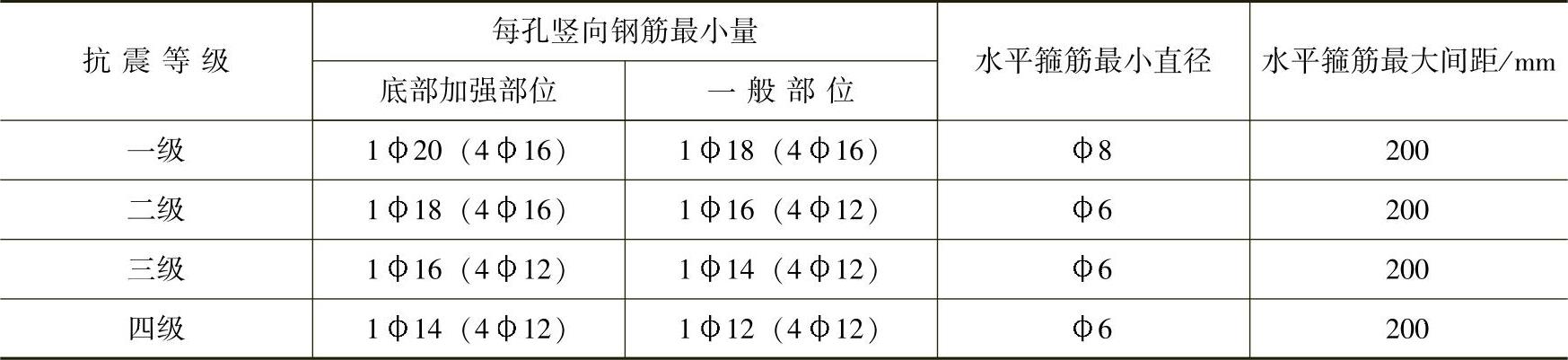

表4-5 配筋砌块砌体抗震墙边缘构件的配筋要求

注：1.边缘构件水平箍筋宜采用横筋为双筋的搭接点焊网片形式；

2.当抗震等级为二、三级时，边缘构件箍筋应采用HRB400级或RRB400级钢筋；

3.表中括号中数字为边缘构件采用混凝土边框柱时的配筋。

【解析】

在配筋砌块砌体抗震墙端部设置水平箍筋是为了提高对砌体的约束作用及墙端部混凝土的极限压应变，提高墙体的延性。根据工程经验，水平箍筋放置于砌体灰缝中，受灰缝高度限制（一般灰缝高度为10mm），水平箍筋直径不小于6mm，且不应大于8mm比较合适；当箍筋直径较大时，将难以保证砌体结构灰缝的砌筑质量，会影响配筋砌块砌体强度；灰缝过厚则会给现场施工和施工验收带来困难，也会影响砌体的强度。

在配筋砌块砌体抗震墙结构中，边缘构件无论是在提高墙体强度和变形能力方面的作用都非常明显，因此参照混凝土抗震墙结构边缘构件设置的要求，结合配筋砌块砌体抗震墙的特点，对边缘构件的配筋作出了要求。

通过试点工程，这种约束区的最小配筋率有相当的覆盖面。这种含钢率也考虑能在约120mm×120mm孔洞中放得下：对含钢率为0.4%、0.6%、0.8%，相应的钢筋直径为3φ14、3φ18、3φ20，而约束箍筋的间距只能在砌块灰缝或带凹槽的系梁块中设置，其间距只能最小为200mm。对更大的钢筋直径并考虑到钢筋在孔洞中的接头和墙体中水平钢筋，很容易造成浇灌混凝土的困难。当采用290mm厚的混凝土空心砌块时，这个问题就可解决了，但这种砌块的重量过大，施工砌筑有一定难度，故我国目前的砌块系列也在190mm范围以内。另外，考虑到更大的适应性，增加了混凝土柱作边缘构件的方案。
