配筋砌块砌体柱配筋率大于0.25%时的问题解析

2023-09-17 理论教育版权反馈

【摘要】：《砌体结构设计规范》9.4.6 配筋砌块砌体剪力墙、连梁的砌体材料强度等级应符合下列规定：1.砌块不应低于MU10；2.砌筑砂浆不应低于Mb7.5；3.灌孔混凝土不应低于Cb20。采用配筋混凝土砌块砌体柱或壁柱，当轴向荷载较小时，可仅在孔洞配置竖向钢筋，而不需配置箍筋，具有施工方便、节省模板，在国外应用很普遍；而当荷载较大时，则按照钢筋混凝土柱类似的方式设置构造箍筋。

【规范规定】

《砌体结构设计规范》（GB 50003—2011）

9.4.6 配筋砌块砌体剪力墙、连梁的砌体材料强度等级应符合下列规定：

1.砌块不应低于MU10；

2.砌筑砂浆不应低于Mb7.5；

3.灌孔混凝土不应低于Cb20。

注：对安全等级为一级或设计使用年限大于50a的配筋砌块砌体房屋，所用材料的最低强度等级应至少提高一级。

9.4.13 配筋砌块砌体柱（图4-2）除应符合本规范第9.4.6条的要求外，尚应符合下列规定：

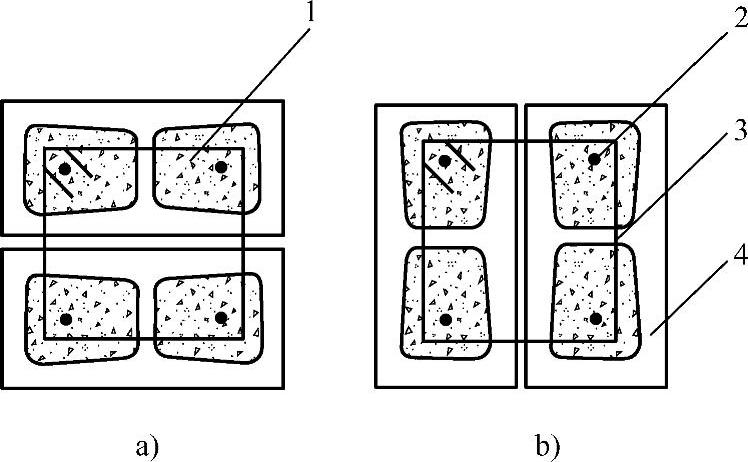

图4-2 配筋砌块砌体柱截面示意

a）下皮 b）上皮

1—灌孔混凝± 2—钢筋 3—箍筋 4—砌块

1.柱截面边长不宜小于400mm，柱高度与截面短边之比不宜大于30；

2.柱的竖向受力钢筋的直径不宜小于12mm，数量不应少于4根，全部竖向受力钢筋的配筋率不宜小于0.2%；

3.柱中箍筋的设置应根据下列情况确定：

（1）当纵向钢筋的配筋率大于0.25%，且柱承受的轴向力大于受压承载力设计值的25%时，柱应设箍筋；当配筋率小于等于0.25%时，或柱承受的轴向力小于受压承载力设计值的25%时，柱中可不设置箍筋；

（2）箍筋直径不宜小于6mm；

（3）箍筋的间距不应大于16倍的纵向钢筋直径、48倍箍筋直径及柱截面短边尺寸中较小者；

（4）箍筋应封闭，端部应弯钩或绕纵筋水平弯折90°，弯折段长度不小于10d；

（5）箍筋应设置在灰缝或灌孔混凝土中。

【解析】

采用配筋混凝土砌块砌体柱或壁柱，当轴向荷载较小时，可仅在孔洞配置竖向钢筋，而不需配置箍筋，具有施工方便、节省模板，在国外应用很普遍；而当荷载较大时，则按照钢筋混凝土柱类似的方式设置构造箍筋。从其构造规定看，这种柱是预制装配整体式钢筋混凝土柱，适用于荷载不太大砌块墙（柱）的建筑，尤其是清水墙砌块建筑。
