砌体结构设计常见问题：构件翼缘计算宽度偏小

2023-09-17 理论教育版权反馈

【摘要】：图4-1 T形截面偏心受压构件正截面承载力计算简图表4-2 T形、L形、工形截面偏心受压构件翼缘计算宽度b′f受弯构件的计算理论规定，受压区高度必须大于2倍保护层厚；受压区又薄又宽的受压翼缘，其局部稳定毫无保障，所以用公式限制计算宽度。

【规范规定】

《砌体结构设计规范》（GB 50003—2011）

9.2.5 T形、L形、工形截面偏心受压构件，当翼缘和腹板的相交处采用错缝搭接砌筑和同时设置中距不大于1.2m的水平配筋带（截面高度大于等于60mm，钢筋不少于2ϕ12）时，可考虑翼缘的共同工作，翼缘的计算宽度应按表4-2中的最小值采用，其正截面受压承载力应按下列规定计算（图4-1）：

1.当受压区高度χ小于或等于h′_f时，应按宽度为b′_f的矩形截面计算；

2.当受压区高度χ大于h′_f时，则应考虑腹板的受压作用，应按下列公式计算：

（1）当为大偏心受压时，

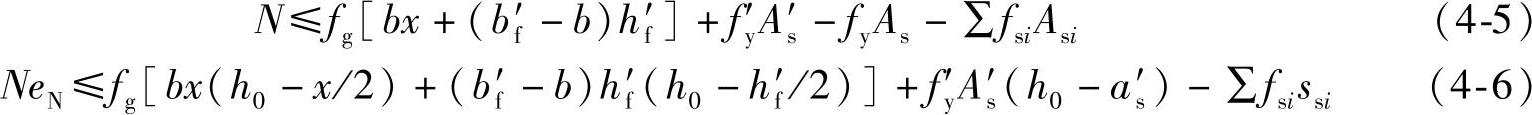

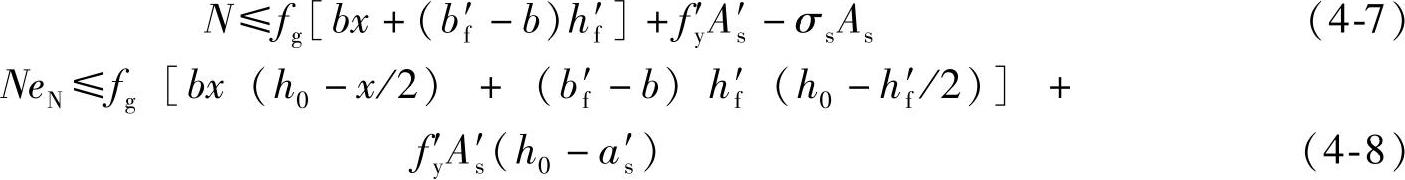

（2）当为小偏心受压时，

式中 b′_f——T形、L形、工形截面受压区的翼缘计算宽度；

h′_f——T形、L形、工形截面受压区的翼缘厚度。

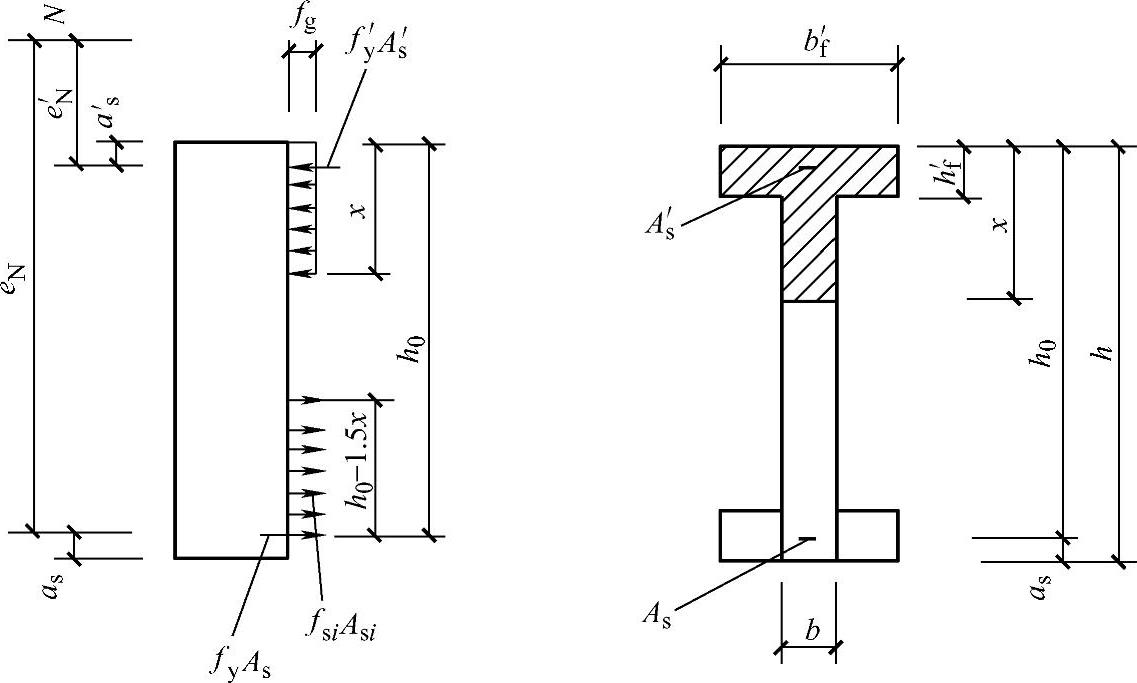

图4-1 T形截面偏心受压构件正截面承载力计算简图

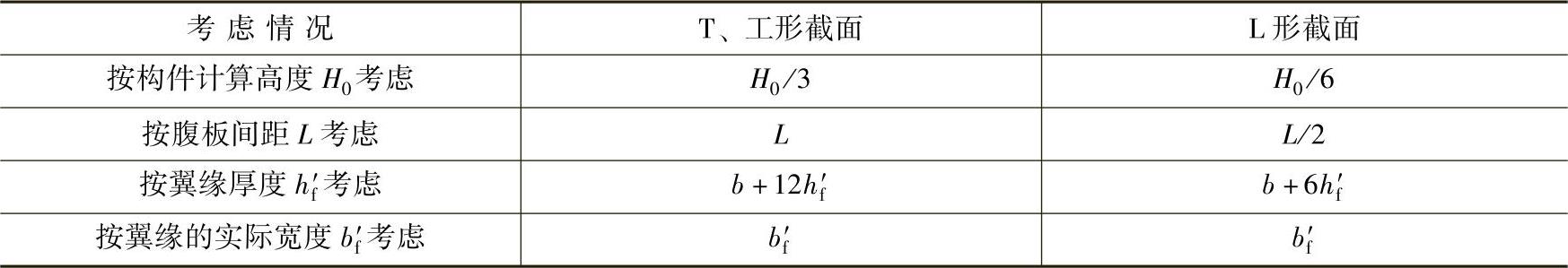

表4-2 T形、L形、工形截面偏心受压构件翼缘计算宽度b′_f

【解析】

受弯构件的计算理论规定，受压区高度必须大于2倍保护层厚；受压区又薄又宽的受压翼缘，其局部稳定毫无保障，所以用公式限制计算宽度。对钢筋混凝土结构，翼墙和腹板是由整浇的钢筋混凝土进行连接的；对配筋砌块砌体，翼墙和腹板是通过在交接处块体的相互咬砌、连接钢筋（或连接铁件），或配筋带进行连接的，通过这些连接构造，以保证承受腹板和翼墙共同工作时产生的剪力。
