大众/奥迪汽车电路图|构造检修及案例分析
【摘要】：下面以桑塔纳3000型轿车的刮水器系统控制电路为例进行分析，如图8-18所示。3）当刮水器处于间歇档位时，电源由点火开关控制线X送入→熔丝S11→配电盒B插座9号端子→刮水器开关E22→刮水器开关E22（J端子）→配电盒A插座图8-18 桑塔纳3000型轿车刮水器系统控制电路12号端子→刮水器继电器J31→刮水器继电器J31内部控制电路→刮水器继电器J31→搭铁→蓄电池负极。图8-19 奔驰汽车空气干燥器、制动信号及高低档指示系统电路
下面以桑塔纳3000型轿车的刮水器系统控制电路为例进行分析，如图8-18所示。工作过程分析如下。
1）当刮水器处于慢速档位时，电源由蓄电池正极→点火开关控制线X送入→熔丝S11（15A）→配电盒B插座9号端子→刮水器开关E22（53a端子）→刮水器开关E22（53端子）→配电盒A插座2号端子→刮水器继电器J31（6/53 S端子）→刮水器继电器J31（2/53 M端子）→配电盒D插座12号端子→刮水器电动机V（4/53端子）→刮水器电动机V（5/31端子）→搭铁→蓄电池负极。
2）当刮水器处于快速档位时，电源由蓄电池正极→点火开关控制线X送入→熔丝S11（15A）→配电盒B插座9号端子→刮水器开关E22（53a端子）→刮水器开关E22（53b端子）→配电盒A插座5号端子→配电盒D插座9号端子→刮水器电动机V（2/53b端子）→刮水器电动机V（5/31端子）→搭铁→蓄电池负极。
3）当刮水器处于间歇档位时，电源由点火开关控制线X送入→熔丝S11（15A）→配电盒B插座9号端子→刮水器开关E22（53a端子）→刮水器开关E22（J端子）→配电盒A插座

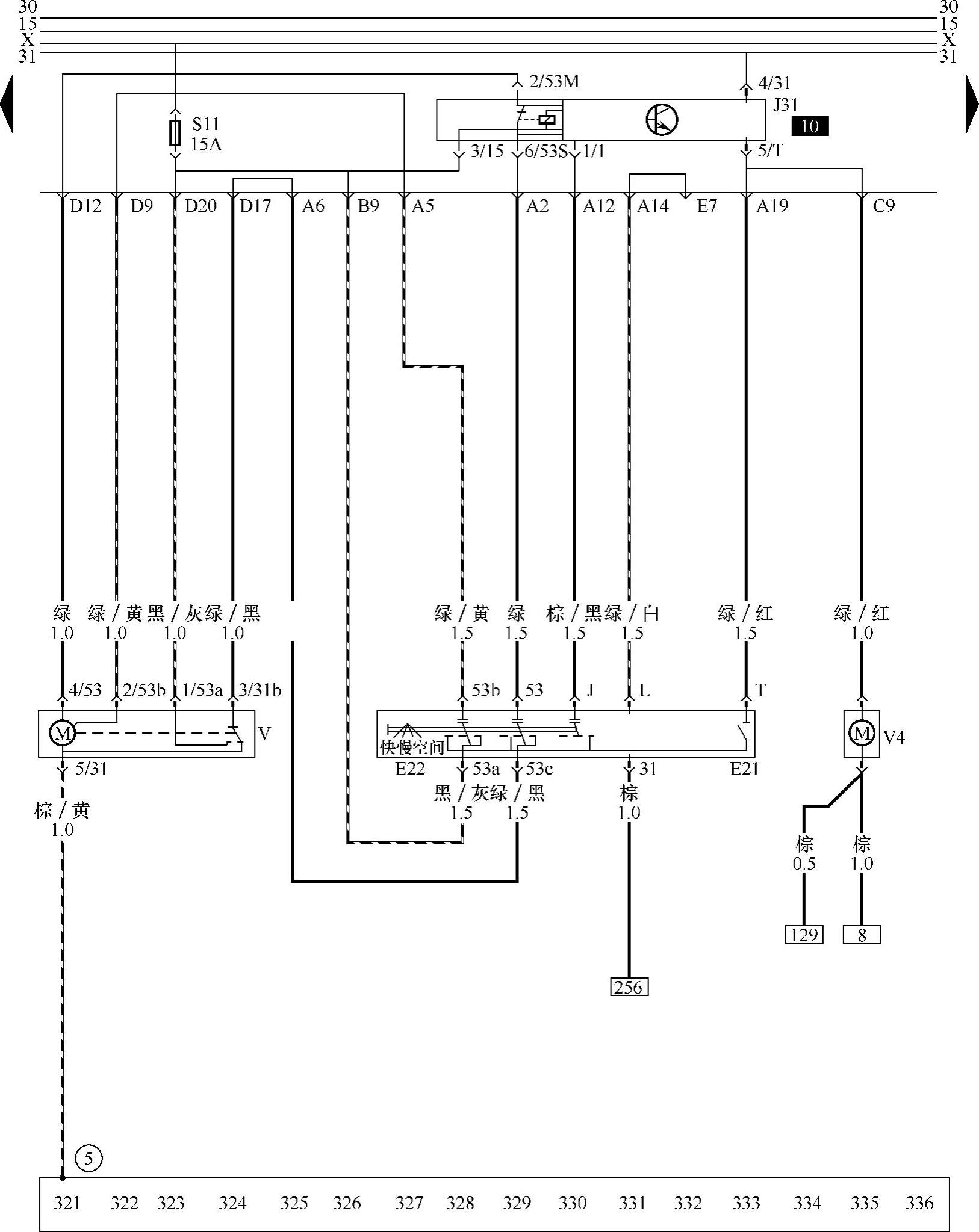

图8-18 桑塔纳3000型轿车刮水器系统控制电路
12号端子→刮水器继电器J31（1/1端子）→刮水器继电器J31内部控制电路→刮水器继电器J31（4/31端子）→搭铁→蓄电池负极。此时，刮水器继电器被触发。电源由点火开关控制线X送入→熔丝S11（15A）→刮水器继电器J31（3/15端子）→刮水器继电器J31间歇闭合的触点→刮水器继电器J31（2/53M端子）→配电盒D插座12号端子→刮水器电动机V（4/53端子）→刮水器电动机V（5/31端子）→搭铁→蓄电池负极。
4）当刮水器开关打到停止档位而刮水片未停止在前风窗玻璃时，电源由蓄电池正极→点火开关控制线X送入→熔丝S11（15A）→配电盒D插座20号端子→刮水器电动机V（I/53a）→刮水器电动机V（3/31b）→配电盒D插座17号端子→配电盒A插座6号端子→刮水器开关E22（53e）→刮水器开关E22（53端子）→配电盒A插座2号端子→刮水器继电器J31（6/53S端子）→刮水器继电器J31（2/53M端子）→配电盒D插座12号端子→刮水器电动机V（4/53端子）→刮水器电动机V（5/31端子）→搭铁→蓄电池负极。刮水器继续工作，直到刮水片摆到前风窗玻璃下角（刮水器电动机内部触点断开）才能停止工作。
5）洗涤控制。按下洗涤开关E21，电源由蓄电池正极→点火开关控制线X送入→熔丝S11（15A）→配电盒B插座9号端子→刮水器开关E22（53a端子）→洗涤开关E21（T端子）→配电盒A插座19号端子→配电盒C插座9号端子→洗涤泵V4→搭铁→蓄电池负极。同时由于刮水器继电器J31（5/T端子）被接通电源而工作，即刮水器间歇档投入工作，工作电路如前所述。
