汽车电路图主要用于表达各电器系统的工作原理及电器间的连接关系。汽车电路图主要有以下几种。

1.线路图

线路图是表达汽车电路的一种传统方法，是将汽车电器设备在汽车上的实际位置用线条从电源到开关至搭铁一一连接起来所构成的电路图。图8-1为日产柴油货车线路图。

线路图的优点是表达了各电器在车上的大致布局，各电器以实物轮廓图表示，导线分布大体上与车上的实际位置走向相同。这种图形重在表达整车的电器及线路连接，对于反映各电器系统的工作原理，分析故障产生的原因帮助不大。随着汽车电路的日趋复杂，这类电路图已变得越来越不实用，目前，进口车型、国产引进车型中已鲜有此类图。

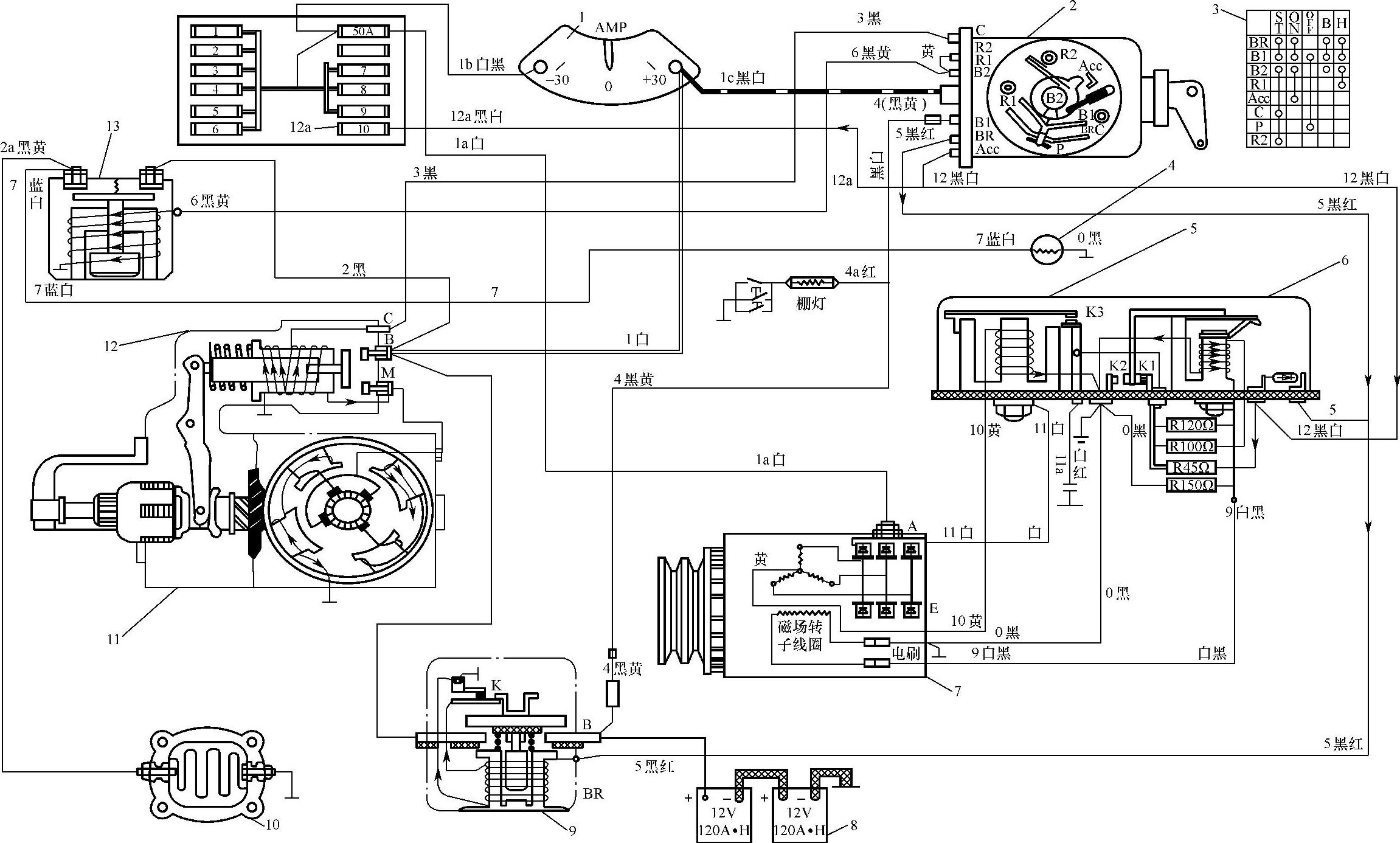

图8-1 日产柴油货车电源系统起动系统线路图

l—电流表 2—起动开关 3—起动开关位置 4—预热指尔灯 5—磁场继电器 6—电压渊节器 7—发电机 8—蓄电池 9—蓄电池开关 10—空气预热器 11—起动机 12—起动开关 13—电磁预热开关

2.电路原理图

汽车电路原理图是用简明的图形符号按电路原理将电器系统由上到下合理连接起来，并将各个子系统分布排列的电路图。这类图以表达汽车电路的工作原理和相互连接控制关系为重点，不讲究电器设备的形状、位置和导线的实际走向等情况，对线路图做了高度的简化，是分析电器系统工作原理以及维修电器系统最基本、最实用的资料。

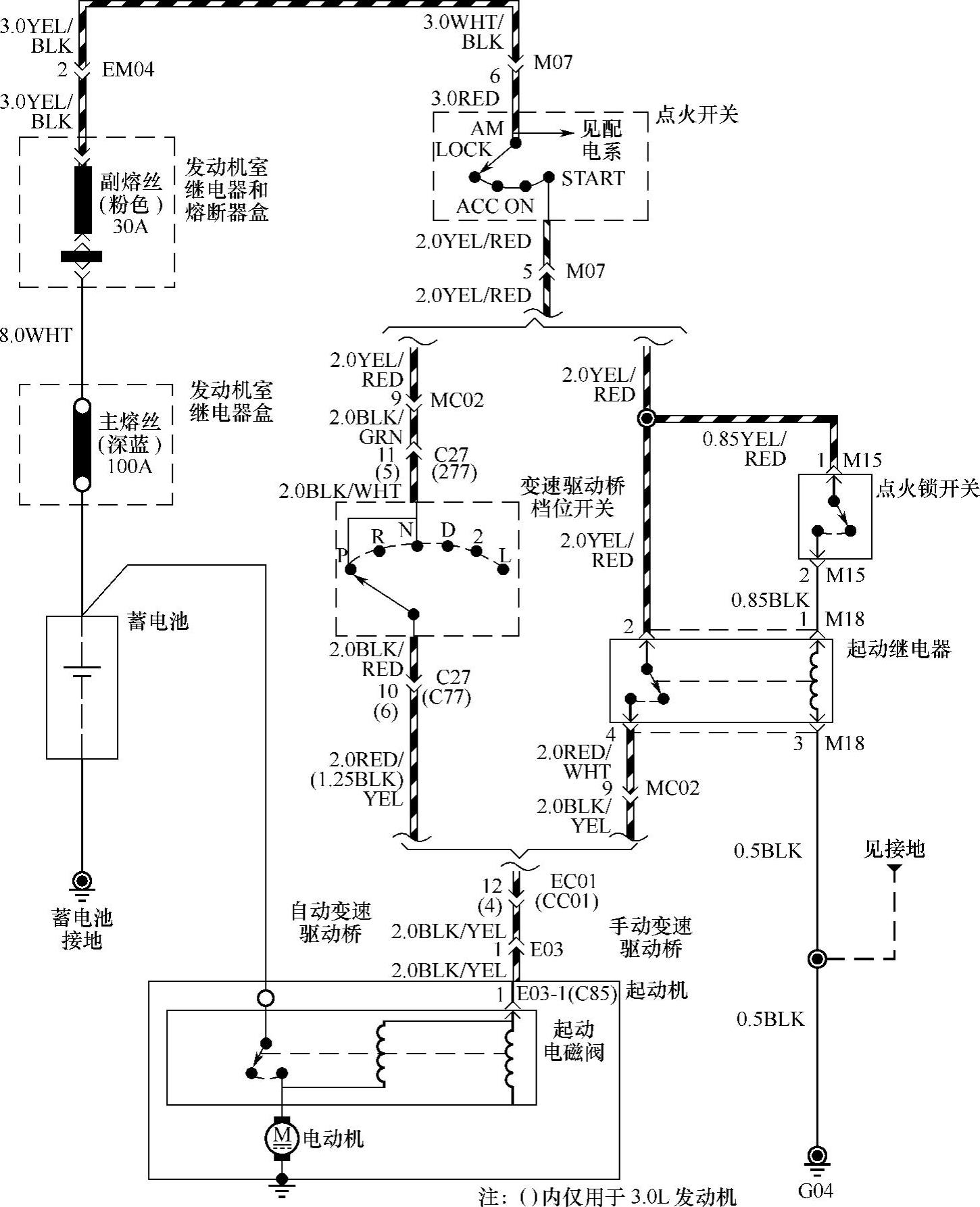

电路原理图重点表达各电器系统电路工作原理，既可以是全车电路原理图，也可以是各系统电路原理图，图8-2所示为起动系统电路原理图。

图8-2 起动系统电路原理

电路原理图可以分为：

1）汽车传统（开关/继电器）控制电路原理图，如图8-3所示。

2）汽车电子控制电路原理图，如图8-4所示。

3）汽车开关内部位置—电气连接关系图（点火开关、组合开关、限位开关等的内部端子电气连接关系到电气设备的操作关系，对电路状态分析非常重要），如图8-5所示。

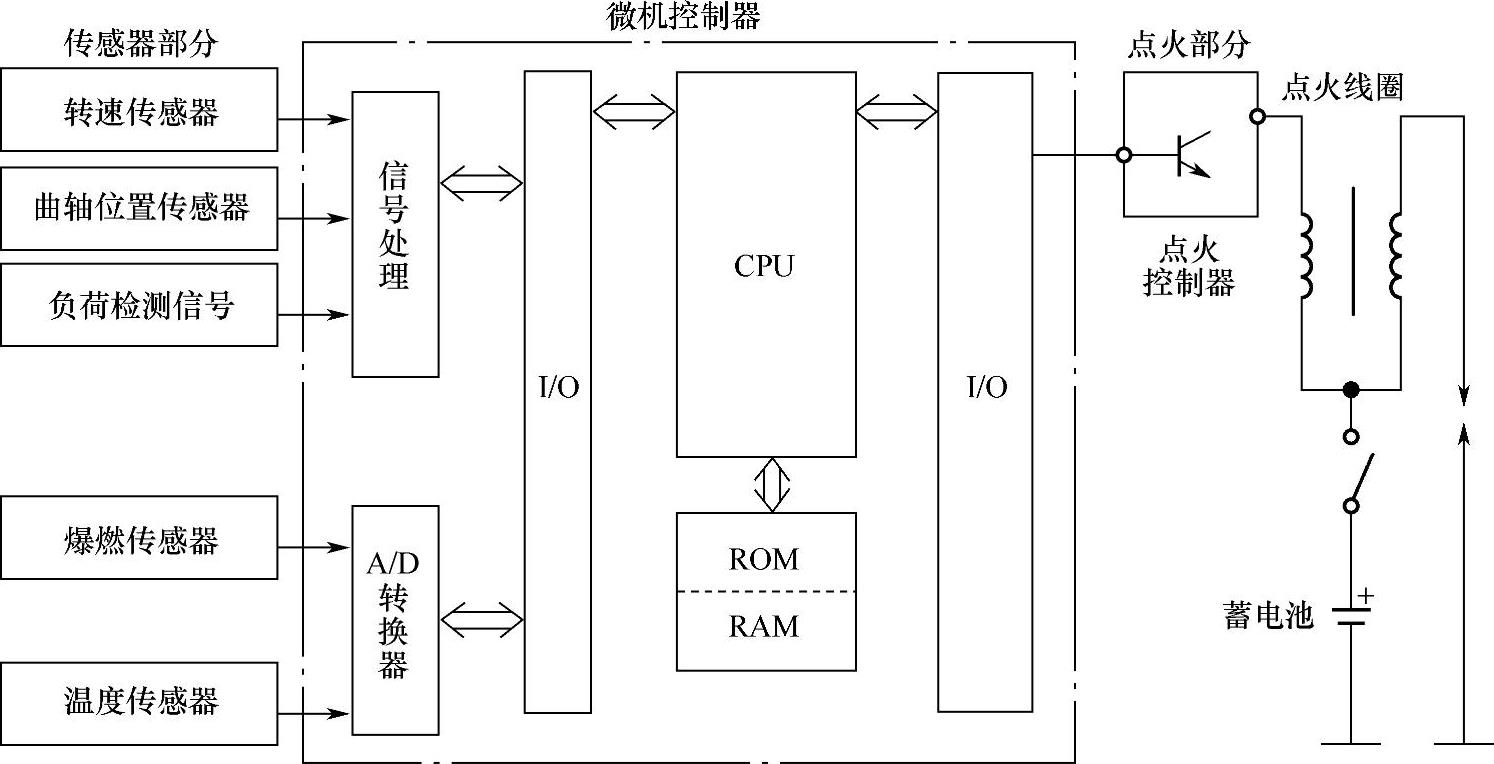

4）汽车电路原理方框图（是为说明电路工作原理服务的，但不够具体），如图8-6所示。

汽车电路原理方框图是把一个完整电路划分为若干部分，各个部分用方框表示，每一方框再用文字或符号说明功能，各方框之间用线条连接起来，用以表明各部分的相互关系。

全车电路原理图的优点是电路连接关系简单明了、图面清洗、通俗易懂，适用于熟悉电器系统结构特点和工作原理的人员阅读，以便迅速分析排除电气设备故障。

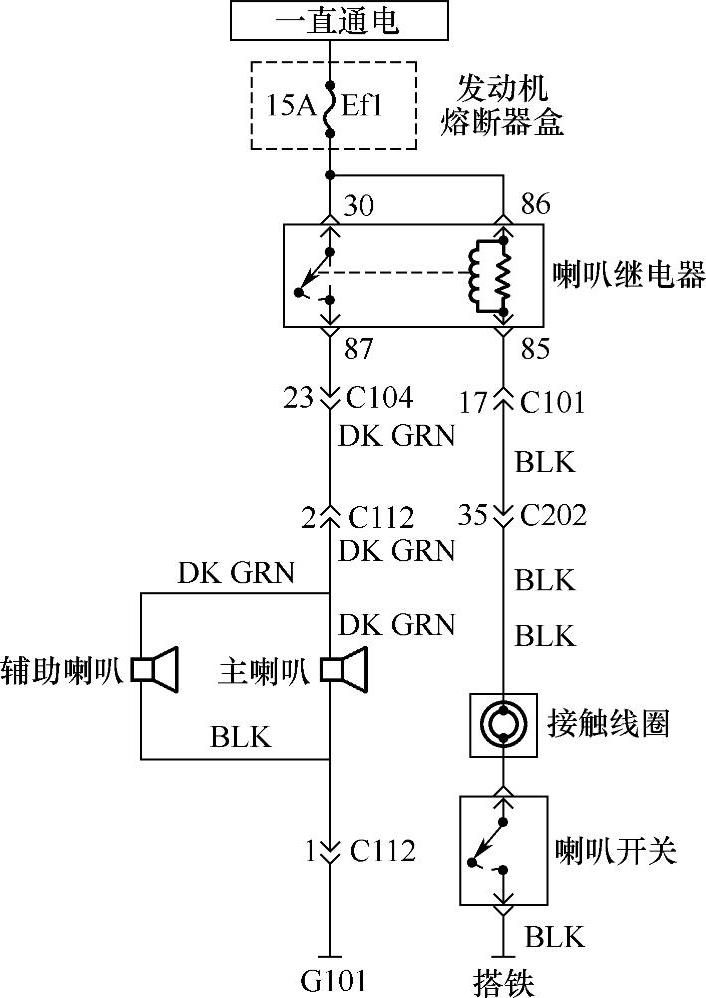

图8-3 广州本田雅阁喇叭控制电路

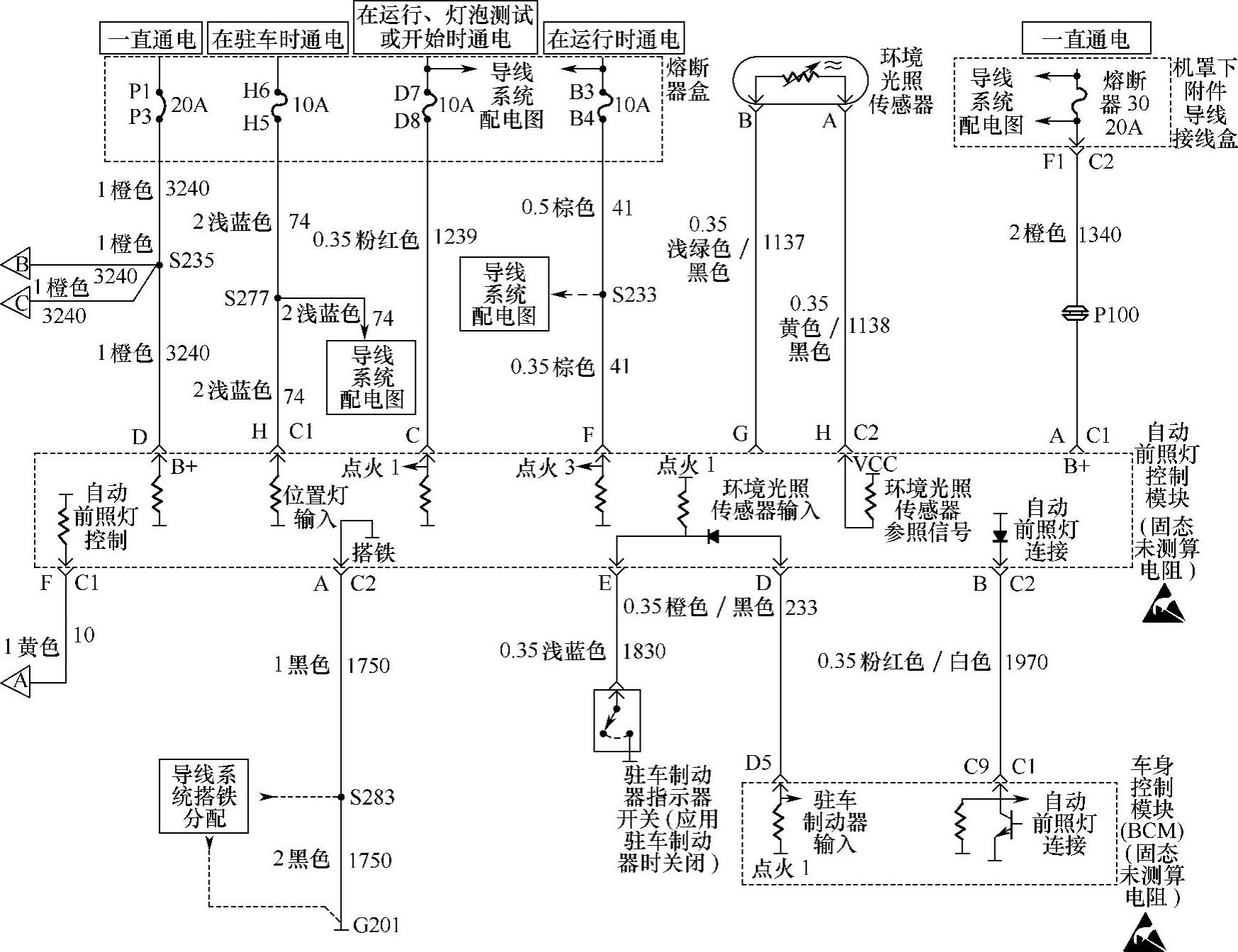

图8-4 别克轿车前照灯控制电路原理图

3.电路定位图

电路定位图用于指示各电器及导线的具体位置，如图8-7所示。电路定位图一般采用绘制的立体图或实物照片的形式，能直观清晰地反映电器在车上的实际位置，具有很高的实用价值。

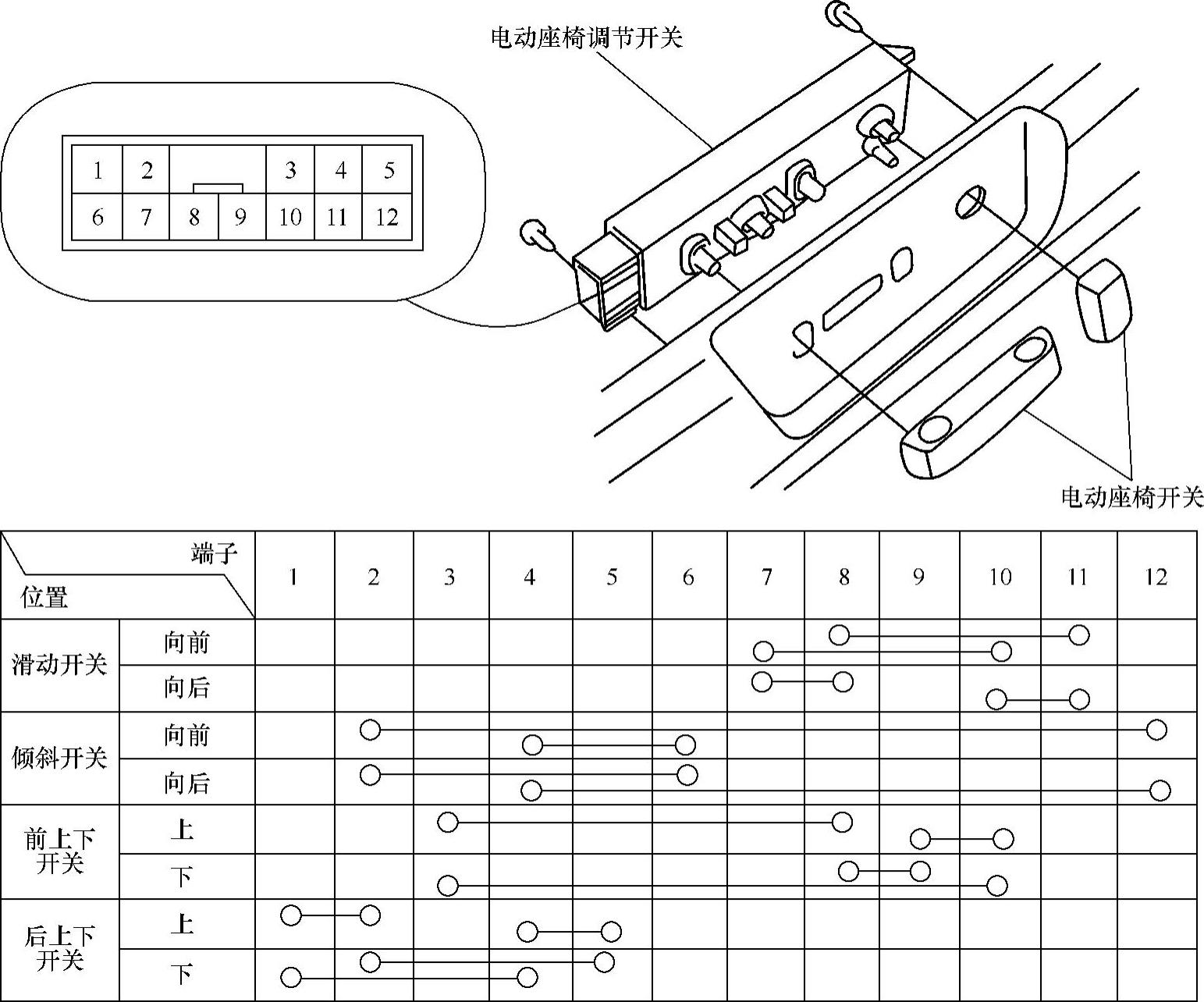

图8-5 广本雅阁电动座椅开关电气连接关系图

图8-6 汽车电路原理方框图

在某些车型中，电路定位图可以分为：

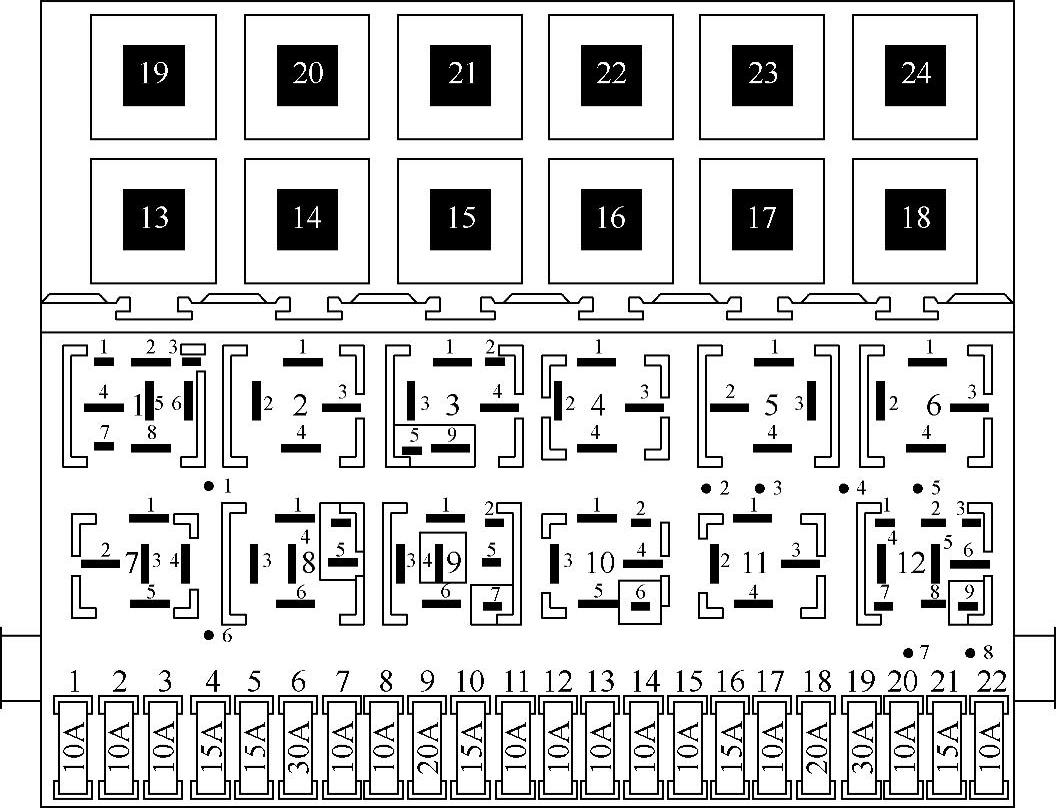

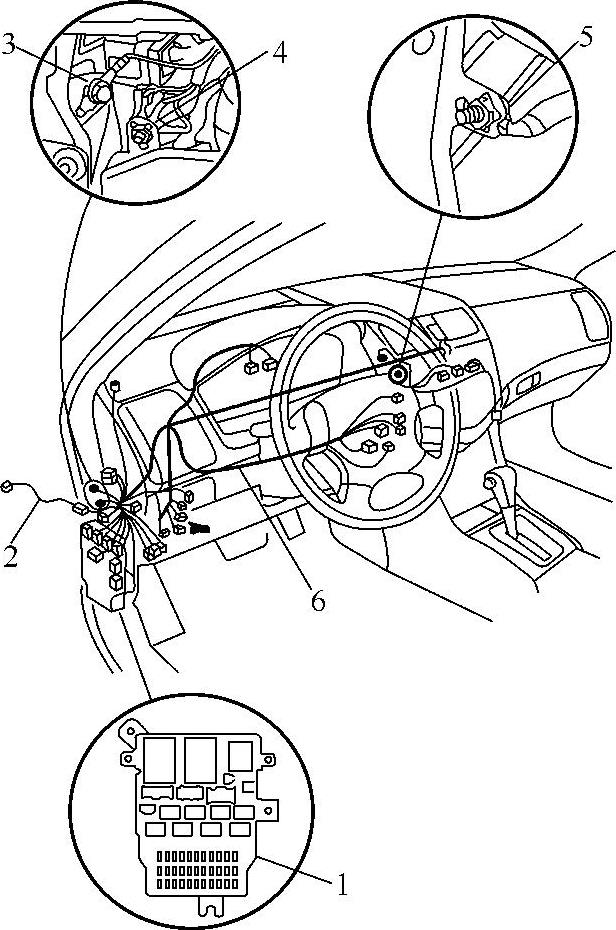

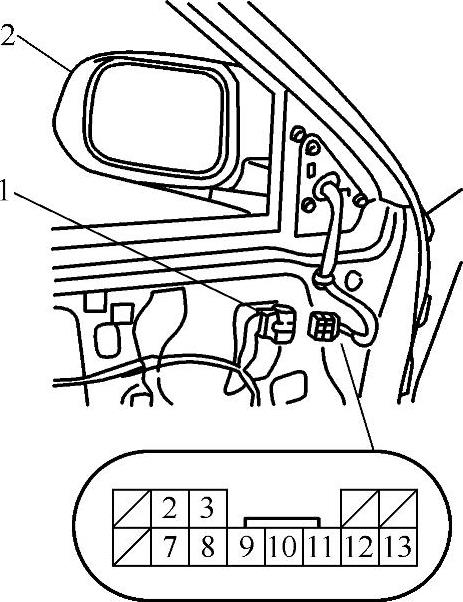

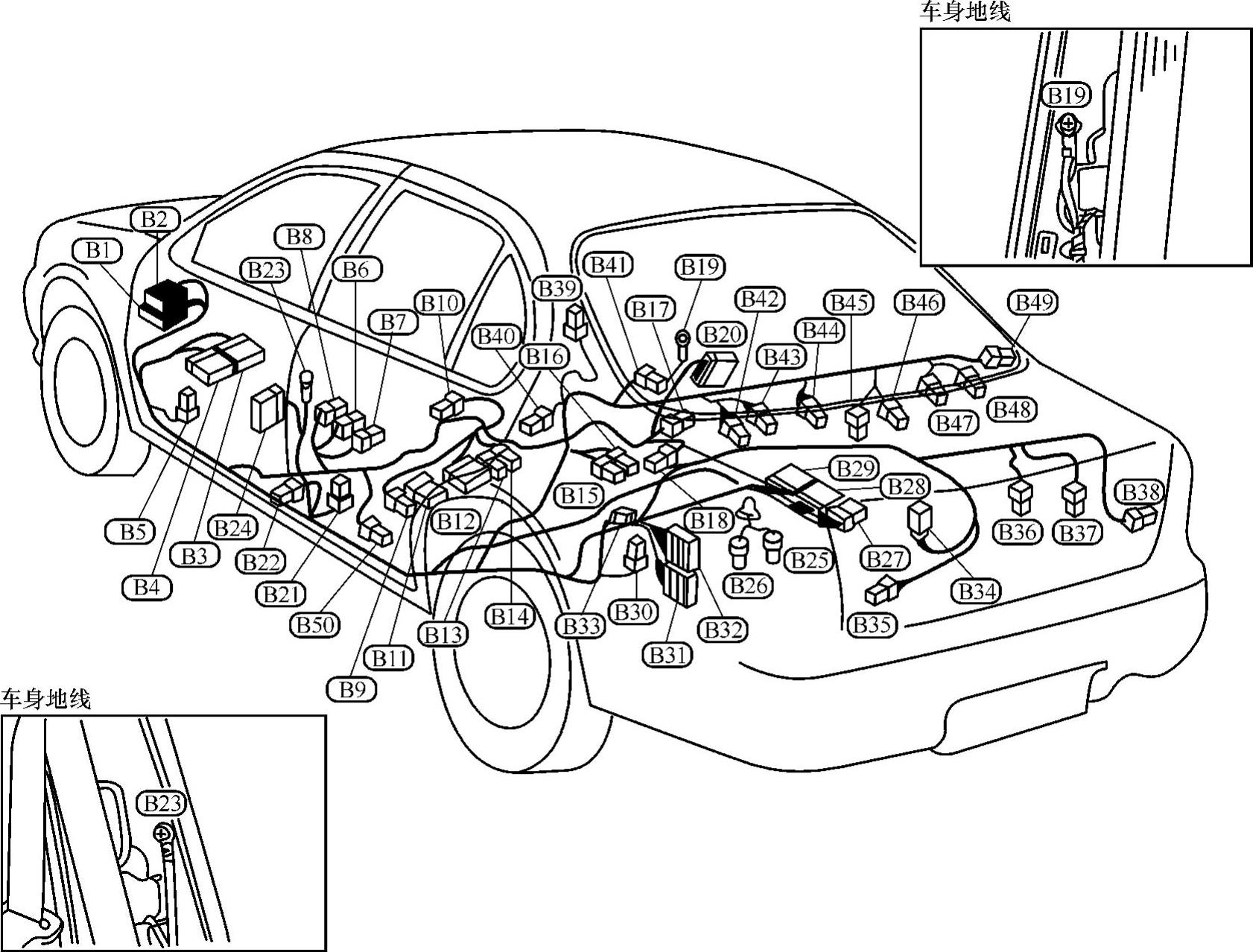

1）汽车电器定位图（确定各电器元件、插接器、接线盒、搭铁点、铰接点及诊断座等的分布位置）如图8-8所示。

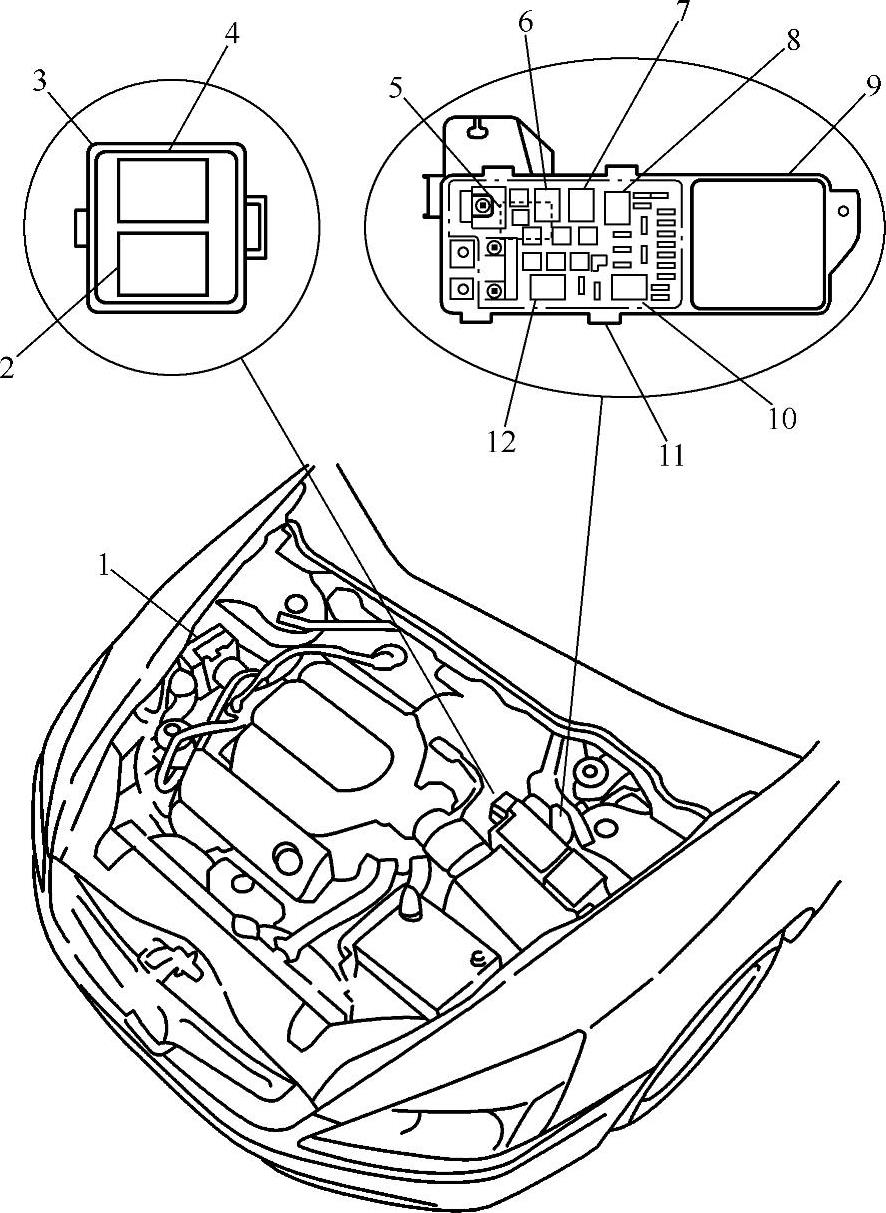

图8-7 电路定位图

1—TCS控制装置调制器 2—前雾灯继电器（CH、KQ、KZ、HE和KU模式；导线颜色：BLU、YEL、YELandBLU/BLK） 3—多继电器盒 4—风扇控制继电器（导线颜色：WHT/RED、BLK、GRH、BLU/BLKandBLU/YEL） 5—ELD装置 6—鼓风机电动机继电器 7—A/C压缩机离合器继电器 8—后车窗除雾器继电器 9—继电器控制模块（固定在发动机盖下熔断器/继电器盒中） 10—散热器风扇继电器 11—发动机盖下熔断器/继电器盒 12—冷凝器风扇继电器
