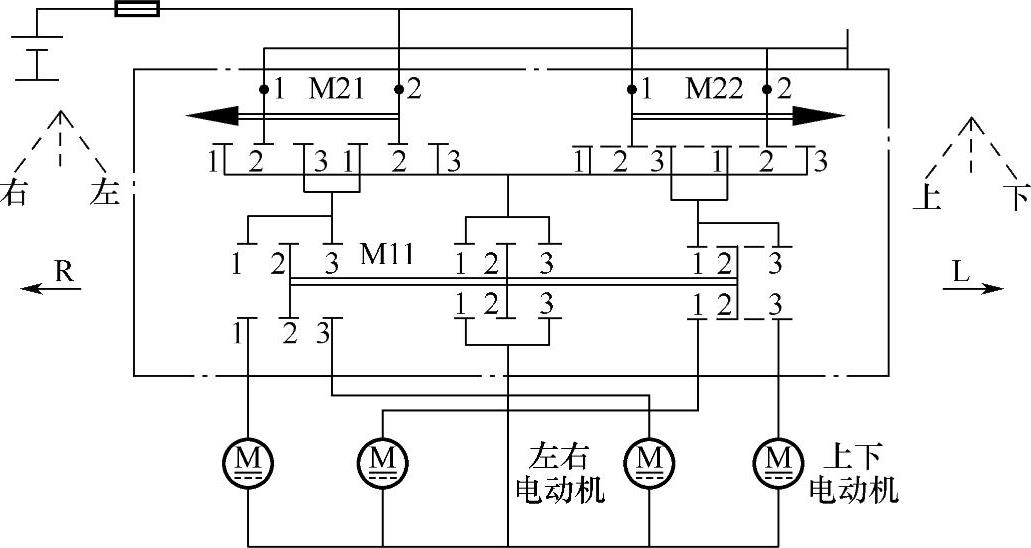

桑塔纳2000轿车电动后视镜控制电路如图7-43所示。M11为左或右选择开关,M21为左右调整开关,M22为上下调整开关,其电路分析如下:
图7-43 桑塔纳2000轿车电动后视镜控制电路
(1)调整左侧后视镜左转 首先将左右选择开关(M11)调至“L”,然后再按调整开关(M21)“L”。电流由蓄电池正极→点火开关→熔丝→M21接线柱2(上)→3(右)→M11(图7-43中间)3(上)→M11(图7-43中间)3(下)→左侧左右电动机→M11(图7-43左)3(下)→M11(图7-43左)3(上)M21(中间)3→M21(上)1→搭铁→蓄电池负极,形成电流回路,使得左侧镜面左转动。
(2)调整左侧后视镜右转 首先将左右选择开关(M11)调至“L”,然后再按调整开关(M21)“R”。电流由蓄电池正极→点火开关→熔丝→M21接线柱2(上)→1(左)→M11(图7-43左)3(上)→M11(图7-43左)3(下)→左侧左右电动机→M11(图7-43中)3(下)→M11(图7-43中)3(上)→M21(图7-43左)1→M21(上)1→搭铁→蓄电池负极,形成电流回路,使得左侧镜面右转动。
(3)调整左侧后视镜上转 首先将左右选择开关(M11)调至“L”,然后再按调整开关(M22)“上”。电流由蓄电池正极→点火开关→熔丝→M22接线柱1(上)→1(右)→M11(图7-43中)3(上)→M11(图7-43中)3(下)→左侧上下电动机→M11(图7-43右)3(下)→M11(图7-43右)3(上)→M22(图7-43右)1→M22(图7-43右)2→搭铁→蓄电池负极,形成电流回路,使得左侧镜面上转动。
(4)调整左侧后视镜下转 首先将左右选择开关(M11)调至“L”,然后再按调整开关(M22)“下”。电流由蓄电池正极→点火开关→熔丝→M22接线柱1(上)→3(右)→M11(图7-43右)3(上)→M11(图7-43右)3(下)→左侧上下电动机→M11(图7-43中)3(下)→M11(图7-43中)3(上)→M22(图7-43右)3→M22(图7-43右)2→搭铁→蓄电池负极,形成电流回路,使得左侧镜面下转动。
右侧后视镜的调整与左侧后视镜的调整方法相同,只要将左右选择开关(M11)调至“R”即可。
