电动车窗和电动天窗电路分析

2023-09-17 理论教育版权反馈

【摘要】：主继电器触点闭合，给电动车窗控制电路提供电源，同时，电源指示灯亮。如图7-41所示为典型的双绕组串励式直流电动机电动车窗控制电路，其基本原理是通过控制开关控制直流电动机内两个绕向相反的磁场绕组的电流，产生相反方向的磁场，使电动机的运转方向改变，从而使得玻璃上升或下降。

1.电动车窗的电路分析

图7-40所示为LS400轿车电动车窗控制系统电路图，它是采用永磁式直流电动机来驱动车窗玻璃升降。其基本原理是：通过控制开关改变直流电动机的电流方向，以达到改变电动机的运转方向，从而使得玻璃上升或下降。

1）点火开关闭合，电流由蓄电池正极→熔丝→点火开关→主继电器磁化线圈→搭铁→蓄电池负极。主继电器触点闭合，给电动车窗控制电路提供电源，同时，电源指示灯亮。

2）总开关（即图7-40中主开关）断开，除驾驶侧之外，其他车窗玻璃驱动电动机的搭铁线均被切断，驾驶侧由对应的分开关控制。如驾驶侧车窗玻璃上升时，电流由蓄电池正极→熔丝→断路器→主继电器触点→“9”接柱→驾驶侧控制开关“升”→“10”接柱→驾驶侧电动机→“4”接柱→蓄电池负极，完成上升动作。此外，驾驶侧车窗玻璃在下降的同时也可受触点式开关电路的点动控制。

3）当总开关闭合时，驾驶人对其他车窗玻璃的控制。如驾驶人按下主开关相应的后座左侧门窗上升开关时，电流由蓄电池正极→熔丝→断路器→主继电器→主开关后座左侧开关“升”→后座左侧开关→电动机→断路器→后座左侧开关→主开关后座左侧开关“降”→窗锁开关→搭铁→蓄电池负极，使得门窗上升。

4）当总开关闭合时，乘客对相应车窗玻璃的控制。如乘客按下分开关相应的后座左侧车窗上升开关时，电流由蓄电池正极→熔丝→断路器→主继电器→后座左侧开关“升”→断路器→电动机→后座左侧主开关→窗锁开关→搭铁→蓄电池负极，使得门窗上升。

5）其他门窗的升降操纵与上述操纵方法相同。

如图7-41所示为典型的双绕组串励式直流电动机电动车窗控制电路，其基本原理是通过控制开关控制直流电动机内两个绕向相反的磁场绕组的电流，产生相反方向的磁场，使电动机的运转方向改变，从而使得玻璃上升或下降。电路分析与永磁式直流电动机电动车窗相同。

2.电动天窗的电路分析

电动天窗的控制电路如图7-42所示。

1）天窗打开：接通点火开关并将天窗开关调至“OPEN”位置时，信号从天窗开关送到天窗继电器，此时天窗限位开关No.2接通，继电器进行工作，电动机转动，天窗打开。

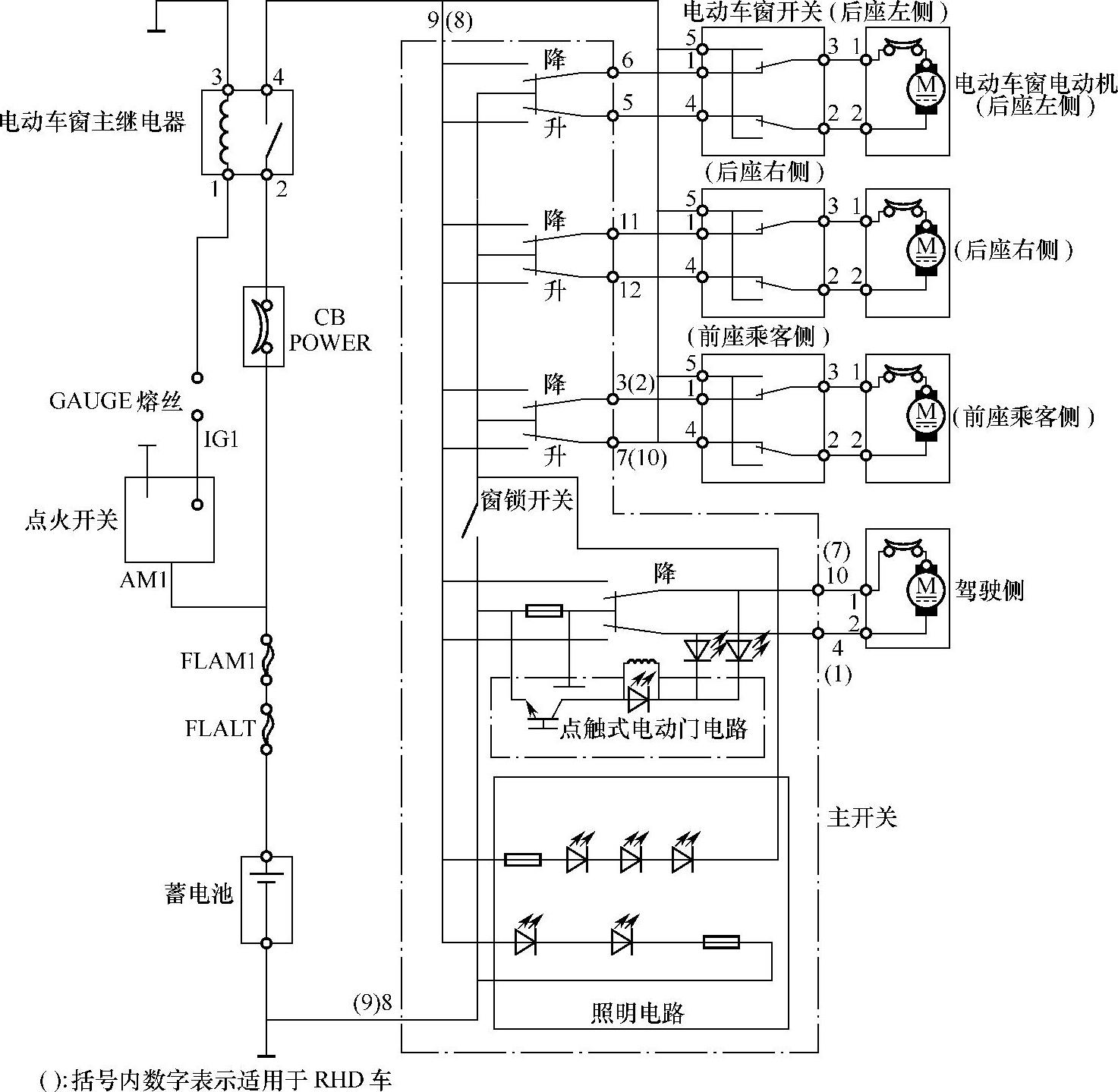

图7-40 LS400轿车电动车窗控制系统线路图

图7-41 双绕组串励式直流电动机电动车窗控制电路

2）天窗关闭：接通点火开关，天窗完全打开并将限位开关No.1和限位开关No.2均接通时，当天窗开关被调至“CLOSE”位置，信号从天窗开关送到天窗继电器，继电器进行工作，电动机转动，天窗关闭。

图7-42 电动天窗的控制电路

天窗限位开关No.1断开，限位开关No.2接通，并且天窗在全闭位置前100mm位置时，信号从限位开关No.1输送给天窗继电器。该信号使继电器进行工作，控制天窗停在该位置。

为了彻底关闭天窗，重新把天窗开关调至“CLOSE”位置，使继电器进行工作，只要按着天窗开关，天窗则完全关闭。
