1.风窗刮水、清洗装置的电路分析
以上海桑塔纳为例,其风窗刮水、清洗装置的电路如图7-37所示。该装置由刮水电动机V、洗涤泵V5、刮水器开关E22、间歇刮水继电器J31,、熔丝S11以及刮水器机械传动装置等组成。刮水器组合开关E22是三掷五位开关,当刮水器和洗涤器不使用时,E22处在第四位(空档)。其第一位是高速工作档,第二位是低速工作档,第三位是点动工作档,第五位是间歇工作档。刮水电动机V为双速永磁直流电动机,在空载高速时刮水器曲柄转速为62~82r/min,在空载低速时为42~52r/min。电路与X线连接,当点火开关处于2档(点火)时,中间继电器J59的线圈有电流通过,J59触点闭合,此时V才可投入工作。
图7-37 桑塔纳风窗刮水、清洗装置的电路
(1)快速刮水 当刮水器开关E22处在第一位(开关手柄推至最前端)时,刮水电动机的电路被接通,这时由于电动机合成磁场较弱,因此电动机转速较高。
(2)低速刮水 当刮水器开关E22处在第二位时,电流由E22的第二掷的2位经间歇继电器J31的常闭触点进入低速电刷53,电动机转速较低。
(3)点动刮水 驾驶人按下开关手柄,E22处在第三位时,电动机工作状态与第二位相同,但当驾驶人松开手柄时,在开关弹簧的作用下,E22会自动回到第四位(空档)上。
(4)停机复位 刮水电动机总成内附设单掷二位自动开关,只有当刮水片处于风窗玻璃的右下端时,该开关才处在第二位,其他情况均处在第一位。当刮水开关E22处在空档第四位而刮水片不在右下端位置时,则刮水电动机总成内部开关处在第一位,刮水电动机电路仍接通,刮水电动机低速运转。而当刮水片运动至右下端时,自动复位开关刚好处在第二位,通过E22的第二掷、间歇继电器J31的常闭触点将电动机短接制动,电动机立即停止转动,刮水片停在右下端,以保证刮水片不阻挡驾驶人视线。
(5)间歇刮水E22处在第五位,E22的第二掷和第三掷均与电源接通,第二掷的第五位与第四位相同,第三掷接通间歇刮水继电器J31控制电路,J31中的继电器线圈L上有电流,使得常闭触点打开,常开触头闭合,电源通过15号线和53M接线柱、53与电动机相接通,相当于低速刮水。随着间歇继电器工作,J31中的继电器线圈L断电,常闭触头闭合,而常开触头打开,待刮水片停在风窗玻璃右下端位置时,电动机停止工作,相当于停机复位。随着间歇继电器的工作,J31中的继电器线圈L上又有电流通过,则电动机又低速运转……。以上过程不断重复,刮水片每隔5~6s往返一次。
(6)喷水洗涤 向上拨动组合开关手柄(组合开关处于第四位),控制洗涤泵的点动触点闭合,将洗涤泵V5与电源接通,洗涤泵工作,位于发动机罩上的四个喷头同时向风窗玻璃喷射洗涤液。与此同时,点动触点也将间歇继电器J31接通,刮水电动机低速运转。当点动触点断开时,洗涤泵停止工作,喷水即停止。这样,在喷水同时,刮水电动机低速运转,刮水器低速刮水,停喷后,刮水片能自动刮水2~3次。E22开关在任意位置时,点动触点都能独立工作,相互不干扰。
2.风窗除霜装置的电路分析
风窗除霜装置的电路如图7-38所示。

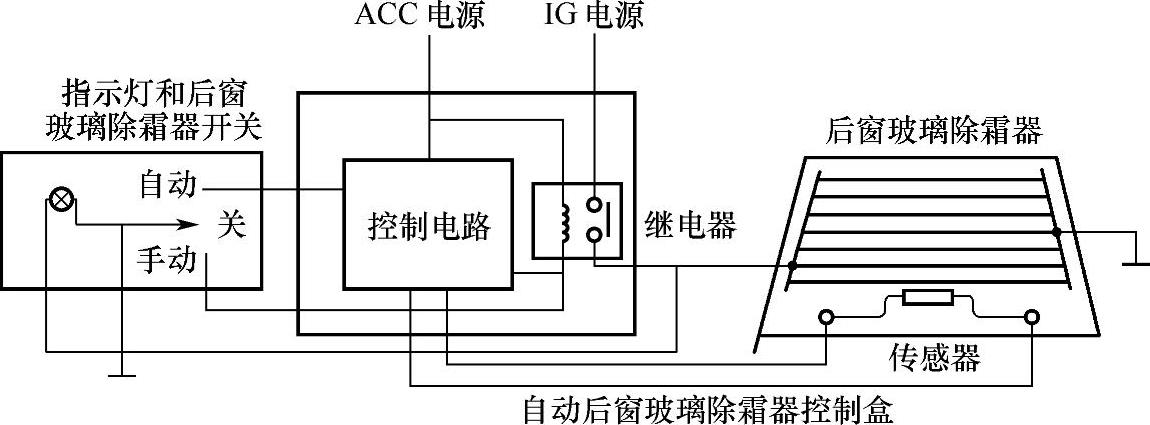

图7-38 后窗玻璃除霜器结构原理图
1)当除霜开关置于“关”位置时,控制电路及指示灯电路被断开,除霜装置及指示灯均不工作。
2)当除霜开关拨至“自动”位置时,装在后窗玻璃下缘的传感器检测到冰霜达到一定厚度,传感器电阻值急剧减小,当减少到某一设定值时,控制器将控制继电器电路接通,继电器触点闭合,使电流从点火开关IG接线柱向电阻丝供电,同时仪表板上的指示灯(设在除霜开关旁边)点亮,指示除霜装置正在工作。随着玻璃上冰霜不断减少,当减少到某一程度后,其传感器的电阻值增大,控制器将继电器电路切断,触点断开,指示灯熄灭,除霜装置停止工作。
3)当除霜开关拨至“手动”位置时,继电器电磁线圈可经“手动”开关直接搭铁、使除霜电路接通。
