案例一：打开前小灯，前照灯近光同时亮。

故障现象：一辆捷达CT轿车，在打开前小灯的同时前照灯近光点亮。

故障诊断与排除：首先检查前照灯开关，开关无故障，拆下继电器盒，目视观察无异常，将继电器盒重新安装好，测量前照灯线电压，发现在打开前小灯后，前照灯线有电压，前照灯开关线束完好，因此故障点应在继电器盒内。

更换继电器盒，故障排除。

案例二：所有转向灯不亮。

故障现象：一辆捷达GIX轿车，所有转向灯均不亮。

故障诊断与排除：先打开点火开关，向左或向右拨动转向灯开关，转向灯不亮，更换闪光继电器，而故障依旧。捷达轿车闪光继电器有三个端子，即12V电源端子、搭铁端子和信号输出端子，拔下闪光继电器，用万用表测量其插座的供电端4/49插孔，发现电压0V，则说明电源电路有断路之处，包括17号熔丝、紧急警告灯开关、继电器盒及其线路。经检查，断路点在紧急警告灯开关内。

更换警告灯开关，故障排除。

案例三：喇叭不响。

故障现象：车主反映汽车喇叭不起作用。

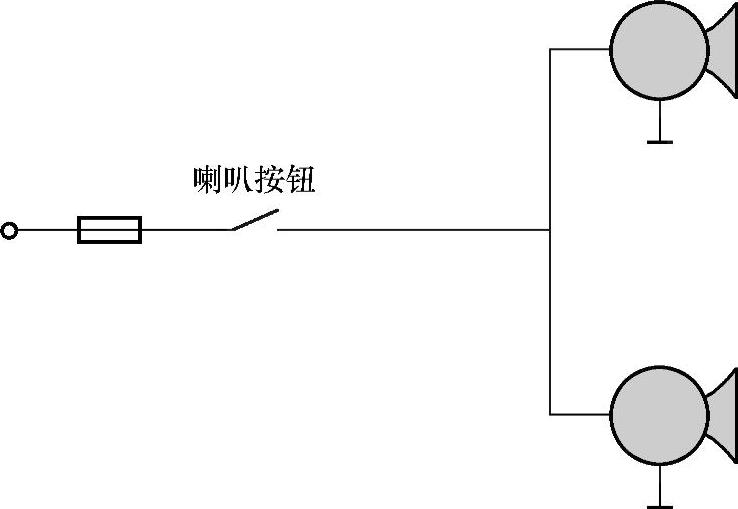

故障诊断与排除：为了排除这种故障，维修人员必须确认汽车喇叭系统是否设有继电器。图5-28所示为未采用继电器的双喇叭电路。电压经过熔丝供给转向柱上的喇叭按钮，喇叭按钮是常开的，按下按钮将电路接通，使电压沿转向柱向下到达一个公共节点，此处有两个喇叭并联，喇叭的另一侧搭铁。用12V试灯检查该电路在按钮被按下时的电压供给情况，并检查搭铁电路。当按下按钮时，开关有输入电压但没有输出电压，故需更换开关。

图5-29所示是一个简化的喇叭电路图，经过熔丝的电压不是供给开关，而是供给常开的喇叭继电器。继电器线圈的一端和触点都由熔丝供给电源电压，继电器线圈的另一端接转向柱上的常开开关。按下按钮，使开关闭合，继电器线圈搭铁，线圈通电使继电器触点闭合，将电压传到两个搭铁喇叭的公共节点。
