汽车电器构造检修及案例分析-专用故障诊断仪
【摘要】：故障诊断仪是用于诊断车辆故障的一种专用仪器，即用于读取汽车电子控制系统中电脑存储的各种信息参数，其参数包括故障信息、控制电脑的实时运行参数和控制电脑与诊断仪之间的相互控制指令。但就某一具体的车型而言，通用故障诊断仪无法完成某些特殊功能，其功能不如专用故障诊断仪全面。常用的专用故障诊断仪如图1-21所示。
故障诊断仪（又称解码器）是用于诊断车辆故障的一种专用仪器，即用于读取汽车电子控制系统中电脑存储的各种信息参数，其参数包括故障信息、控制电脑的实时运行参数和控制电脑与诊断仪之间的相互控制指令。由于车型种类的不同其诊断仪的功能和形状都各有差别，诊断仪可分为两类：通用故障诊断仪和专用故障诊断仪，见表1-10。

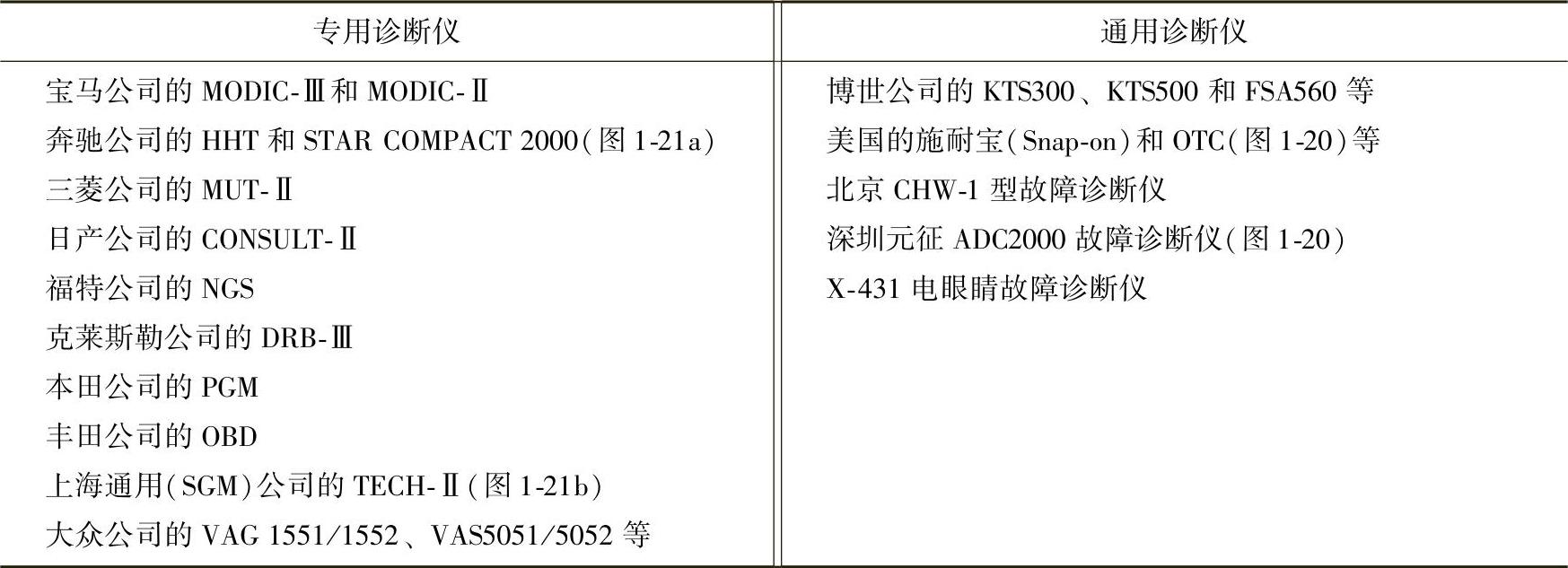

表1-10 常见故障诊断仪类型
图1-20 通用故障诊断仪
a）OTC故障诊断仪 b）深圳元征ADC2000故障诊断仪
通用故障诊断仪是针对各国不同车型的控制系统而设计的，其使用范围广，功能较齐全，内部存储了上千种不同车系和车型的汽车电子控制系统的检测程序和数据资料，能够控制电脑版本的识别、故障码的读取和清除、动态数据参数显示、传感器和部分执行器的功能测试与调整、某些特殊参数的设定、维修资料及故障诊断提示和路试记录等。通用故障诊断仪是一般综合性汽车修理厂最佳的首选仪器，常见的通用故障诊断仪如图1-20所示。但就某一具体的车型而言，通用故障诊断仪无法完成某些特殊功能，其功能不如专用故障诊断仪全面。
专用故障诊断仪是针对某单一汽车公司生产的车型而设计的，一般配备在特约维修中心，它除了有通用故障诊断仪的功能外，还有参数修改、数据设定和防盗密码设定更改或编程等各种特殊功能。常用的专用故障诊断仪如图1-21所示。

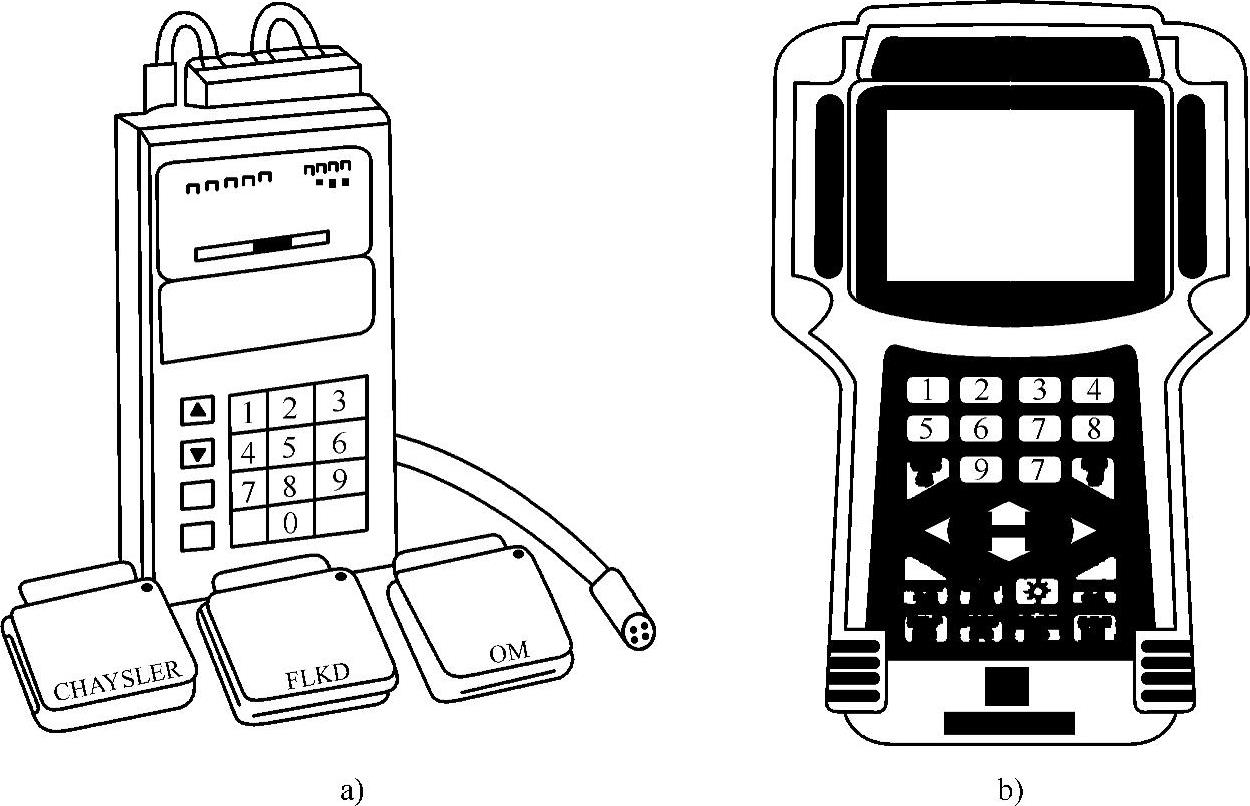

图1-21 专用故障诊断仪
a）STAR COMPACT 2000 b）通用公司的TECH—Ⅱ专用故障诊断仪
1—软键 2、3—作用键 4—控制键 5—帮助键 6—功能键 7—选择键
