1.数字万用表的简介

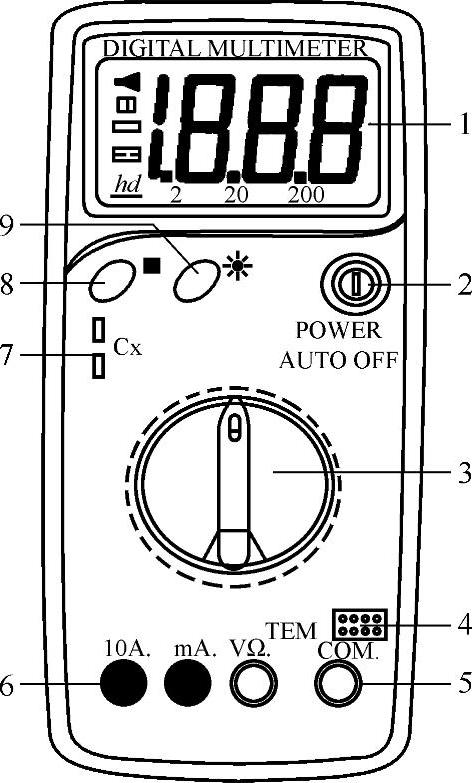

汽车专用多功能数字万用表是检测汽车电路时最常用的工具，它具有测量准确、输入阻抗高、功能齐全、可靠性好、显示直观、过载能力强、携带与使用方便等突出特点，因此被广泛应用。其主要功能有：测量交流/直流电压、电流、电阻、温度、汽车点火电路的触点闭合角、发动机转速、二极管正向压降及电路通断频率和占空比信号。如今汽车万用表的功能更加完善，出现了一些新增功能，如自动断电、自动变换量程、模拟条图显示、峰值保持、数据锁定、夜间背光功能和电池测试等。由于万用表信号的不同其外观、功能和使用方法可能不尽相同，图1-18是UR89型数字万用表外观。

2.操作步骤

（1）电压测量

步骤一：旋转功能/量程开关选择适当的档位（交流用“V～”、直流用“V═”）和合适的量程，以免被测物的电压过高损坏万用表。

步骤二：将黑色表笔插在公用插孔（COM），红色表笔插在VΩ插孔，并将表笔连接到被测物两端，仪表显示电压数值的同时并指示出红表笔的极性。

（2）电流测量

步骤一：旋转功能/量程开关选择适当的档位（交流用“A～”、直流用“A═”）和合适的量程。

步骤二：将黑色表笔插在公用插孔（COM），红色表笔插在mA插孔或10A插孔，并将表笔与被测物串联，仪表显示电流数值的同时并指示出红表笔的极性。
