汽车插接器应用及维修-案例分析
【摘要】：插接器在汽车上应用很普遍，它与导线一样也是电路的重要组成部分。汽车车身电气部分的故障多数是由于插接器的接触不良或短路、断路而造成的。为防止偶然的松脱，汽车上所有线束的插接器都有锁止部分。有些插接器的侧面带有一个夹子，用于将插接器固定到位于车身或另一部件上的固定座上，此夹子采用拉式锁件。图1-11 带夹子插接器图1-12 带锁环插接器注意：分离插接器时，不得牵拉接线，应拉动插接器体。
插接器在汽车上应用很普遍，它与导线一样也是电路的重要组成部分。汽车车身电气部分的故障多数是由于插接器的接触不良或短路、断路而造成的。
为防止偶然的松脱，汽车上所有线束的插接器都有锁止部分。有些插接器的侧面带有一个夹子，用于将插接器固定到位于车身或另一部件上的固定座上，此夹子采用拉式锁件。固定好的插接器是无法断开插接的，若要断开应先按压夹子松开锁件，然后再将插接器从其固定座上拔下，如图1-11所示。有些插接器（插座）的侧面带有一个锁环，用于将插接器（插头）上的固定桩扣住（锁住），若断开连接时要先按下锁环然后再将插接器断开，如图1-12所示。

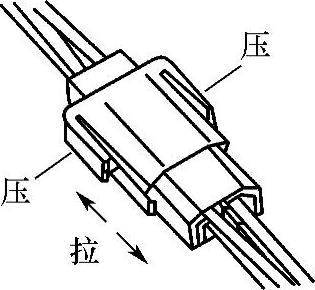

图1-11 带夹子插接器

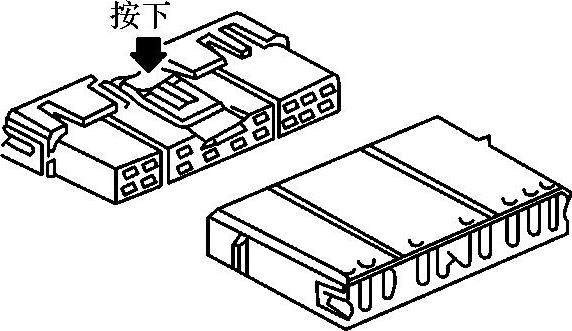

图1-12 带锁环插接器
注意：分离插接器时，不得牵拉接线，应拉动插接器体。在连接插接器前，应确保插接器洁净且无松脱的接线端子，确保接线端子处在原位，并且没有弯折，要检查防松止动器和橡胶密封是否有松脱。
为防止电气系统发生故障，汽车普遍采用中央接线盒，即将继电器盒熔断器集中在一块线路板上，并通过插接器将中央线路板与电器设备连接起来，插接器一般处在中央线路板的背面，如图1-13所示。

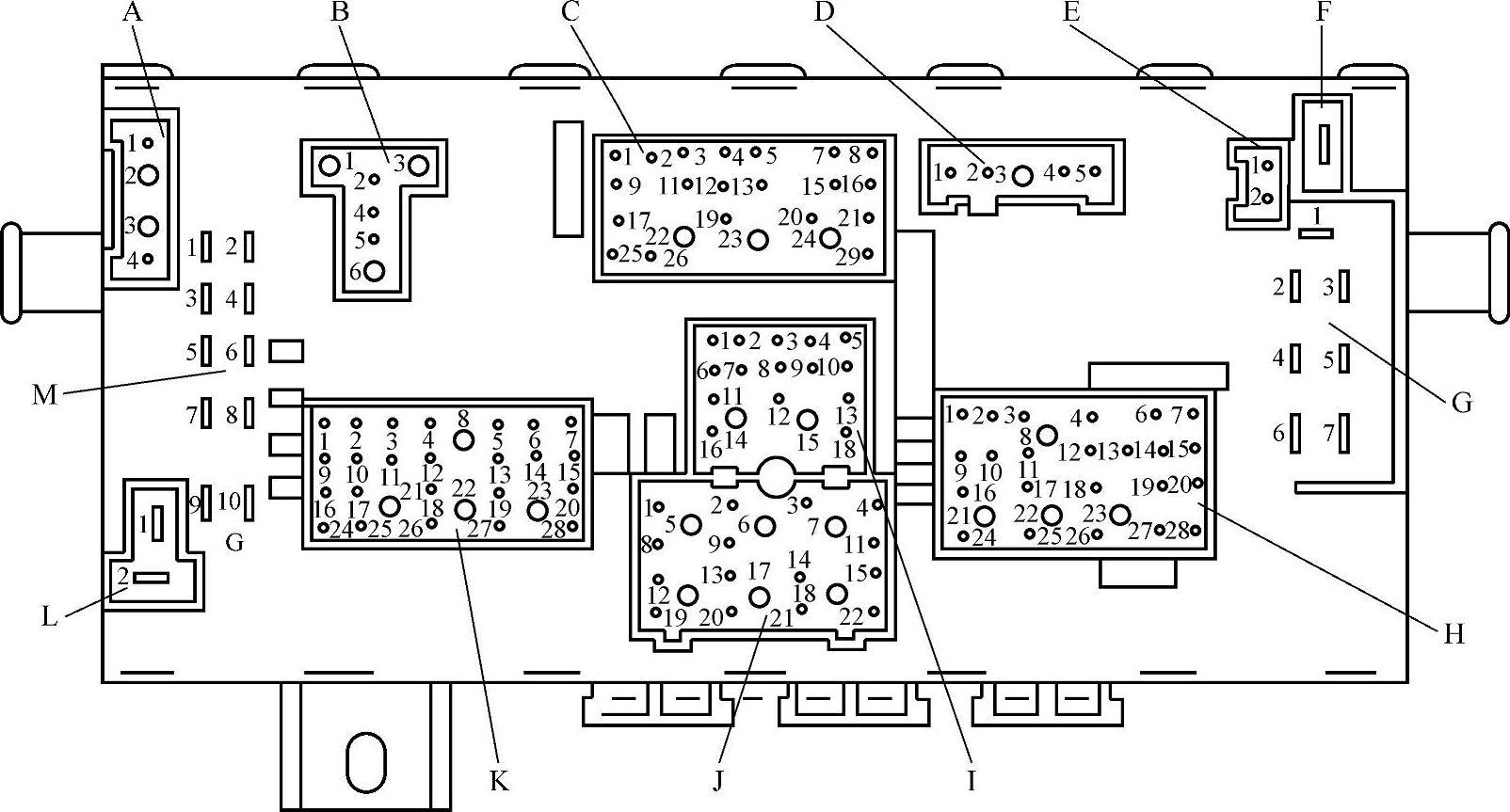

图1-13 中央线路板插接器插座
A—喇叭继电器线束 B—空调系统线束 C—发动机室线束 D、E、L—备用插接器插座 F—单端子插座（主要用于连接进气预热器加热电阻电源线） G—单端子插座（连接蓄电池与中央线路板“30”号电源线，
中央线路板“30”端子与点火开关“30”端子电源线） H、K—仪表盘线束 I—车身后部线束
J—前照灯线束 M—单端子插座（主要用于连接冷却液不足指示控制器电源线）
