熔断装置熔断器支架与接触不良导致的性能问题及解决方法
【摘要】：熔断器支架与熔断器接触不良会产生电压降和发热现象，导致支架发生氧化，产生污垢，影响熔断装置的性能。多次作用式断路器又称为自动恢复式断路器，即在电器设备过载或电路发生短路故障时，双金属片受热变形使触点自动断开，切断电路。
当电路中流过的电流超过允许流过的最大电流时，电气设备将会发生过载导致电气系统和导线烧坏，为了防止这一现象发生，我们在电源与用电设备之间串联一种熔断装置，其目的就是切断过大电流电路，保证电气系统安全。这种熔断装置主要有熔断器、易熔线和断路器三种。
1.熔断器
熔断器电路符号如图1-5所示，主要由熔丝（或片）和壳体组成，根据壳体的材料可分为塑料片式熔断器和玻璃管式熔断器。
图1-5 熔断器电路符号
塑料片式熔断器（图1-6）结构由熔丝、塑料片壳体和导电片组成。玻璃管式熔断器（图1-7）结构由熔丝、玻璃管壳和金属帽组成。

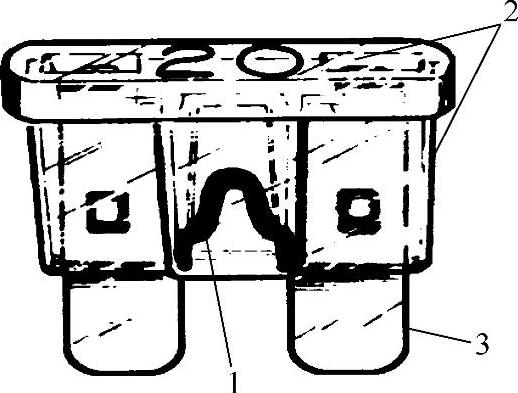

图1-6 塑料片式熔断器
1—熔丝 2—塑料片 3—导电片
图1-7 玻璃管式熔断器
1—金属帽 2—玻璃管壳 3—熔丝
熔断器的颜色不同其允许流过的额定电流就不同，如塑料片式熔断器分为3A、10A、15A、20A和30A五种，其塑料片颜色分别为紫色、红色、蓝色、黄色和绿色。电路中熔断装置的选择应按照一定的原则，其原则为：熔断装置标称值等于电路的电流值/0.8。
在电路中一般将熔断器集中安装在一起，形成熔断器盒，以便于检查排除电气系统故障和更换熔断器。检查系统故障时，首先应检查熔丝是否熔断，若熔断则必须找到熔断的原因所在，排除隐患。熔断器支架与熔断器接触不良会产生电压降和发热现象，导致支架发生氧化，产生污垢，影响熔断装置的性能。对熔丝熔断的熔断器必须更换，更换熔断器时一定要用与原规定相同的熔断器。对于新增加的用电设备，最好在该电路上另加熔断器。
2.易熔线
易熔线电路符号如图1-8所示，是一种能较长时间通过大电流的合金导体，主要用于保护电源电路和大电流电路，一般连接在被保护电路的起始端，其截面积比被保护线路的截面积要小，但不能绑扎于线束内使用。易熔线的颜色分为棕、绿、红和黑四种，颜色不同其规格就不同，见表1-7。
图1-8 易熔线电路符号
表1-7 易熔线的规格
3.断路器
断路器又称为双金属片式熔断器或电路断路保护器，其组成是一对受热敏双金属片控制的触点，如图1-9所示，常用于保护门锁电动机和刮水电动机等电流较大、容易过载的电器设备。
当电器设备受到过大电流造成过载或发生短路时，超过额定值数倍的电流就会使双金属片（两种不同的金属片）受热变形，触点断开，自动切断电路，以保护电器设备和线路不被烧坏。
断路器按恢复形式可分为一次作用式和多次作用式两种，与易熔线和熔断器相比，断路器具有可重复使用的优点。一次作用式断路器是一种手动控制式断路器，即在电器设备过载或电路发生短路故障时，双金属片受热变形使触点自动断开切断电路。待排除故障后，按压一次双金属片复位按钮，双金属片触点闭合，电路恢复正常。多次作用式断路器又称为自动恢复式断路器，即在电器设备过载或电路发生短路故障时，双金属片受热变形使触点自动断开，切断电路。电路断开后，双金属片逐渐冷却恢复到原来的形状，使触点重新闭合将电路接通。

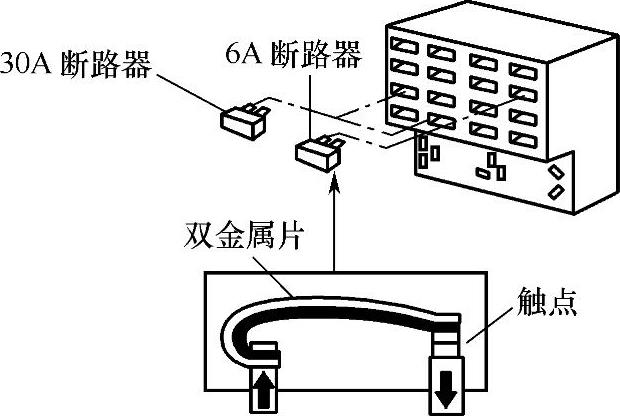

图1-9 断路器基本结构
