电路开关的功用是接通或切断电器线路，对开关的基本要求是安全可靠、坚固耐用、操作方便和性能稳定。按操作方式开关装置可分为推拉式、翘板式、旋转式、按钮式、压力式和组合式等几种。

1.推拉式开关

推拉式开关（其符号见表1-6）通常用于控制照明灯和刮水器，主要由中心拉杆、拉钮、接触片、绝缘滑块、接线柱和壳体组成。拉钮上标有开关用途的图形符号，按拉钮的控制档位分为单档式、两档式和三档式三种。当拉动拉钮时，滑块移动使动触点与静触点位置按规定的排列组合移动，从而使外接线路接通或切断以达到控制目的。

2.翘板式开关

翘板式开关（其符号见表1-6）主要用于控制工作电流较小或某一种电器部件的线路，如控制顶灯、仪表灯、雾灯、停车灯、危急警报灯或继电器线圈电路等。在翘板式开关的翘板上，印制有表示开关用途的图形符号，在开关内部，安装有照明灯，以便夜间观察使用。

3.旋转式开关

旋转式开关（其符号见表1-6）常用于点火系统、空调鼓风电动机和车灯等。点火开关用于控制电器设备的电源电路和起动电路，是汽车电路中最重要的开关，安装在仪表板或转向柱管上。安装在仪表板上的点火开关不具有转向柱管锁止功能，安装在转向柱管上的点火开关具有转向柱管锁止功能。

4.压力式开关

按控制方式不同，压力式开关（其符号见表1-6）分为脚踏式、气压控制式和液压控制式三种。压力式开关通常用作气压制动灯开关、前照灯变光开关、油压开关和高、低压警报灯开关。

5.组合开关

多功能组合开关是将车辆照明灯开关（示高灯开关、示宽灯开关、前照灯开关、变光开关）、信号（转向灯、危急警报灯）开关和刮水器与清洗器开关等组合成一体。组合开关安装在便于驾驶人操纵的转向柱管上，如图1-4所示。在组合开关的操纵手柄上，制作有表示用途的图形符号。

图1-4 转向柱管上的组合开关

电器开关常见的故障主要是触点烧蚀。在检修时，应先拔下开关线束插头，然后再将指针式万用表拨到R×1Ω（数字式万用表拨到OHM×200Ω）档，再测量开关触点连接端子之间的电阻值进行判断。当开关拨到某一档位时，被接通线路端子之间的电阻值应小于0.5Ω，如阻值过大，则说明触点接触不良，应对开关进行检修或更换；当开关断开时，未接通线路端子之间的阻值应为无穷大，如万用表显示阻值，则说明触点有故障，应予更换开关。

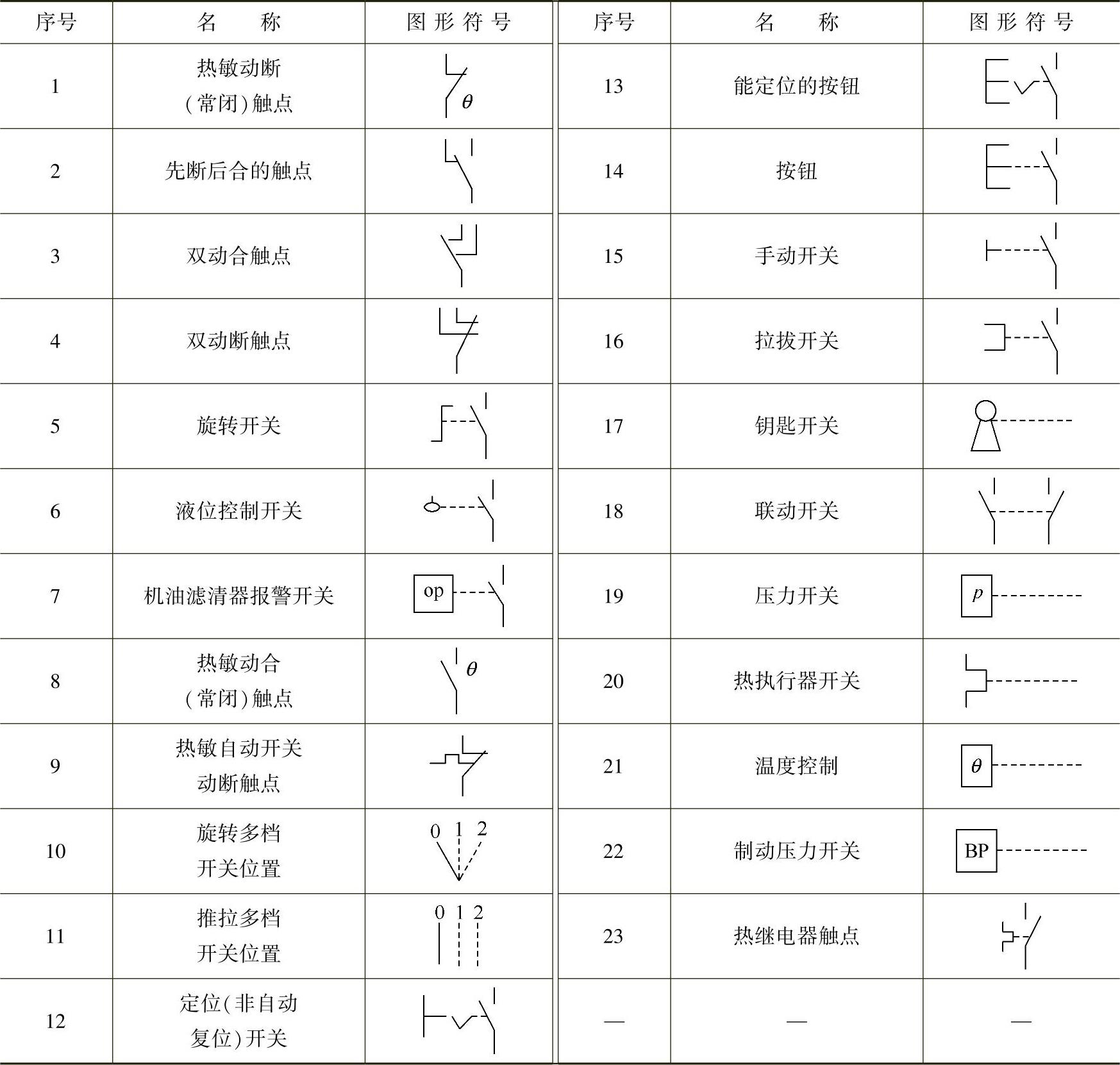

表1-6 开关常用符号
