汽车发动机的机构与系统
【摘要】：图3-8汽车发动机外形及在车上的位置发动机主要由两大机构五大系统组成,此外还有进排气系统、排气净化装置,有的还设有增压系统。曲柄连杆机构的作用是实现热能转换成机械能,是发动机组装的基础。图3-9发动机曲柄连杆机构组成元件示意图配气机构的作用是保证汽缸适时换气。图3-14计算机点火系统组成及作用示意图起动系统的作用是电力起动机带动发动机曲轴转动完成发动机启动过程。
汽车发动机是为汽车提供动力的装置,是汽车的心脏,根据动力来源不同,汽车发动机可分为柴油发动机、汽油发动机、电动汽车电动机等。 常见的发动机主要是汽油机和柴油机两种,其作用是使燃料燃烧产生动力,然后通过底盘的传动系驱动车轮使汽车行驶。目前应用最广的是水冷四行程往复活塞式内燃机(图3-8)。

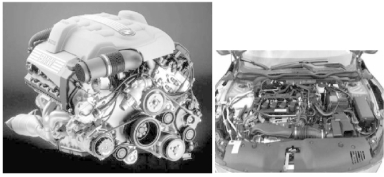

图3-8 汽车发动机外形及在车上的位置
发动机主要由两大机构(曲柄连杆机构、配气机构)五大系统(燃料供给系统、冷却系统、润滑系统、点火系统、起动系统)组成,此外还有进排气系统、排气净化装置,有的还设有增压系统。
(1)曲柄连杆机构(图3-9)的作用是实现热能转换成机械能,是发动机组装的基础。

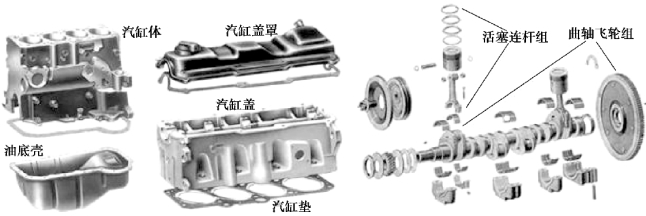

图3-9 发动机曲柄连杆机构组成元件示意图
(2)配气机构(图3-10)的作用是保证汽缸适时换气。

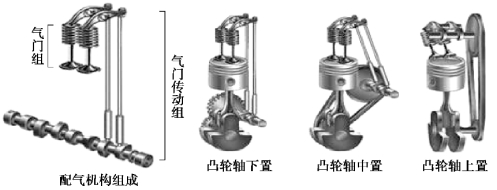

图3-10 配气机构组成形式
(3)燃料供给系统(图3-11)的作用是控制每个循环投入汽缸的燃料量,调节发动机的输出功率和转速。

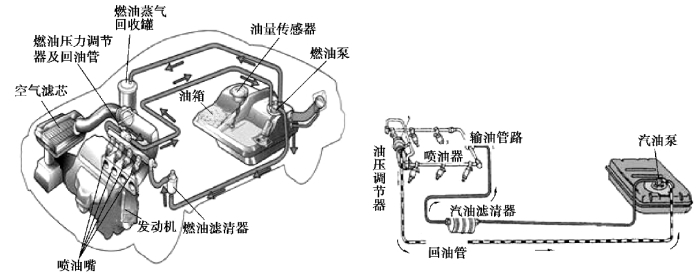

图3-11 燃料供给系统组成示意图
(4)冷却系统(图3-12)的作用是控制发动机的正常工作温度(80 ~90 ℃)。

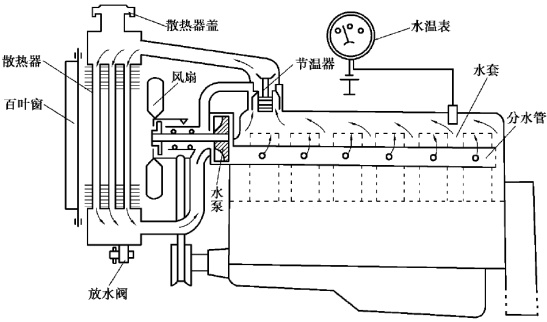

图3-12 冷却系统组成及工作过程示意图
(5)润滑系统的作用是减小运动部件的摩擦力。 机油泵将机油送到曲轴、活塞、凸轮轴等处进行润滑(图3-13)。
图3-13 润滑系统组成及润滑部位示意图
(6)点火系统(汽油机有,柴油机没有)的作用是提供高压给火花塞产生电火花,点燃可燃混合汽(图3-14)。

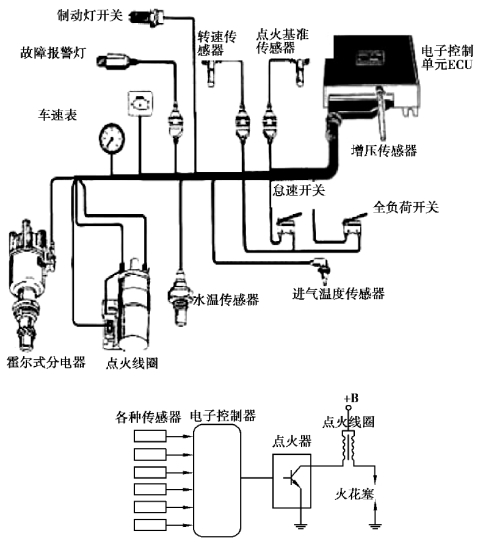

图3-14 计算机点火系统组成及作用示意图
(7)起动系统的作用是电力起动机带动发动机曲轴转动完成发动机启动过程(图3-15)。

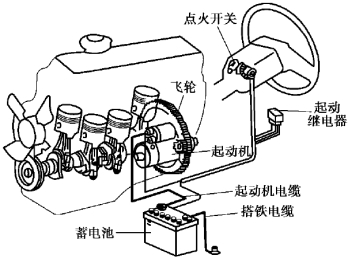

图3-15 起动系统组成及位置示意图
(8)进排气系统、排气净化装置(图3-16)。

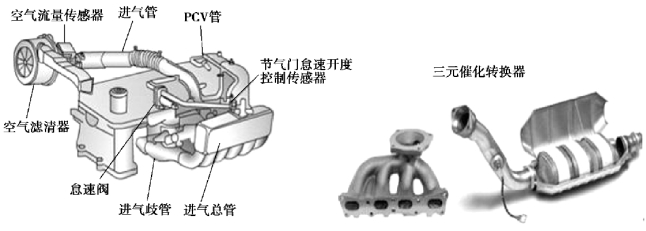

图3-16 进排气系统、排气净化装置
