(一)整车参数

①整车装备质量:汽车完全装备的质量,单位为千克。

②最大总质量:汽车满载时的总质量,单位为千克。

③最大轴载质量:汽车单轴所承载的最大总质量,单位为千克。

④车身总长:汽车的最大长度,单位为毫米,如图1-1 所示。

⑤车宽:汽车的最大宽度,单位为毫米,如图1-2 所示。

⑥车高:汽车的最大高度,单位为毫米,如图1-2 所示。

pagenumber_ebook=8,pagenumber_book=2

图1-1　汽车的车身总长

pagenumber_ebook=8,pagenumber_book=2

图1-2　汽车的车宽和车高

⑦轮距:汽车左右轮胎面中心线之间的距离,单位为毫米,如图1-3 所示。

pagenumber_ebook=8,pagenumber_book=2

图1-3　汽车的轮距

⑧前悬:汽车最前端至前轴中心的距离,单位为毫米,如图1-4 所示。

pagenumber_ebook=8,pagenumber_book=2

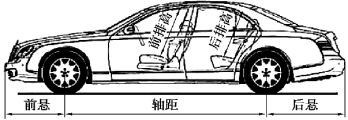

图1-4　汽车前悬、后悬与轴距

⑨后悬:汽车最后端至后轴中心的距离,单位为毫米,如图1-4 所示。

⑩轴距:汽车前轴中心到后轴中心的距离,单位为毫米,如图1-4 所示。

⑪最小离地间隙:汽车满载时,最低点至地面的距离,单位为毫米,如图1-5 所示。

pagenumber_ebook=8,pagenumber_book=2

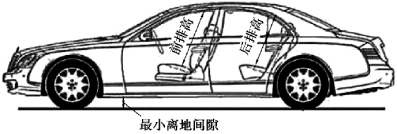

图1-5　最小离地间隙

⑫接近角:汽车最前端突出点向前轮引出的切线与地面的夹角,单位为(°)(度),如图1-6 所示。

⑬离去角:汽车最后端突出点向后轮引出的切线与地面的夹角,单位为(°)(度),如图1-6 所示。

pagenumber_ebook=9,pagenumber_book=3

图1-6　接近角与离去角

(二)发动机参数

1.汽缸的主要排列形式

①直列(L 形):汽缸体呈一字排列,一般5 缸以下的发动机多采用这种形式,如图1-7所示。

②V 形排列:汽缸呈“V”形错开角度排列,一般6 ~12 缸的发动机采用这种形式,如图1-8 所示。

pagenumber_ebook=9,pagenumber_book=3

图1-7　直列式汽缸

pagenumber_ebook=9,pagenumber_book=3

图1-8　V 形排列汽缸

③水平对置:发动机活塞平均分布在曲轴两侧,在水平方向上左右运动,如图1-9 所示。

2.汽缸的数量

常用汽缸数量有3 缸、4 缸、6 缸、8 缸、10 缸、12 缸。

3.气门数

国产发动机多采用每缸2 气门结构,即1 个进气门,1 个排气门。国外发动机普遍采用4 气门结构,即2 个进气门,2 个排气门。

4.排气量

各汽缸工作容积的总和即为排气量,单位为毫升。

pagenumber_ebook=9,pagenumber_book=3

图1-9　水平对置式汽缸

5.最高输出功率

发动机最大的输出功率,单位为千瓦或马力,0.735 千瓦=1 马力。

6.最大扭矩

扭矩指发动机运行时从曲轴端输出的平均力矩,单位为牛·米。最大扭矩是发动机最大能输出的扭矩。
