(1)悬架装配。
•单击File > New > Suspension Assembly命令,弹出推杆式悬架装配对话框,如图18-31所示;

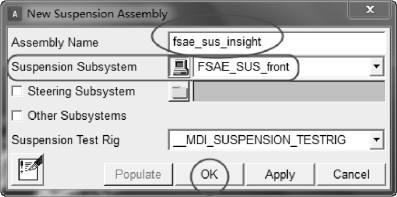

图18-31 推杆式悬架装配
•Assembly Name(系统名称):fsae_sus_insight;
•Suspension Subsystem(模板路径):FSAE_SUS_front;
•单击OK,完成推杆式悬架的装配。
(2)仿真设置
•单击Simulate > Suspension Analysis > Opposite Travel命令,弹出双轮同向激振对话框,如图18-32所示;
图18-32 车轮同向激振仿真
•Output Prefix:PT;
•Number of Steps(仿真步数):100;
•Mode of Simulation:interactive;
•Vertical Setup Mode:Wheel Center;
•Bump Travel:50;
•Rebound Travel:-50;
•Travel Relative To:Wheel Center;
•Control Mode:Absolute;
•Coordinate System:Vehicle;
•单击OK,完成耦合悬架在C模式下的仿真如图18-33所示。
图18-33 推杆式悬架车轮同向激振仿真
(3)创建优化目标。
•单击Simulate > DOE Interface > Design Objective > New命令,弹出设计目标对话框,如图18-34所示;

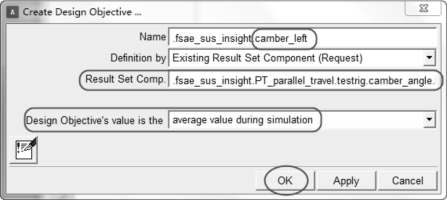

图18-34 设计目标对话框——Camber_left
•Definition by:Existing Result Set Component(Request);
•Result Set Comp:.fsae_sus_insight.PT_parallel_travel.testrig.camber_angle.left;
•Design Objective's value is the:average value duringsimulation;
•单击Apply,完成camber_angle.left优化目标的创建;
•Result Set Comp:.fsae_sus_insight.PT_parallel_travel.testrig.camber_angle.right;
•Design Objective's value is the:average value duringsimulation;
•单击OK,完成camber_angle.right优化目标的创建。
(4)优化设计实验。
•单击Simulate > DOE Interface > Adams/Insight > Export命令弹出优化输出界面,如图18-35所示;
•Assembly:fsae_sus_insight;
•Experiment:PT_parallel_travel_doe;
•Simulation Script:fsae_sus_insight.simulation_script;
•单击OK,完成输出接口的设置,此时ADAMS/VIEW界面消失,弹出ADAMS/INSIGHT界面。
(5)优化结果。
后续具体操作请参考前束角优化,此处不再详细叙述,计算机共运行64次,优化结果如图18-36~图18-38所示;优化变量敏感度如图18-39所示。
图18-35 ADAMS/INSIGHT输出接口
图18-36 优化结果(1~28行)

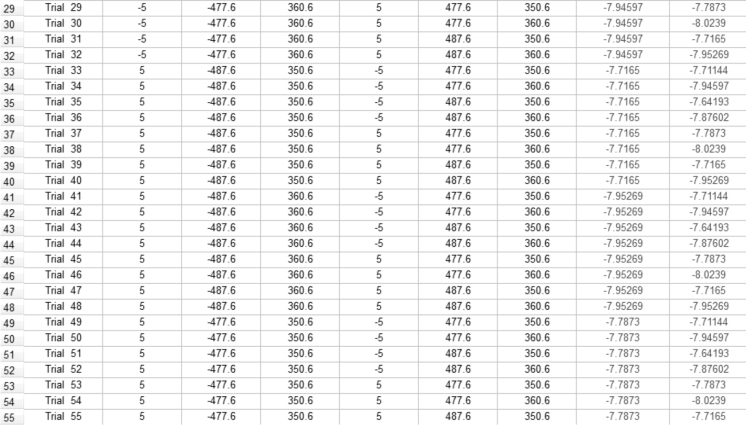

图18-37 优化结果(29~55行)
图18-38 优化结果(56~64行)

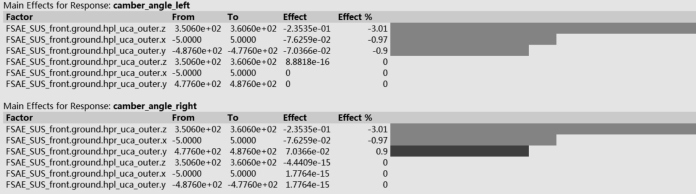

图18-39 外倾角优化变量敏感度分析
