ADAMS车辆工程仿真：实现柔性扭力梁悬架效果
【摘要】：参考柔性连杆MNF中性文件生成方法，对扭力梁悬架模型中的扭力梁进行柔性化，扭力梁模态变形图如图17-22～图17-25所示；柔性化完成后对刚形体进行替换后进行车轮反向激振实验如图17-26所示。仿真完成后进行结果对比，如图17-27～图17-30所示，其中实线为柔性体扭力梁悬架计算结果，虚线为刚性扭力梁悬架计算结果。
参考柔性连杆MNF中性文件生成方法，对扭力梁悬架模型中的扭力梁进行柔性化，扭力梁模态变形图如图17-22～图17-25所示；柔性化完成后对刚形体进行替换后进行车轮反向激振实验如图17-26所示。
图17-22 二阶模态
图17-23 四阶模态
图17-24 六阶模态
图17-25 八阶模态

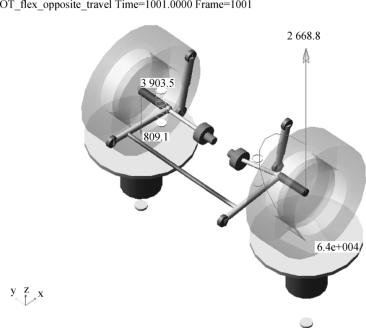

图17-26 柔性扭力梁悬架
•单击Simulate > Suspension Analysis > Opposite Travel命令；
•Output Prefix：OT_flex；
•Number of Steps（仿真步数）：1 000；
•Mode of Simulation：interactive；
•Vertical Setup Mode：Wheel Center；
•Bump Travel：50；
•Rebound Travel：-50；
•Travel Relative To：Wheel Center；
•Control Mode：Absolute；
•Coordinate System：Vehicle；
•单击OK，完成柔性扭力梁悬架在C模式下的仿真。
打开扭力梁刚性体装配模型，进行相同参数状态下仿真。仿真完成后进行结果对比，如图17-27～图17-30所示，其中实线为柔性体扭力梁悬架计算结果，虚线为刚性扭力梁悬架计算结果。

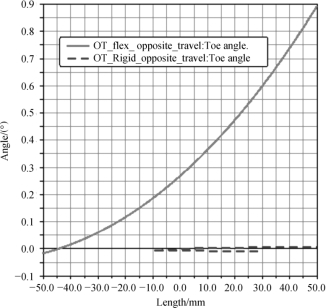

图17-27 车轮前束角

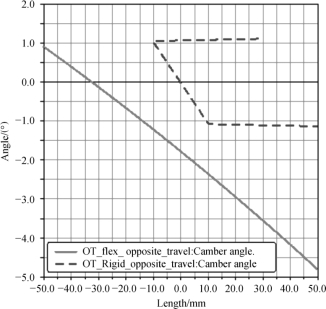

图17-28 车轮外倾角

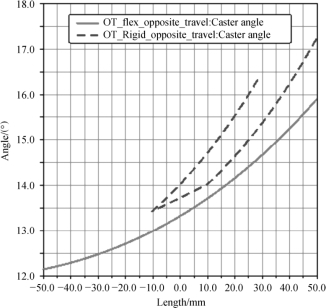

图17-29 主销后倾角

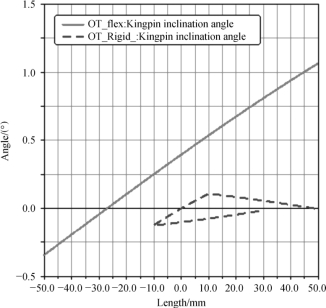

图17-30 主销内倾角
