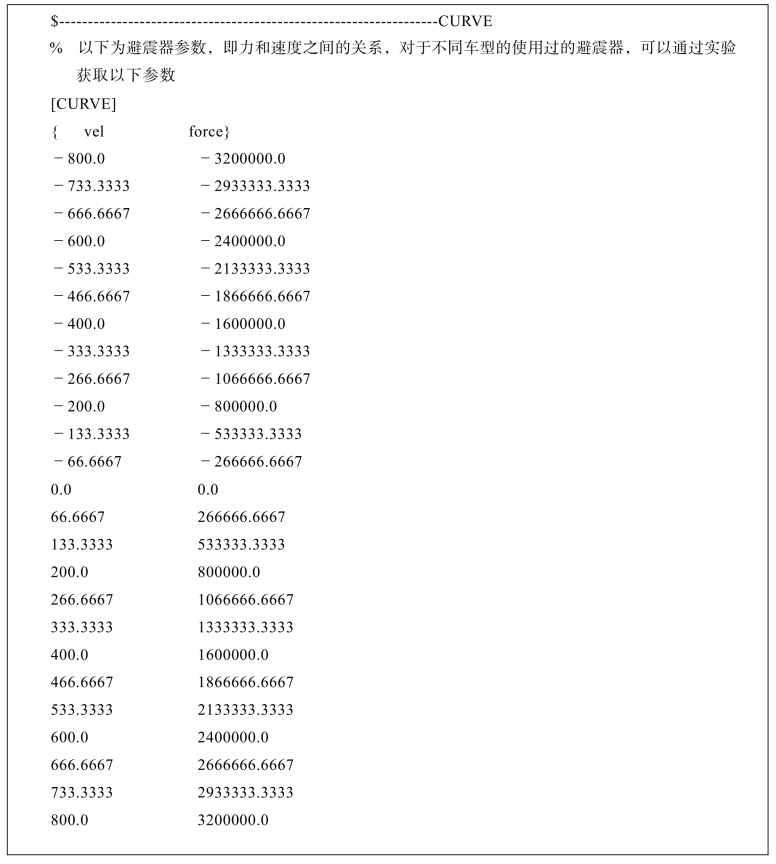

图11-14避震器系数曲线图避震器属性文件信息：......
2023-09-17
驾驶室弹簧与避震器仿真结果
【摘要】：（1）弹簧。（2）避震器。
（1）弹簧。
•击Build > Force > Spring > New命令，弹出创建部件对话框，如图16-9所示；
•Spring Name（减震器名称）：r_spring ；

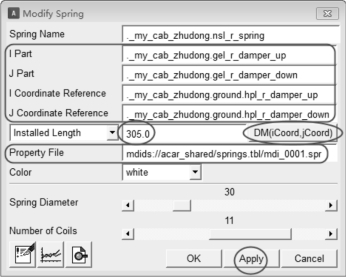

图16-9 spring弹簧创建对话框
•I Part：._my_cab_zhudong.gel_r_damper_up；
•J Part：._my_cab_zhudong.gel_r_damper_down；
•I Coordinate Reference（参考坐标）：._my_cab_zhudong.ground.hpl_r_damper_up；
•J Coordinate Reference（参考坐标）：._my_cab_zhudong.ground.hpl_r_damper_down；
•Installed Length（安装长度）：单击DM（iCoord，jCoord）自动计算弹簧的安装长度并填入到方框中，此模型的安装长度为305；
•Property File（属性文件）：mdids：//acar_shared/springs.tbl/mdi_0001.spr，弹簧刚度曲线如图16-10所示；

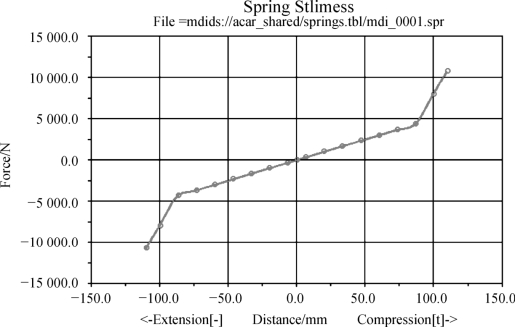

图16-10 spring弹簧刚度曲线
•Spring Diameter（弹簧直径）：拖动滑块选择30 mm；
•Spring of Coils（弹簧圈数）：拖动滑块选择11；
•单击Apply，完成弹簧._my_cab_zhudong.nsl_r_spring的创建；
•Spring Name（减震器名称）：f_spring ；
•I Part：._my_cab_zhudong.gel_f_damper_up；
•J Part：._my_cab_zhudong.gel_f_damper_down；
•I Coordinate Reference（参考坐标）：._my_cab_zhudong.ground.hpl_f_damper_up；
•J Coordinate Reference（参考坐标）：._my_cab_zhudong.ground.hpl_f_damper_down；
•Installed Length（安装长度）：单击DM（iCoord，jCoord）自动计算弹簧的安装长度并填入到方框中，此模型的安装长度为310；
•Property File（属性文件）：mdids：//acar_shared/springs.tbl/mdi_0001.spr；
•Spring Diameter（弹簧直径）：拖动滑块选择26 mm；
•Spring of Coils（弹簧圈数）：拖动滑块选择8；
•单击OK，完成弹簧my_cab_zhudong.nsl_f_spring的创建。
（2）避震器。
•击Build > Force > Damper > New命令，弹出避震器创建对话框，如图16-11所示；

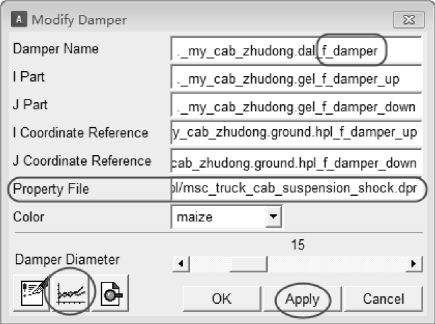

图16-11 damper避震器创建对话框
•Damper Name（减震器名称）：f_damper ；
•I Part：._my_cab_zhudong.gel_f_damper_up；
•J Part：._my_cab_zhudong.gel_f_damper_down；
•I Coordinate Reference（参考坐标）：._my_cab_zhudong.ground.hpl_f_damper_up；
•J Coordinate Reference（参考坐标）：._my_cab_zhudong.ground.hpl_f_damper_down；
•Property File（属性文件）：mdids：//atruck_shared/dampers.tbl/msc_truck_cab_suspension_shock.dpr；阻尼器属性特性曲线如图16-12所示；
•Damper Diameter（避震器直径）：拖动滑块选择15 mm；
•Color：maize；
•单击Apply，完成避震器._my_cab_zhudong.dal_f_damper的创建；

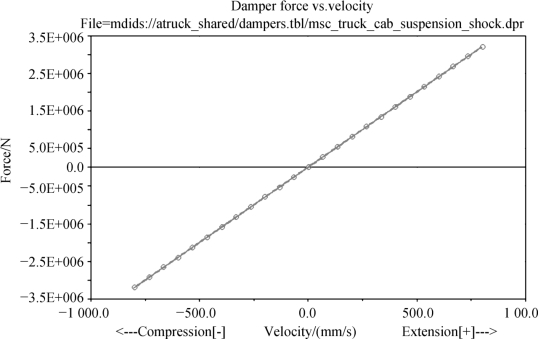

图16-12 damper避震器特性曲线
•Damper Name（减震器名称）：r_damper ；
•I Part：._my_cab_zhudong.gel_r_damper_up；
•J Part：._my_cab_zhudong.gel_r_damper_down；
•I Coordinate Reference（参考坐标）：._my_cab_zhudong.ground.hpl_r_damper_up；
•J Coordinate Reference（参考坐标）：._my_cab_zhudong.ground.hpl_r_damper_down；
•Property File（属性文件）：mdids：//atruck_shared/dampers.tbl/msc_truck_cab_suspension_shock.dpr；
•Damper Diameter（避震器直径）：拖动滑块选择15 mm；
•Color：maize；
•单击OK，完成避震器._my_cab_zhudong.dal_r_damper的创建。
