ADAMS车辆工程案例仿真:模糊控制器设计结果

【摘要】:模糊控制规则是模糊控制器的核心,它用语言的方式描述了控制器输入量与输出量之间的关系。误差及其变化率同ΔKp、ΔKI、ΔKd的模糊控制规则,如表15-1~表15-3所示。对如图15-19所示进行封装,创建子系统命名为mohu,如图15-20所示浅蓝色背景方框即为封装的模糊控制系统;根据公式~及模糊控制系统建立模糊PID复合控制器如图15-20所示,仿真图中各模块参数请保持相同,联合仿真中计算的结果才能与本文计算结果相同。图15-20模糊PID控制器架构

模糊控制规则是模糊控制器的核心,它用语言的方式描述了控制器输入量与输出量之间的关系。悬架的输入输出分别采用7个语言变量规则来进行描述:负大(-3)、负中(-2)、负小(-1)、零(0),正小(1)、正中(2)、正大(3)。输入采用高斯隶属函数,保证输入参数的平缓且稳定性好;输出采用三角隶属函数,保证其较好的灵敏度。当误差较大时,Kp取较大值,系统响应较快,模糊制系统输出较大的ΔKp值,ΔKd取较小值,避免系统出现过大超调量线性,产生不稳定现象;当误差中等时,Kp取较中间值,保证系统具有较小的超调量,ΔKd、取值不变或者稍微减小,KI取适当值;当误差较小时,Kp取较小值;当误差及其变化率方向一致时,说明误差有增大的趋势,此时应取较大ΔKp值。误差及其变化率同ΔKp、ΔKI、ΔKd的模糊控制规则,如表15-1~表15-3所示。

•启动MATLAB软件,设置启动路径为D:\adams_view2013;

•在MATLAB命令窗口输入命令:fuzzy,确认Enter,此时弹出模糊编辑FIS Editor Untitled窗口;

•点击Edit,在弹出的下拉菜单依次选择Add > Variable > Input命令;

•点击Edit,在弹出的下拉菜单依次选择Add > Variable > Output命令;

•点击Edit,在弹出的下拉菜单依次选择Add > Variable > Output命令,此时模糊控制系统为两输入,3个输出系统;

•单击File > Export > To File命令,选择路径为D:\adams_view2013,文件命中输入myexample_mohu_pid.fis,保存,模糊编辑对话框如图15-10所示;

•单击input1,Name框中输入e;

•单击input2,Name框中输入ec;

•单击output1,Name框中输入kp;

•单击output2,Name框中输入ki;

•单击output3,Name框中输入kd;

•分别双击e\ec,弹出输入隶属函数编辑对话框,如图15-11所示;

•Type:gaussmf,隶属函数选择高斯函数;

•从左向右顺序选择高斯函数线条,在Name窗口中分别输入NB(-3)、NM(-2)、NS(-1)、ZO(0)、PS(1)、PM(2)、PB(3);

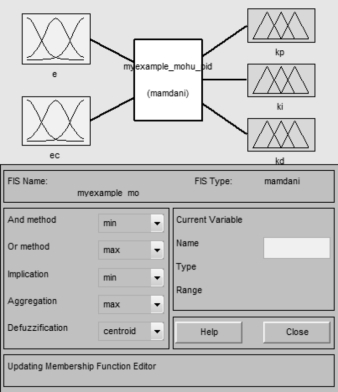

图15-10 模糊控制编辑对话框

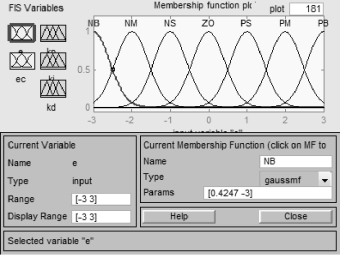

图15-11 隶属函数编辑器\e

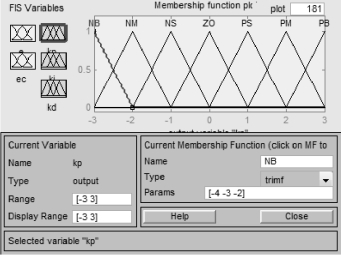

图15-12 隶属函数编辑器\pk

•分别双击kp\ki\kd,弹出输出隶属函数编辑对话框,如图15-12所示;

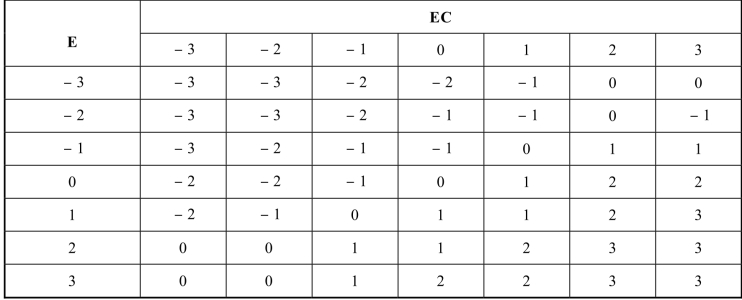

表15-1 模糊控制规则 Kp

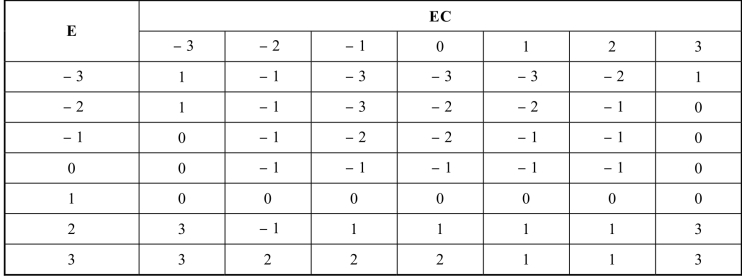

表15-2 模糊控制规则 KI

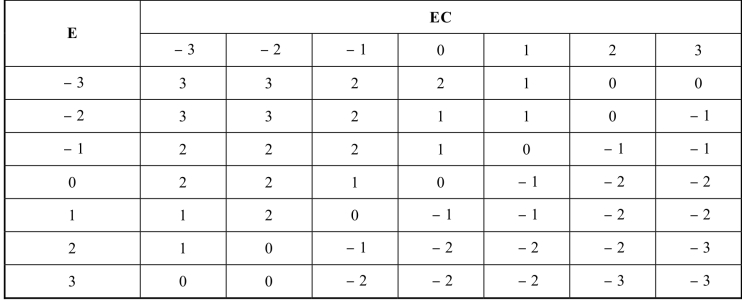

表15-3 模糊控制规则 Kd

•Type:trimf,隶属函数选择三角函数;

•从左向右顺序选择三角函数线条,在Name窗口中分别输入NB(-3)、NM(-2)、NS(-1)、ZO(0)、PS(1)、PM(2)、PB(3);

•单击Edit > Rules 命令,弹出模糊规则编辑对话框,如图15-13所示,根据表15-1~表15-3所示模糊控制规则分别输入;

•模糊控制规则输入完成后,单击File > Export > To File命令,选择路径为D:\adams_view2013,选择myexample_mohu_pid.fis,覆盖保存;

•单击File > Export > To Workspace命令,弹出模糊控制规则保存到MATLAB工作空间对话框;

•单击OK,完成控制规则输入到工作空间。

•控制规则窗口中单击View > Rules 命令,弹出控制规则对话框如图15-14所示,它以图形的形式显示了模糊控制系统的推理过程;

图15-13 模糊控制规则编辑对话框

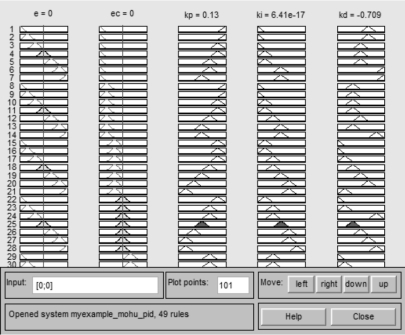

图15-14 模糊规则推理对话框

•控制规则窗口中单击View > Surface 命令,弹出模糊推理系统输入输出曲面特性图对话框如图15-15~图15-17所示,特性曲面变化平稳表明控制规则较好,控制规则编辑可多次调试,直到符合要求为主。

根据双输入三输出模块控制系统架构,在MATALB\simulink中搭建模糊控制架构如图15-18所示,系统输入为误差变化量e,e为车身输出速度,e与In1等价;误差及误差变化量的量化因子分别150、15;输出Out1为矢量,别分为kp\ki\kd;

•双击模糊控制逻辑方框Fuzzy Logic Controller2,弹出功能块参数对话框如图15-19所示;

•FIS file or structure:myexample_mohu_pid;

•单击OK,完成参数输入。

对如图15-19所示进行封装,创建子系统命名为mohu,如图15-20所示浅蓝色背景方框即为封装的模糊控制系统;根据公式(15-1)~(15-4)及模糊控制系统建立模糊PID复合控制器如图15-20所示,仿真图中各模块参数请保持相同,联合仿真中计算的结果才能与本文计算结果相同。

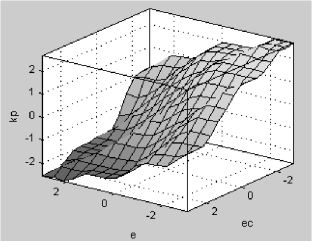

图15-15 e\ec\kp曲面特性

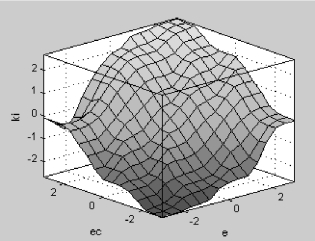

图15-16 e\ec\ki曲面特性

图15-17 e\ec\kd曲面特性

图15-18 模块控制系统

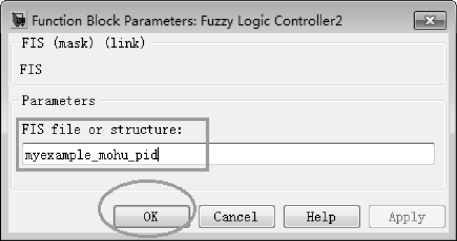

图15-19 功能块参数对话框

对如图15-20所示模糊PID控制架构再次进行封装创建子系统,子系统命名为fuzzy-pid,保存。

图15-20 模糊PID控制器架构
