ADAMS整车制动仿真
【摘要】：仿真完成后如图13-18～图13-19所示，分别显示中轴与后轴通过减速带时整车及前后板簧的受力状态。
•单击Simulate > Full-Vehicle Analysis > Straight Line Events > Acceleration命令，弹出整车加速仿真对话框，如图13-17所示；

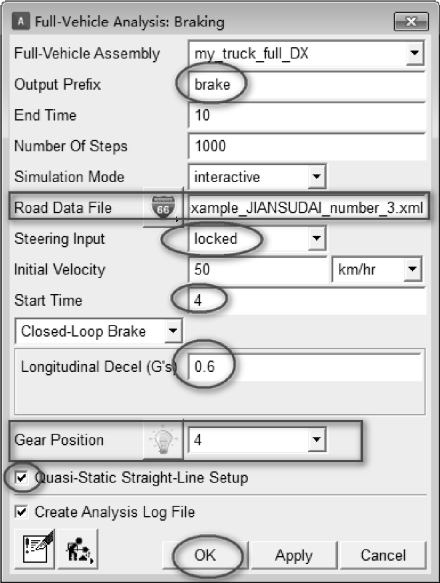

图13-17 制动仿真
•Output Prefix（输出别名）：brake；
•End Time：10；
•Number of Steps（仿真步数）：1 000；
•Simulation Mode：interactive；
•Road Date File：mdids：//FASE/roads.tbl/road_3d_sine_example_JIANSUDAI_number_3.xml；
•Steering Input：locked；
•Initial Velocity：50 km/hr；
•Start Time：4；
•选择闭环控制制动：Closed-Loop Brake；
•Longitudinal Accel（G's）：0.6；
•单击OK，完成制动过程通过3个减速带路面的仿真，整个仿真过程较为缓慢。仿真完成后如图13-18～图13-19所示，分别显示中轴与后轴通过减速带时整车及前后板簧的受力状态。

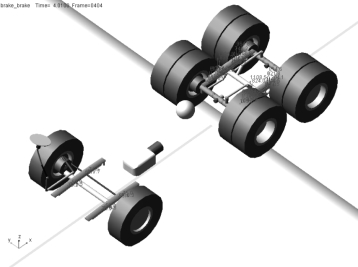

图13-18 第二轴过减速度
图13-19 第三轴过减速度
图13-20～图13-21所示为车身制动过程中垂向与侧向加速度曲线，通过观察曲线发现振动幅值范围符合预期，也从侧面反映张彻模型的正确性；如图13-22～图13-27所示为衬套在3个方向的垂向受力及扭转受力，其中X方向及Y方向扭转受力大，符合衬套安装方向下的受力预期；如图13-28～图13-30所示为板簧模型接触对受力状态，接触力成对出现，受力相等，方向相反，其中Z方向受力大，Y方向极小，同样符合受力预期，如有实验条件，读者可进行实验验证。
图13-20 车身垂向加速度
图13-21 车身侧向加速度

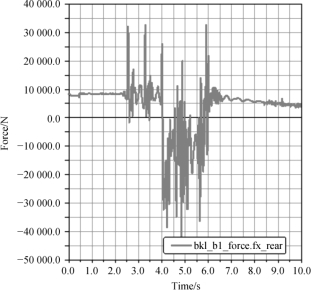

图13-22 平衡悬架推杆衬套X方向受力
图13-23 平衡悬架推杆衬套Y方向受力
图13-24 平衡悬架推杆衬套Z方向受力

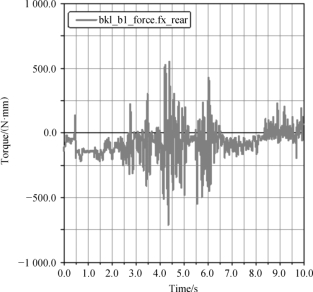

图13-25 平衡悬架推杆衬套X方向扭转受力

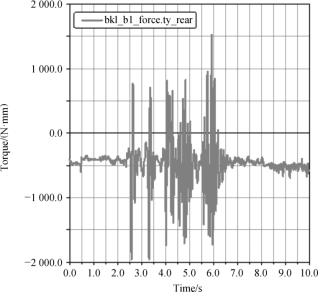

图13-26 平衡悬架推杆衬套有Y方向扭转受力
图13-27 平衡悬架推杆衬套Z方向扭转受力
图13-28 板簧接触对X方向受力

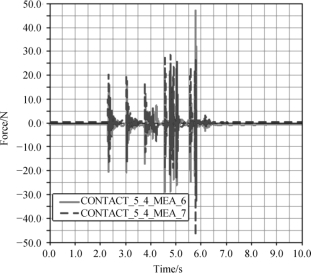

图13-29 板簧接触对Y方向受力
图13-30 板簧接触对Z方向受力
附：
白4片板簧装配体_my_leaf_4.tpl（见图13-31）存储在章节文件夹，读者可以自行参考练习。

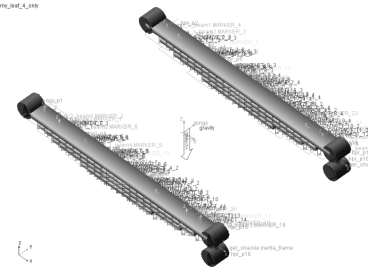

图13-31 白板簧4片
