ADAMS技术仿真：白驱动轴模型
【摘要】：白驱动轴模型可以通过自建立模型获取，本章附的白驱动轴模型为作者建立，读者可以参考自行建立。图13-8白驱动轴模型删除其他部件后，转向主销参数也会被删除，原因在于公版模型的主销参数在部件._msc_truck_drive_axle.mtl_spring_to_frame与._msc_truck_drive_axle.gel_trailing_arm之间通过几何关系建立。保存模型，完成白驱动轴模型的创建。图13-12白双周驱动模型白双轴驱动模型建立完成后，悬架集成参数整合完成，具体信息如下。

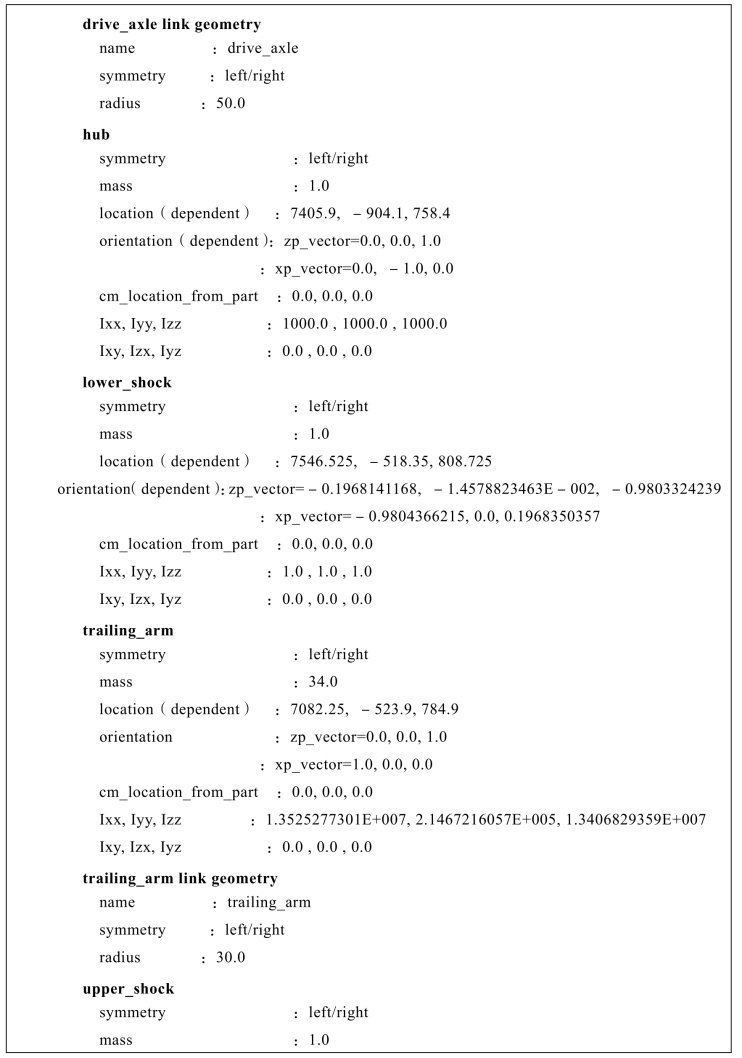

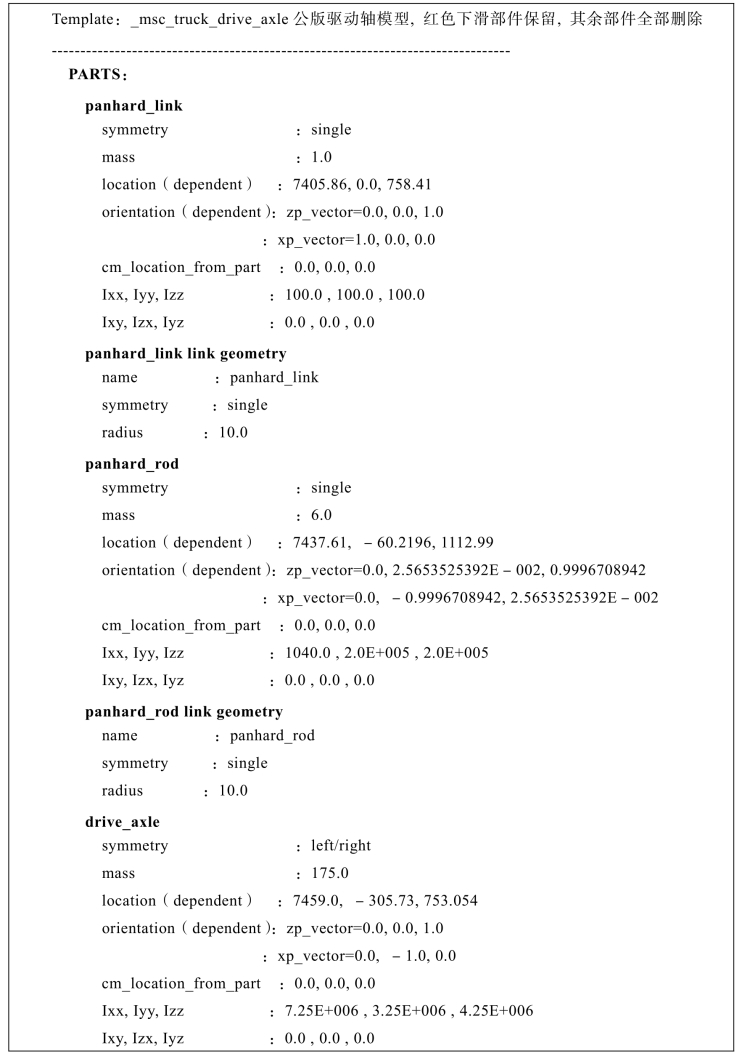

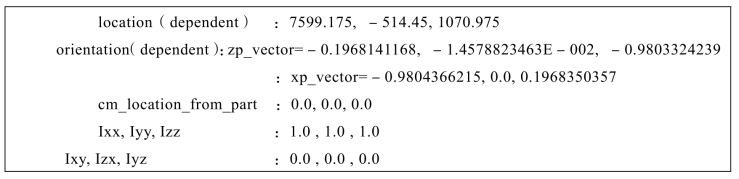

白驱动轴模型的主要特征是模型包含悬架参数（前束、外倾、主销），ADAMS/CAR专家界面只能够建立单轴系悬架系统参数，通过模型合并功能可以建立任意轴系悬架集成参数。白驱动轴模型可以通过自建立模型获取，本章附的白驱动轴模型为作者建立，读者可以参考自行建立。如图13-8所示白驱动轴模型通过公版模型_msc_truck_drive_axle.tpl获取，通过专家界面打开模型，删除除驱动轴和轮毂部件以外的其他所有部件、安装部件及关联的硬点和结构框。通过Shift Template命令把驱动轴向前移动7 405.9 mm，保证驱动轴质心在原点位置。

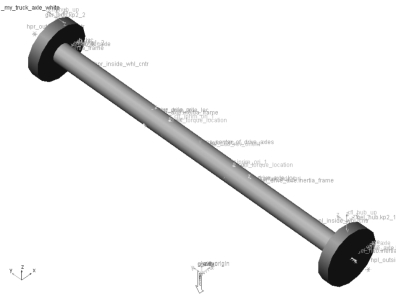

图13-8 白驱动轴模型
删除其他部件后，转向主销参数也会被删除，原因在于公版模型的主销参数在部件._msc_truck_drive_axle.mtl_spring_to_frame与._msc_truck_drive_axle.gel_trailing_arm之间通过几何关系建立。重新构建转向主销参数方法如下：
（1）建立结构框hub_up。
•单击Build > Construction Frame > New命令，弹出创建结构框，如图13-9所示；
•Construction Frame（结构框名称）输入hub_up；
•Coordinate Reference（参考坐标）：._my_truck_axle_white.ground.cfl_hub；
•Location：0，-200，0；
•Orientation Dependency（参考方向）：Delta orientation from coordinate；
•Constructon Frame（结构框名称）输入._my_truck_axle_white.ground.cfl_hub；
•Orientation（参考方向）：0，0，0；
•单击OK，完成._my_truck_axle_white.ground.cfl_hub_up结构框的创建；

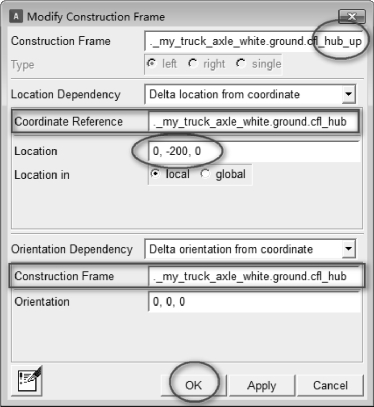

图13-9 结构框hub_up
（2）建立主销参数。
•单击Build > Suspension Parameters > Characteristics Array > Set命令，弹出悬架参数Characteristics Array对话框，如图13-10所示；

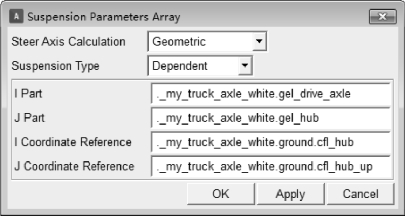

图13-10 转向主销参数设置
•Steer Axis Calculation：Geometric；
•Suspension Type：Dependent（非独立悬架）；
•I Part：._my_truck_axle_white.gel_drive_axle；
•J Part：._my_truck_axle_white.gel_hub；
•I Coordinate Reference：._my_truck_axle_white.ground.cfl_hub；
•J Coordinate Reference：._my_truck_axle_white.ground.cfl_hub_up；
•单击OK，完成转向主销轴线的创建。同时创建输出通信器：._my_truck_axle_white.cos_suspension_parameters_ARRAY。
•保存模型，完成白驱动轴模型的创建。
（3）构造双驱动轴模型。
•白驱动轴模型._my_truck_axle_white另存为Q1，修改输入输出通信器，特征全部为rear；
•白驱动轴模型._my_truck_axle_white另存为Q2，修改输入输出通信器，特征全部为rear_2；
•通过Shift Template命令，把模型Q2后移动1 300 mm；
•击Tools > Adams/View Interface命令，切换到View通用界面；
•单击Tools > Merge Two Models命令，弹出合并模型界面，如图13-11所示；

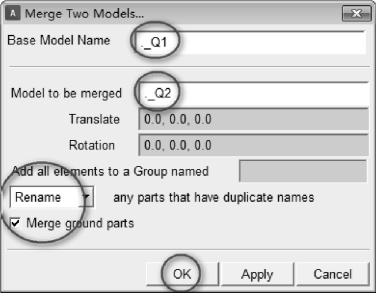

图13-11 模型合并设置
•Base Model Name：._Q1；
•Model to be merged：._Q2；
•Translate：0.0，0.0，0.0；
•Rotation：0.0，0.0，0.0；
•选择Rename；
•勾选Merge ground parts；
•单击OK，模型合并完成，模型._Q1此时变成双轴系模型。
•单击Tools > Select Mode > Switch To A/Car Template Biulder命令，切换到ADAMS/CAR专家界面；
•单击File > Save as命令，另存为文件：my_truck_axle_two_white；合并完成后的白双轴驱动模型如图13-12所示。
图13-12 白双周驱动模型

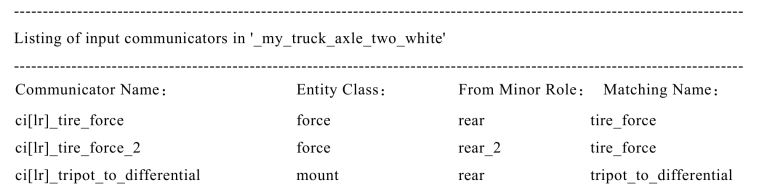

白双轴驱动模型建立完成后，悬架集成参数整合完成，具体信息如下。
