ADAMS车辆工程案例仿真
【摘要】：图11-27左单轮前束角曲线
•单击Simulate > Suspension Analysis > Parallel Wheel Travel命令，弹出双轮同向激振对话框，如图11-25所示；

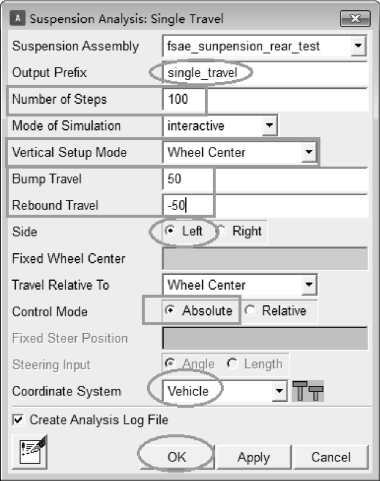

图11-25 左单轮激振仿真设置
•Output Prefix：single travel；
•Number of Steps（仿真步数）：100；
•Mode of Simulation：interactive；
•Vertical Setup Mode：Wheel Center；
•Bump Travel：50；
•Rebound Travel：-50；
•Side：Left；
•Travel Relative To：Wheel Center；
•Control Mode：Absolute；
•Coordinate System：Vehicle；
•单击Apply，完成推杆式双横臂悬架在C模式下的仿真；
•菜单栏单击Review > Animation Controls，开始动画观看，动画结束后悬架模型变化如图11-26所示；

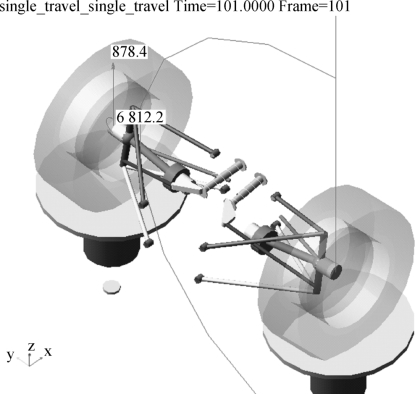

图11-26 左单轮激振仿真动画
•按F8，界面转换到后处理模块；
•Filter：user defined；
•Request：选择左前轮toe_angle；
•Component：left；
•单击Add Curves，完成前束角随车轮跳动的曲线绘制，如图11-27所示。

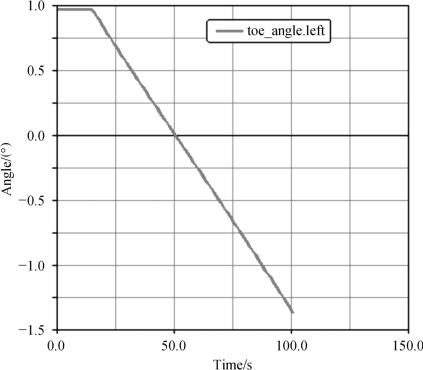

图11-27 左单轮前束角曲线
