ADAMS车辆工程案例仿真：安装部件实战示例
【摘要】：图11-15安装部件对话框
•单击Build > Part > Mount > New命令，弹出创建部件对话框，如图11-15所示；
•Mount name（安装件名称）：suspension_to_chassis；
•Coordinate Reference（参考坐标）：._fsae_suspension_rear_axle.ground.hps_global；
•安装件此特征选择：inherit（继承特性）；
•单击Apply，完成._fsae_suspension_rear_axle.mts_suspension_to_chassis安装部件的创建；
•Mount name（安装件名称）：tierod_to_steering；
•Coordinate Reference（参考坐标）：._fsae_suspension_rear_axle.ground.hpl_tierod_inner；
•安装件此特征选择：inherit（继承特性）；
•单击Apply，完成._fsae_suspension_rear_axle.mtl_tierod_to_steering安装部件的创建；
•Mount name（安装件名称）：tripot_to_differential；
•Coordinate Reference（参考坐标）：._fsae_suspension_rear_axle.ground.hpl_drive_shaft_inr；
•安装件此特征选择：inherit（继承特性）；
•单击OK，完成._fsae_suspension_rear_axle.mtl_tripot_to_differential安装部件的创建。

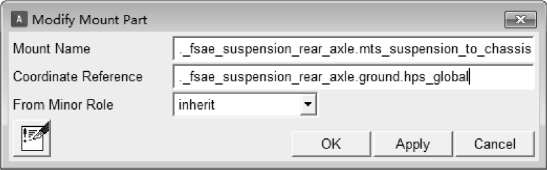

图11-15 安装部件对话框
